خرید تجهیزات ارتینگ
تجهیزات ارتینگ و نحوه محافظت آنها
- ارتینگ با ایجاد یک مسیر امن برای جریان خطا به زمین از تجهیزات الکتریکی محافظت میکند. جریان خطا جریانی است که در هنگام نقص یا اتصال کوتاه در تجهیزات جریان می‌یابد. بدون اتصال به زمین، جریان خطا می‌تواند از بدن انسان یا سایر مواد رسانا عبورکند که می‌تواند منجر به برق گرفتگی یا آسیب به تجهیزات شود.
- هنگامی که یک خطای الکتریکی یا صاعقه رخ‌می‌دهد، جریان خطا از طریق سیستم ارتینگ به زمین می‌رسد. سیستم ارتینگ مسیری با مقاومت کم برای عبور جریان خطا فراهم میکند که به جداسازی سریع قسمت معیوب و جلوگیری از آسیب به تجهیزات کمک‌می‌کند.
- ارتینگ همچنین با محدودکردن تجمع الکتریسیته ساکن یا سایر بارهای الکتریکی به کاهش خطر آتش سوزی الکتریکی کمک میکند. به این دلیل است که سیستم ارتینگ اجازه می‌دهد تا این بارها به داخل زمین پخش شود و از تجمع سطوح بالقوه خطرناک انرژی الکتریکی جلوگیری‌کند.
حفاظت از افراد
جلوگیری از برق‌گرفتگی و صدمات ناشی از نشت جریان
حفاظت از تجهیزات
کاهش خطر آسیب به دستگاه‌ها و سیستم‌های الکتریکی
افزایش ایمنی
بهبود ایمنی کلی تأسیسات و کاهش خطر آتش‌سوزی
صفحه مسی یا صفحه ارت
صفحه ارت مسی از لوازم چاه ارت محسوب میشود که نقش هادی الکتریسیته را داشته و می تواند جریان الکتریکی را به زمین منتقل کند. در واقع جریان های بار اضافه از دستگاه های الکترونیکی گرفته میشود و از طریق سیم ارت و نهایتا صفحه ارت به زمین می رسد در نتیجه خطر برق گرفتگی و آسیب از افراد و دستگاه های الکترونیکی دور میشود. مهم ترین کاربرد آن این است که در ساخت آنها مس با خلوص بالا به کار رفته است، استفاده به عنوان هادی ارت یا الکترود صفحه ای می باشد در نتیجه باید بعد از حفر گودال این صفحه به صورت عمودی داخل گودال قرارگیرد و بار اضافه را به زمین برساند. هرچه درصد خلوص مس ، ابعاد صفحه و ضخامت صفحه مس بیشتر باشد تاثیر صفحه و کاربرد بیشتری دارد. بیشترین خلوص مس در بین تمام تولیدکننده های صفحه مس در کشور متعلق به صفحه مس تولیدشده توسط شرکت صنایع مس شهید باهنر با خلوص بیش از 99/9 درصد مس میباشد.
ویژگی ها
جنس: معمولاً از مس خالص یا آلیاژهای مس ساخته میشود.
مقاومت پایین: مس دارای مقاومت الکتریکی بسیار پایین است که باعث‌می‌شود جریان به راحتی از آن عبورکند.
دوام: مس در برابر زنگ‌زدگی و خوردگی مقاوم است، اما در محیط‌های بسیار خورنده ممکن است دچار آسیب شود.
مزایا
کارایی بالا: به دلیل هدایت الکتریکی عالی، کارایی بالایی در انتقال جریان دارد.
طول عمر: دارای عمر مفید طولانی به دلیل مقاومت در برابر خوردگی میباشد.
نصب آسان: معمولاً نصب آن ساده است.
معایب
هزینه: قیمت مس نسبت به سایر مواد مانند فولاد بیشتر است.
خوردگی در شرایط خاص: در برخی شرایط خاص ممکن است دچار خوردگی شود.
سیم مسی
از انواع تجهیزات چاه ارت است که در ساخت آن از فلز مس استفاده شده‌است زیرا این فلز قدرت رسانایی الکتریکی بالایی دارد همچنین برای استفاده از آن به عنوان سیم مسی ارت، لازم است بدون روکش باشد که در تماس بیشتری با خاک قرارگیرد زیرا به عنوان هادی الکتریسیته عمل کرده و می‌تواند جریان الکتریکی را منتقل کند. سیم مسی نمره 240 محصولی است که در محل هایی که چاه ارت حفر میشود مورد استفاده قرار می‌گیرد و باید به صفحه ارت جوش داده شود تا در نهایت بتواند ولتاژهای اضافه و بار اضافی را از وسایل الکترونیکی گرفته و به زمین منتقل کند. استفاده از این محصول ابتدایی ترین مرحله در اجرای چاه ارت است که برای به کاربردن آن باید با نوعی اتصال محکم، به صفحه مسی وصل شود تا بتواند اضافه بارهای تولیدشده را از باکس برق گرفته و به صفحه ارت و نهایتا به زمین منتقل نماید.
ویژگی ها
جنس: سیم مسی از مس خالص یا آلیاژهای مس ساخته میشود.
هدایت الکتریکی: مس یکی از بهترین هادی‌های الکتریسیته است و مقاومت بسیار پایینی دارد.
انعطاف‌پذیری: سیم‌های مسی به راحتی قابل انعطاف هستند و می‌توان آنها را به شکل‌های مختلف درآورد.
مقاومت در برابر خوردگی: مس در برابر زنگ‌زدگی مقاوم است، اما در شرایط خاص ممکن است دچار اکسیداسیون شود.
کابردها
سیستم‌های ارتینگ: سیم مسی برای اتصال تجهیزات الکتریکی به زمین و اطمینان از ایمنی استفاده میشود.
تجهیزات الکتریکی: در تابلوهای برق، موتورهای الکتریکی و سایر تجهیزات برای انتقال جریان استفاده میشود.
سیستم‌های حفاظتی: در سیستم‌های حفاظتی برای جلوگیری از آسیب ناشی از نوسانات ولتاژ و صاعقه به کار می‌رود.
مزایا
هدایت عالی: به دلیل خاصیت هدایت الکتریکی بالا، جریان را به سرعت و با کمترین اتلاف منتقل میکند.
طول عمر بالا: دارای عمر مفید طولانی به دلیل مقاومت در برابر خوردگی و اکسیداسیون میباشد.
قابلیت انعطاف‌پذیری: به راحتی می‌توان آن را نصب و شکل‌دهی کرد.
نکات مهم
1. استانداردها: استفاده از سیم‌های مسی باید مطابق با استانداردهای ملی و بین‌المللی باشد.
2. اندازه‌گیری مقاومت: قبل از نصب، مقاومت زمین باید اندازه‌گیری شود تا اطمینان حاصل شود که سیستم به درستی کار میکند.
3. محافظت در برابر خوردگی: در محیط‌های خورنده، ممکن است نیاز به پوشش‌دهی یا استفاده از آلیاژهای خاص باشد.
4. نصب صحیح: نصب نادرست می‌تواند منجر به افزایش مقاومت و کاهش کارایی سیستم شود.
- سیم مسی یکی از اجزای اساسی در سیستم‌های ارتینگ است که به دلیل ویژگی‌های منحصر به فرد خود، ایمنی و کارایی بالایی را فراهم میکند. انتخاب صحیح و نصب مناسب آن می‌تواند تأثیر زیادی بر عملکرد کلی سیستم‌های الکتریکی داشته باشد.
راد یا میله مسی
میله ارت (راد) در مکان هایی به کارمی‌رود که امکان حفر چاه ارت وجودندارد به علاوه در تمامی سازه های فلزی اعم از دکل های برق و مخابرات، منبع های هوایی، راه آهن و غیره جهت انتقال جریان ناخواسته برق به زمین و جلوگیری از خطرات برق گرفتگی و سایر خسارات احتمالی از میله های ارت در قطر و طول های مختلف استفادهمیکنند که به طریق کوبش در زمین فرو می روند سپس با کمک یراق آلات و یا جوش احتراقی مربوطه به سیم ارت اتصال میابند.
ویژگی ها
جنس: معمولاً از مس خالص یا آلیاژهای مس ساخته‌می‌شوند.
طول و قطر: میله‌های مسی در اندازه‌ها و قطرهای مختلف تولید میشوند تا متناسب با نیازهای مختلف باشند.
مقاومت الکتریکی پایین: این میله‌ها دارای مقاومت الکتریکی بسیار پایینی هستند که باعث بهبود عملکرد سیستم‌های الکتریکی میشود.
مقاومت در برابر خوردگی: مس به طور طبیعی در برابر زنگ‌زدگی مقاوم است.
کاربردها
سیستم‌های ارتینگ: میله‌های مسی به عنوان الکترودهای زمین برای اتصال به زمین استفاده میشوند تا ایمنی تجهیزات الکتریکی را افزایش دهند.
تجهیزات الکتریکی: در تابلوهای برق و دیگر تجهیزات برای هدایت جریان و حفاظت از تجهیزات در برابر نوسانات ولتاژ استفاده میشوند.
سیستم‌های حفاظتی: در سیستم‌های حفاظت از صاعقه و نوسانات الکتریکی به کار می‌روند.
مزایا
هدایت عالی: میله‌های مسی به دلیل هدایت الکتریکی بالا، جریان را با کمترین اتلاف منتقل می‌کنند.
طول عمر بالا: مقاومت در برابر خوردگی و اکسیداسیون باعث افزایش عمر مفید آنها میشود.
نصب آسان: به راحتی قابل نصب و شکل‌دهی هستند.
- راد یا میله مسی یکی از اجزای حیاتی در سیستم‌های ارتینگ و الکتریکی است که به دلیل ویژگی‌های منحصر به فرد خود، ایمنی و کارایی بالایی را فراهم میکند. انتخاب مناسب و نصب صحیح آن تأثیر زیادی بر عملکرد کلی سیستم‌های الکتریکی دارد.
صاعقه گیر
میله برقگیر فرانکلین اولین روش جذب صاعقه که توسط بنجامین فرانکلین پیشنهاد گردید، میله ای نوک تیز است که در بالاترین نقطه سازه نصب می گردد و در هنگام صاعقه با جذب ولتاژ ، جریان تولیدی را به زمین منتقل می کند. از این رو به برقگیر میله ای فرانکلین معروف است. این محصول به واسطه سادگی در نصب در ایستگاه های رادیو ، محل آنتن های بشقابی و ساختمان هایی که سطح حفاظتی کوچک دارند توصیه میشود که در انواع تک شاخه و چند شاخه ارائه میشود.
- برق گیر پسیو در ارتفاع یک متر، یک و نیم متر و دو متر
- دارای قطر 14 – 16 – 20 میلیمتر مربع
- تهیه شده از جنس مغزی مس با خلوص بالا و روکش آبکاری نیکل و کروم

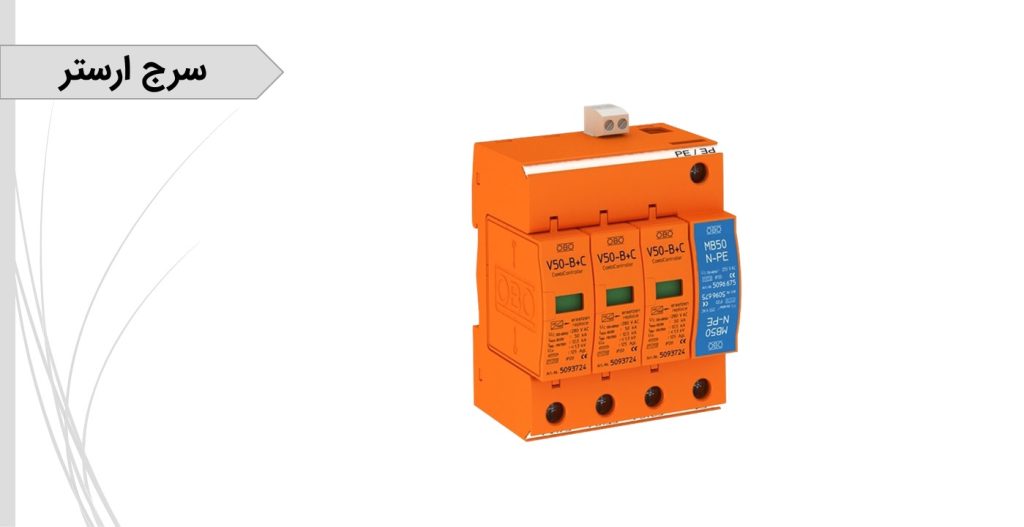

سرج ارستر
سرج ارستر یک وسیله ی الکتریکی میباشد که برای محافظت از وسایل الکتریکی در مقابل جریان و ولتاژ غیر عادی به کار می رود و ولتاژ را در آستانه ی 120 ولت نگه می دارد. وقتی آستانه ای بالاتر از 120 ولت باشد سرج پروتکتور ولتاژ را پایین می آورد یا آن را متوقف می کند. بدون سرج پروتکتور اگر ولتاژی بالاتر از 120 ولت باشد آن دستگاه صدمه می بیند. سرج پروتکتورها از وسایل الکترونیکی در مقابل جریان برق محافظت‌می‌کنند.
سرج ارسترها به طور معمول از مواد نیمه‌رسانا مانند اکسید روی (ZnO) ساخته میشوند. این مواد در حالت عادی مقاومت بالایی دارند، اما در صورت بروز نوسانات ولتاژ، مقاومت آنها به شدت کاهش می‌یابد و به این ترتیب انرژی اضافی را به زمین هدایت می‌کنند.
ویژگی ها
عملکرد سریع: سرج ارسترها به سرعت نوسانات ولتاژ را شناسایی و کاهش می‌دهند.
مقاومت در برابر ولتاژ بالا: قادرند ولتاژهای بسیار بالا را تحمل کنند.
طول عمر: معمولاً دارای عمر طولانی هستند، اما نیاز به تعویض پس از چندین بار فعال شدن دارند.
کاربردها
محافظت از تجهیزات الکتریکی: مانند تابلوهای برق، موتورهای الکتریکی و سیستم‌های کنترل.
سیستم‌های ارتباطی: برای محافظت از تجهیزات مخابراتی و شبکه‌های داده.
تأسیسات صنعتی: به ویژه در مکان‌هایی که در معرض نوسانات شدید ولتاژ قرار دارند.
مزایا
کاهش خطر آسیب به تجهیزات: با جلوگیری از نوسانات ولتاژ، عمر تجهیزات افزایش می‌یابد.
ایمنی بیشتر: کاهش خطر آتش‌سوزی یا آسیب‌های ناشی از نوسانات ولتاژ.
ساده بودن نصب: نصب و راه‌اندازی آسان.
انواع سرج ارستر
1. سرج ارسترهای نوع 1: برای نصب در ورودی ساختمان‌ها و تأسیسات، معمولاً در سیستم‌های توزیع برق استفاده میشوند.
2. سرج ارسترهای نوع 2: برای نصب در تابلوهای توزیع داخلی و حفاظت از تجهیزات الکتریکی.
3. سرج ارسترهای نوع 3: معمولاً در سطح تجهیزات خاص مانند کامپیوترها و وسایل الکترونیکی حساس نصب میشوند.
بنتونیت
یک ماده معدنی طبیعی است که بیشتر از سیلیکات های آلومینیوم آبدار تشکیل‌شده‌است (فرمول آنها چیزی شبیه به Al2H2O12Si4 است، به این معنی که محتوای اساسی آلومینیوم، هیدروژن و سیلیس وجود دارد) معمولاً بار منفی‌دارد. بنابراین کاتیون هایی مانند سدیم، کلسیم، آهن و منیزیم را جذب می کند. دو کاتیون متداول که جذب می شوند سدیم و کلسیم هستند که باعث‌می‌شود بنتونیت سدیم و کلسیم دو نوع بنتونیت قالب روی کره زمین باشند. اگرچه آنها مشابه هستند، اما کاتیون های مختلف ویژگی های دیگری را برای آنها فراهم می کند. در حالی که هر دو خاصیت جاذب دارند، موادی که جذب می کنند یکسان نیستند.
انواع بنتونیت و مواد کاهنده زمین چاه ارت :
- مواد کاهنده LOM
- مواد کاهنده OHM (پایه کربن)
- مواد کاهنده GIM
- مواد کاهنده CEM
- زغال پودر شده
- خاک رس
- نمک
- درجه دو (فاقد تاییدیه)
- اکتیو (فاقد تاییدیه)
- میکرونیزه BSAD (پایه سدیم)
- سوپر اکتیو کاهنده BSAD (پایه کلسیم)
ژل کاهنده مقاومت زمین
- ژل کاهنده مقاومت زمین را با بنتونیت یا مواد کاهنده ترکیب‌میکنند و در چاه ارت میریزند.
- اینکار باعث کم شدن مقاومت زمین میشود که به بهبود چاه ارت کمک فراوانی میکند.
- چاه ارت باید در فواصل زمانی مشخصی اندازه‌گیری‌شود و مقاومت زمین ثبت گردد.
مایع کاهنده مقاومت زمین
مایع کاهنده مقاومت زمین به موادی اطلاق میشود که برای کاهش مقاومت الکتریکی خاک در سیستم‌های زمین‌سازی استفاده میشوند. این مایعات معمولاً شامل ترکیبات شیمیایی خاصی هستند که می‌توانند رطوبت خاک را افزایش دهند و در نتیجه، قابلیت هدایت الکتریکی آن را بهبود بخشند.
مزایا
کاهش مقاومت زمین: به کاهش مقاومت الکتریکی زمین کمک میکند، که برای سیستم‌های حفاظتی و تأمین امنیت الکتریکی بسیار مهم است.
افزایش ایمنی: با کاهش مقاومت زمین، خطر برق‌گرفتگی و آسیب‌های ناشی از نشت برق کاهش می‌یابد.
بهبود عملکرد سیستم‌های الکتریکی: عملکرد تجهیزات الکتریکی و الکترونیکی را بهبود می‌بخشد.
روش های استفاده
- معمولاً این مایعات به صورت محلول در آب تهیه میشوند و می‌توانند به خاک اطراف الکترودهای زمین تزریق شوند.
- همچنین می‌توان آنها را در زمان حفر چاه‌های زمین‌سازی به خاک اضافه کرد.
- قبل از استفاده، باید نوع خاک و شرایط محیطی بررسی شود تا بهترین نتیجه حاصل شود.
- استفاده از مایعات کاهنده مقاومت زمین باید با احتیاط انجام شود تا از بروز مشکلات زیست‌محیطی جلوگیری شود.
دریچه بازدید
برای بازدید یا آبیاری و احیا چاه ارت از آن استفادهمیشود و در اندازه های مختلف ساخته‌میشود .
تابلو ارت
تابلویی که سیم‌های ارت برای هم بندی و سر بندی و اتصال به شینه استفادهمیشود.
کلمپ مسی
به قطعاتی که نقش نگهدارنده و یا اتصال‌دهنده در سیستم ارتینگ را داشته باشند کلمپ ارت گفته میشود. قبل از آن که CLAMP مسی و کاربرد آن آشنا بشویم مرور کوتاهی بر تسمه مسی و کاربرد آن میکنیم. یکی از هدایت‌کننده‌های پر مصرف در سیستم ارتینگ و صاعقه گیری تسمه‌های مسی می باشد که معمولا در هادی نزولی و هادی ارت از تسمه های مسی استفادهمیشود. تسمه‌های مسی معمولاٌ دارای خلوص بالای 99% برخوردار بوده که از این لحاظ برای هدایت الکتریکی مناسبند. اما به دلیل مشکل سولفاته شدن و قیمت بالای این تسمه ها معمولا در هادی نزولی از تسمه های فولادی ضد زنگ استفادهمیکنند.
جوش کدولد
برای اتصالی سیم مسی به صفحه مسی یا سیم مسی به راد و یا سیم به سیم از این نوع جوشکاری استفادهمیشود.

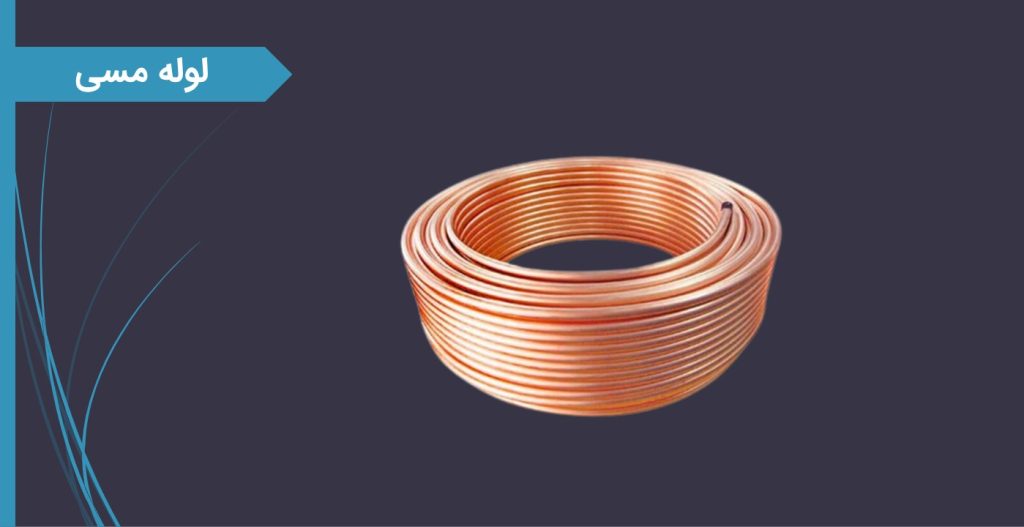

لوله مسی
معمولا در کولر گازی و یخچال استفاده شده و در سایز بندی و خلوص مختلف مسی ساخته‌میشود.
سبد مسی
سبد مسی بافته شده برای چاه ارت یکی از اجزای مهم سیستم‌های زمین‌سازی است. این سبدها به عنوان الکترودهای زمین عمل کرده و به توزیع جریان الکتریکی در خاک کمک می‌کنند. در ادامه به توضیحات بیشتری در مورد سبد مسی بافته شده و مزایای آن می‌پردازیم:
ویژگی ها و مزایا
هدایت الکتریکی بالا: مس یکی از بهترین مواد برای هدایت الکتریسیته است، بنابراین سبدهای مسی می‌توانند جریان را به طور مؤثری به زمین منتقل کنند.
دوام و مقاومت در برابر خوردگی: سبدهای مسی به دلیل خواص طبیعی مس، مقاومت خوبی در برابر خوردگی دارند و می‌توانند در شرایط مختلف آب و هوایی دوام بیاورند.
توزیع یکنواخت جریان: طراحی بافته شده سبد باعث میشود که جریان الکتریکی به طور یکنواخت در سطح بزرگتری توزیع شود، که این امر به کاهش مقاومت زمین کمک میکند.
نصب آسان: این سبدها معمولاً به راحتی در چاه‌های ارت نصب میشوند و نیاز به تجهیزات خاصی ندارند.
روش نصب
حفر چاه: ابتدا چاهی با عمق و قطر مناسب حفرکنید.
نصب سبد: سبد مسی را در عمق چاه قراردهید. اطمینان حاصل کنید که سبد به طور کامل با خاک تماس دارد.
پر کردن چاه: پس از نصب سبد، چاه را با خاک مرطوب یا مایع کاهنده مقاومت پرکنید تا از تماس بهتر سبد با خاک اطمینان حاصل شود.
روش های مختلف ارتینگ تجهیزات الکتریکی
روش های مختلفی برای ارتینگ تجهیزات الکتریکی وجود دارد که ملزومات ارت آن عبارتند از:
ارتینگ صفحه ای: در این روش یک صفحه مسی یا آهنی گالوانیزه در عمق حدود 2 متری در زمین دفن میشود. صفحه از طریق یک هادی به تجهیزات متصل‌می‌شود. این روش برای تجهیزات با ولتاژ پایین و جریان های کم مناسب‌است.
ارتینگ میله ای: در این روش یک میله آهنی مسی یا گالوانیزه به صورت عمودی به داخل زمین رانده میشود و تجهیزات از طریق هادی به آن متصل‌می‌شوند. عمق میله به مقاومت خاک و بزرگی جریان خطا بستگی دارد. این روش برای تجهیزات با جریان بالاتر مناسب است.
ارتینگ لوله: در این روش یک لوله توخالی ساخته‌شده از آهن یا مس گالوانیزه به صورت عمودی به داخل زمین رانده‌می‌شود و تجهیزات از طریق هادی به آن متصل‌می‌شوند. لوله با نمک پر میشود تا رسانایی آن افزایش‌یابد.
ارتینگ نواری: در این روش یک نوار مسطح یا آهن گالوانیزه به صورت افقی در زمین دفن میشود و تجهیزات از طریق هادی به آن متصل‌می‌شوند. این نوار باید در عمق حدود 0.5 متر باشد و باید به اندازه ای باشد که مقاومت زمین مورد نیاز را فراهم‌کند.
تشک ارتینگ: در این روش یک تشک رسانا ساخته‌شده از مس یا آلومینیوم در زیر تجهیزات قرارمیگیرد و تشک از طریق یک هادی به زمین متصل میشود. این روش برای تجهیزات با ولتاژ پایین و جریان های کم مناسب است.
ارتینگ شیمیایی: در این روش از یک ترکیب شیمیایی برای افزایش رسانایی زمین استفادهمیشود. این ترکیب در یک گمانه ریخته‌می‌شود و یک الکترود مسی در آن واردمی‌شود. الکترود از طریق یک هادی به تجهیزات متصل‌می‌شود. این روش برای تجهیزات با جریان خطا بالا مناسب است.
رعایت استانداردها و دستورالعمل های ارتینگ توصیه‌شده برای اطمینان از ایمنی و عملکرد مناسب تجهیزات بسیار مهم‌است.
مواد مختلف برای ارتینگ تجهیزات ولتاژ بالا
مهم است که از موادی استفاده کنید که بتوانند سطوح ولتاژ و جریان بالا را بدون تخریب یا خرابی در هنگام اتصال زمین تحمل کنند. برخی از مواد متداول که می‌توانند برای ارتینگ تجهیزات ولتاژ بالا استفاده شوند عبارتند از:
مس: مس یک رسانای عالی الکتریسیته است و به طور گسترده برای اتصال زمین تجهیزات ولتاژ بالا استفادهمیشود. که می‌تواند جریان های بالا را تحمل‌کند و در برابر خوردگی مقاوم است و آن را به انتخابی بادوام تبدیل‌می‌کند.
فولاد گالوانیزه: فولاد گالوانیزه انتخاب خوبی برای ارتینگ در مناطقی با مقاومت خاک بالا است. همچنین قادر به تحمل جریان های بالا بوده و در برابر خوردگی مقاوم است. همچنین پاسخ فرکانسی متفاوتی به مس دارد، جایی که امپدانس برای نوسانات خط بالا است.
فولاد با روکش مس: فولاد با روکش مس از یک هسته فولادی تشکیل‌شده‌است که با لایه ای از مس پوشانده‌شده‌است. این ترکیب از مواد استحکام فولاد را با رسانایی مس فراهم میکند و آن را به گزینه ای مناسب برای اتصال زمین تجهیزات ولتاژ بالا تبدیل میکند.
آلومینیوم: آلومینیوم ماده ای سبک و ارزان است که اغلب برای اتصال به زمین تجهیزات ولتاژ بالا استفادهمیشود. با این حال، به اندازه مس رسانا نیست و ممکن‌است به سطح مقطع بزرگ تری برای رسیدگی به همان سطوح جریان نیاز داشته‌باشد. همچنین پاسخ فرکانسی متفاوتی به مس دارد، جایی که امپدانس برای نوسانات خط بالا است.
گرافیت: گرافیت یک ماده نسبتاً جدید است که برای تجهیزات ولتاژ بالا زمین مورد استفاده قرارمیگیرد. این بسیار رسانا است و می‌تواند سطوح جریان بالایی را تحمل‌کند، اما همچنین سبک وزن و مقاوم در برابر خوردگی است.
هنگام انتخاب مواد برای ارتینگ تجهیزات ولتاژ بالا، مهم است که عواملی مانند هدایت، مقاومت در برابر خوردگی و استحکام را در نظربگیرید. مواد مناسب باید بر اساس نیازهای خاص تجهیزات و محیط اطراف انتخاب‌شود. علاوه بر این، تمام مواد مورد استفاده برای ارتینگ باید با استانداردها و مقررات ایمنی قابل اجرا مطابقت داشته‌باشد.
چرا ارتینگ ضروری است ؟
اگر در تاسیسات الکتریکی شما ایرادی وجود داشته باشد، در صورت لمس یک قطعه فلزی ممکن است دچار شوک الکتریکی شوید. این به این دلیل است که الکتریسیته ممکن است از بدن شما به عنوان مسیری از قسمت زنده به قسمت زمین استفاده کند.
ملزومات ارتینگ برای محافظت از شما در برابر شوک الکتریکی استفاده می شود. این کار را با ایجاد یک مسیر (یک هادی محافظ) برای جریان خطا به زمین انجام می دهد. همچنین باعث میشود دستگاه محافظ (اعم از قطع کننده مدار یا فیوز) جریان الکتریکی را به مداری که دارای خطا است قطع کند.
چه استانداردهایی در هنگام انتخاب مواد ارتینگ برای تابلو برق فشار قوی مورد نیاز است؟
چندین استاندارد و دستورالعمل وجوددارد که باید برای اطمینان از ایمنی و قابلیت اطمینان سیستم ارتینگ در نظرگرفته‌شود. برخی از استانداردهای مربوطه عبارتند از:
IEC 62271-200: این استاندارد طراحی، ساخت و آزمایش تابلو و کنترل فشار قوی را پوشش‌می‌دهد. این دستورالعمل در مورد انتخاب مواد و سیستم های ارت، از جمله الزامات مقاومت و استفاده از چندین الکترود ارتینگ، ارائه‌می‌دهد.
IEEE 80: این استاندارد راهنمایی‌هایی را در مورد طراحی و نصب سیستم های ارتینگ برای پست های برق و سایر تاسیسات ولتاژ بالا ارائه‌می‌دهد. انتخاب مواد ارتینگ، طراحی سیستم های ارتینگ و اندازه گیری مقاومت زمین را پوشش‌می‌دهد.
IEC 60364: این استاندارد راهنمایی هایی را در مورد طراحی، نصب و نگهداری تاسیسات الکتریکی از جمله سیستم های ارتینگ ارائه‌می‌دهد. انتخاب مواد ارتینگ، الزامات مقاومت و استفاده از الکترودهای تکمیلی را پوشش‌می‌دهد.
BS 7430: این استاندارد بریتانیایی طراحی، نصب و نگهداری سیستم های ارتینگ تاسیسات الکتریکی را پوشش می‌دهد. این دستورالعمل در مورد انتخاب مواد ارتینگ، طراحی سیستم های ارت و اندازه گیری مقاومت زمین ارائه‌می‌دهد.
ANSI/IEEE C2: این استاندارد آمریکایی دستورالعمل هایی را برای طراحی و نصب سیستم های ارتینگ برای سیستم های قدرت ارائه می‌دهد. انتخاب مواد ارتینگ، طراحی سیستم های ارتینگ و اندازه گیری مقاومت زمین را پوشش‌می‌دهد.
این استانداردها راهنمایی در مورد انتخاب مواد ارتینگ برای تابلو برق فشار قوی و همچنین طراحی و نصب سیستم های ارتینگ ارائه می‌دهد. هنگام انتخاب مواد ارتینگ، رعایت این استانداردها و دستورالعمل ها برای اطمینان از ایمنی و قابلیت اطمینان سیستم ارت مهم‌است.
جهت استعلام قیمت تجهیزات ارت و کسب اطلاعات بیشتر یا دریافت مشاوره تخصصی با کارشناسان ماه صنعت انرژی، میتوانید از طریق راه های ارتباطی زیر اقدام نمایید.
