تابلو چنج اوور دیزل ژنراتور

تابلو چنج اوور دیزل ژنراتور

به زبان بسیار ساده تابلو برق چنج آور دیزل ژنراتور ، تابلو برقی است که بتواند به‌صورت اتوماتیک بین دو ورودی برق جابجایی ایجاد کند.

فرض کنید از یک ups یا ژنراتور اضطراری استفاده می‌کنید، با قطع برق شهر به‌صورت خودکار ورودی برق از برق شهری به برق ژنراتور اضطراری یا ups جابه‌جا می‌شود.

در واقع از دو منبع ورودی یک خروجی داریم که در صورت عدم اتصال هر کدام، از ورودی دیگر استفاده می‌شود.

در اصطلاح علمی این تابلو برای سنکرون یا پارالل کردن برق شهر با یک نوع ورودی دیگر کاربرد دارد و خاصیت این نوع تابلو برق این است که هیچ‌وقت قطعی برق نخواهید داشت.

به تابلو برق چنج اوور، تابلو ATS (Automatic Transfer Switch) یا AMF (Automatic Mains Failure) نیز گفته می‌شود،

با این تفاوت که تابلو AMF دارای سیستمی برای کنترل دیزل ژنراتور است ولی تابلو ATS فقط المان‌هایی برای کنترل بریکر یا کنتاکتور های تابلو برق چنج آور دارد.

برای ساخت و مونتاژ تابلو چنج آور سایز کوچک به اقلام زیر نیاز داریم:

  • برد کنترلی
  • رله برد 4 کنتاکت
  • فیوز مینیاتوری سه فاز 20 آمپر هیوندای
  • فیوز مینیاتوری تک فاز  6 آمپر  هیوندای
  • کنتاکتور 18 الی 20 آمپر هیوندای
  • شارژر 12 ولت 5 آمپر انکو یا امکو
  • ترمینال ریلی رعد
  • چراغ سیگنال پارس فانال
  • کلید قارچی ( اضطراری )
  • پوسته تابلو 80*60 یا 80*100 ضخامت 1.5 با رنگ الکترواستاتیکی
  • سیم و ریل و داکت و سرسیم و کابلشو و…

برای ساخت و مونتاژ تابلو چنج آور سایز بزرگ به اقلام زیر نیاز داریم:

  • برد کنترلی
  • رله برد 4 کنتاکت
  • کلید اتوماتیک هوایی یا کامپکت به همراه رله و موتور کلید
  • فیوز مینیاتوری تک فاز  6 آمپر  هیوندای
  • فیوز مینیاتوری سه فاز  6 آمپر  هیوندای
  • شارژر 24 ولت 5 آمپر انکو یا امکو
  • ترمینال ریلی رعد
  • چراغ سیگنال پارس فانال
  • کلید قارچی ( اضطراری )
  • تابلو ایستاده طرح ریتال از یک تا سه سلول بر اساس توان تابلو ضخامت 1.5 با رنگ الکترواستاتیکی
  • سیم و ریل و داکت و سرسیم و کابلشو و …

برد های قابل استفاده در این تابلو :

  1. دیپسی 4520
  2. دیپسی 8620
  3. دایف CGC400
  4. کومپ AMF25
  5. دیتاکام DKG207
  6. دیتاکام DKG307
  7. و ….

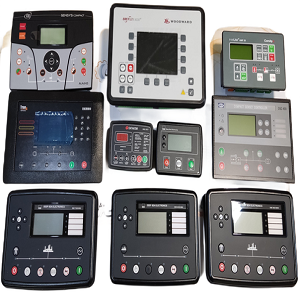

برد کنترلی - ماه صنعت انرژی
برد کنترلی – ماه صنعت انرژی

باطری شارژر

  • 12 ولت 5 آمپر
  • 12 ولت 10 آمپر
  • 24 ولت 5 آمپر
  • 24 ولت 10 آمپر

برند باتری شارژر

  • دیپسی
  • دیتاکام
  • آکرو
  • امکو
  • انکو
  • و…

باتری شارژر - ماه صنعت انرژی

———————————

تابلو چنج آور- ماه صنعت انرژی
