شارژر باطری چیست و چه کاربردی دارد؟



باطری شارژر وسیله ایست جهت شارژ باطری های مختلف از آنجا که باطری های سرب اسید ماشینی ( مانند باتری های لیتیوم یونی مورد استفاده در لپتاب) ،

بر عکس باطری های قلمی لیتیومی و نیکل کادمیوم باید همیشه فول شارژ باشند.

وگرنه عمر آنها بشدت کاهش می یابد لذا استفاده از باتری شارژر در کنار دیزل ژنراتور ضروری است.

تغذیه باتری شارژر از ولتاژ برق شهر تامین می گردد و خروجی آن مستقیما به دو سر باتری متصل می گردد.

در اصل ولتاژ خروجی باتری شارژرها 13/7 و  27/4 ولت می باشد .

و آن به این خاطر است که ولتاژ هر سلول باطری های سرب اسید حدود 2/1 ولت می باشد و با سری کردن 6 عدد از آنها ولتاژ باطری حدود 12.6 ولت می شود .

ولی برای شارژ کردن باتری ها بهتر است برای هر سلول 2/28 ولت به آنها اعمال کرد.

لذا ولتاژ خروجی باتری شارژر 13.7 ولت و در حالتی که دیزل ژنراتور نیاز به دو باطری دارد از باتری شارژر 27/4 ولتی استفاده می کنیم.

اگر ولتاژ شارژ باطری ها بیشتر از این حد یا کمتر از 12 یا 24 ولت شود باطری شروع به سولفاته شدن یا شوره زدن میکند.

و قدرت جریان دهی آن بشدت کاهش می یابد چون یک لایه سولفات عایق بین قطب های باتری و بست های سر باتری ایجاد می شود.

باتری شارژر سیلیکون پاور SPS-C2410

مشخصات فنی و امکانات باتری شارژر سیلیکون پاور SPS-C2406 :



• – ولتاژ خروجی ثابت
• – محدودیت فعلی
• – خروجی خراب (رله)
• – حفاظت از اتصال کوتاه
• – حفاظت از اتصال معکوس
• – حفاظت از دمای بالا
• – ولتاژ کار با برد وسیع
• – مناسب برای باتری سرب اسید



خروجی :

 خروجی باتری: * 24 ولت، 6 آمپر : 27.4VZ

خروجی شکست: خروجی رله

منحنی جریان-ولتاژ و کارایی منحنی :

منبع تغذیه :

ولتاژ منبع تغذیه:

160-270 ولت ~ 50/60 هرتز

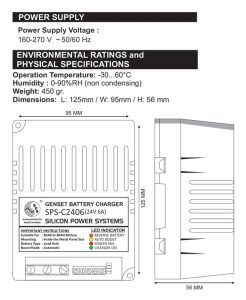

رتبه بندی های زیست محیطی ومشخصات فیزیکی :

دمای کارکرد: -30…60 درجه سانتی گراد

رطوبت: 0-90% RH (غیر متراکم)

وزن: 450 گرم

ابعاد: طول: 125 میلی متر / عرض: 95 میلی متر / ارتفاع: 56 میلی متر



GENSET BATTERY CHARGER – SPS C2406

نشانگر LED :

• – شارژر روشن
• – اتصال معکوس باتری
• – حالت بوست روشن است
• – قطع برق یا خرابی شارژر

سیم کشی:

نوع سیم کشی: ترمینال پیچ (RecommendedACfuse)

باتری شارژر سیلیکون پاور SPS-C2406

سیم کشی برق :

خروجی رله خرابی شارژر :

• COM
• NO
• NC
• –
• –
• –
• ترمینال مشترک رله.
• وقتی خروجی شارژ خوب است، COM به NO متصل می شود.
• هنگامی که شارژ FAIL، COM به NC متصل می شود.




اطلاعات مهم:

• شارژر باتری Genset
• نصب در داخل جعبه پنل فلزی
• مناسب برای باتری 20 تا 80 آمپر
• نوع باتری سرب اسید
• حالت تقویت خودکار
