برد کنترلی دیزل ژنراتور SmartGen HGM4010CAN :

توضیحات محصول :

• کنترل‌کننده‌های ژنست سری HGM4000N، دیجیتالی‌سازی، هوشمندسازی و فناوری شبکه را ادغام می‌کنند.
• که برای اتوماسیون ژنست و سیستم کنترل مانیتور واحد واحد برای دستیابی به عملکردهای شروع / توقف خودکار، اندازه‌گیری داده، حفاظت از زنگ و غیره استفاده می‌شود.
• با صفحه نمایش LCD، رابط زبان اختیاری (چینی، انگلیسی، اسپانیایی، روسی، ترکی، فرانسوی، پرتغالی و لهستانی) مناسب است و قابل اعتماد و استفاده آسان است.
• کنترلرهای ژنست سری HGM4000N از فناوری ریزپردازنده با اندازه گیری پارامترهای دقیق، تنظیم مقدار ثابت، تنظیم زمان و تنظیم مقدار تنظیم و غیره استفاده می کنند.
• همه پارامترها را می توان از پنل جلویی یا از طریق رابط قابل برنامه ریزی (رابط USB یا RS485) از طریق رایانه شخصی پیکربندی کرد.
• این می تواند به طور گسترده در انواع سیستم های کنترل ژنست اتوماتیک با ساختار فشرده، مدارهای پیشرفته، اتصالات ساده و قابلیت اطمینان بالا استفاده شود.



برد کنترلی دیزل ژنراتور SmartGen HGM4010CAN- ماه صنعت انرژی

عملکرد و خصوصیت ها:

• کنترلر سری HGM4000N شش نوع دارد:
• HGM4010N/HGM4010NC/HGM4010CAN:  (ASM-ماژول شروع خودکار)، ژنراتور را برای شروع/توقف با سیگنال از راه دور کنترل می کند.
• HGM4020N/HGM4020NC/HGM4020CAN:  (AMF-شکست برقی خودکار)، به‌روزرسانی‌های مبتنی بر HGM4010N/HGM4010NC/HGM4010CAN.
• علاوه بر این، دارای مانیتورینگ کمیت برق اصلی و شبکه اصلی/ژنراتور به‌ویژه برای سیستم کنترل اصلی ژنراتور خودکار است.

ویژگی های اصلی به شرح زیر است:

• LCD 132×64 با نور پس زمینه، رابط زبان قابل انتخاب (چینی، انگلیسی، اسپانیایی، روسی، ترکی، فرانسوی، پرتغالی، و لهستانی)، عملکرد دکمه‌ای.
• از مواد اکریلیک صفحه سخت برای محافظت از صفحه نمایش با عملکردهای عالی در برابر سایش و ضد خش استفاده شده است.
• پانل سیلیکونی و دکمه های فشاری را می توان در محیط های با دمای شدید استفاده کرد.
• رابط ارتباطی RS485 “سه عملکرد از راه دور” (کنترل از راه دور، اندازه گیری از راه دور و ارتباط از راه دور) را طبق پروتکل MODBUS فعال می کند.
• مجهز به پورت CANBUS و می تواند با ژنست J1939 ارتباط برقرار کند.
• نه تنها می تواند داده های پرکاربرد (مانند دمای آب، فشار روغن، سرعت، مصرف سوخت و غیره) دستگاه ECU را کنترل کند.
• بلکه می تواند راه اندازی، خاموش شدن، افزایش سرعت و کاهش سرعت را از طریق پورت CANBUS کنترل کند (نیاز به کنترل کننده با CANBUS است).

برد کنترلی دیزل ژنراتور SmartGen HGM4010CAN

• مناسب برای سیستم های 3 فاز 4 سیم، 3 فاز 3 سیم، تک فاز 2 سیم و 2 فاز 3 سیم با ولتاژ 120/240 ولت و فرکانس 50/60 هرتز.
• ولتاژ 3 فاز، جریان، پارامتر قدرت و فرکانس ژنراتور یا شبکه را جمع آوری و نشان می دهد.
• حفاظت: شروع/توقف خودکار مجموعه ژن، کنترل ATS (سوئیچ انتقال خودکار) با نمایش خطا و عملکرد حفاظتی عالی.
• با ETS (انرژی برای توقف)، کنترل بیکار، کنترل پیش گرمایش و عملکردهای کنترل سرعت افزایش/افت، که همه خروجی های رله هستند.
• تنظیم پارامتر: پارامترها را می توان تغییر داد و در حافظه FLASH داخلی ذخیره کرد .
• حتی در صورت قطع برق نمی توان آن را از دست داد.
• اکثر آنها را می توان با استفاده از پنل جلویی کنترلر تنظیم کرد .
• همچنین با استفاده از رایانه شخصی از طریق پورت USB یا RS485 قابل تغییر است.
• با پورت ورودی مالتی پلکس 4 و 5. پورت ورودی 4 را می توان به عنوان پورت ورودی سوئیچ یا سنسور سطح سوخت پیکربندی کرد.
• پورت ورودی 5 را می توان به عنوان پورت ورودی سوئیچ یا سنسور قابل برنامه ریزی تنظیم کرد.
• این می تواند در موارد مختلف کاربرد انعطاف پذیری داشته باشد.

برد کنترلی دیزل ژنراتور SmartGen HGM4010CAN

• سنسور چندگانه دما، فشار، فشار روغن را می توان استفاده کرد و به طور مستقیم تعریف کرد.
• با یک سنسور قابل برنامه ریزی می توان آن را به عنوان سنسور دما، فشار یا سطح مایع پیکربندی کرد.
• تشخیص سنسور دما، فشار یا سطح مایع دو برابر به دست می آید.
• شرایط قطع چندگانه میل لنگ (سنسور سرعت، فشار روغن، فرکانس ژنراتور) اختیاری است.
• با عملکرد شروع اضطراری
• با عملکرد تشخیص خودکار شماره دندان چرخ فلایویل.
• محدوده منبع تغذیه گسترده DC (8 ~ 35) V، مناسب برای محیط های مختلف ولتاژ باتری شروع.
• همه پارامترها به جای مدولاسیون آنالوگ معمولی با پتانسیومتر معمولی از تنظیم دیجیتال استفاده می کنند، قابلیت اطمینان و پایداری بیشتری دارند.
• با عملکرد تعمیر و نگهداری انواع (تاریخ و زمان اجرا) می توانند اختیاری باشند .
• و اقدامات (هشدار، خاموش کردن یا خاموش شدن و توقف) را می توان در زمان اتمام زمان نگهداری تنظیم کرد.
• گزارش رویداد، ساعت بی‌درنگ، مولد شروع و توقف برنامه‌ریزی‌شده (می‌تواند یک بار در روز/هفته/ماه به‌عنوان مجموعه شروع تنظیم شود، چه با بار یا بدون بار). حداکثر 99 گزارش رویداد قابل حفظ است.
• سطح امنیتی IP55 ضد آب به دلیل درزگیر لاستیکی نصب شده بین محفظه کنترل و فاسیای پانل.
• گیره های ثابت فلزی در محیط با دمای بالا عالی می شوند.
• طراحی مدولار، محفظه پلاستیکی ضد شعله ABS، پایانه های اتصال قابل اتصال و روش نصب تعبیه شده.
• ساختار فشرده با نصب آسان

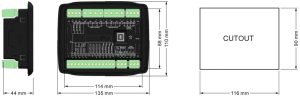

ابعاد :







برد کنترلی دیزل ژنراتور SmartGen HGM4010CAN
