برد کنترلی دیزل ژنراتور SmartGen HGM9520 :

توضیحات محصول :

• کنترلر HGM9520 برای ژنراتورهای سیستم های موازی دستی/خودکار طراحی شده است.
• این کنترلر امکان شروع / توقف خودکار، اندازه گیری داده ها، حفاظت از زنگ هشدار و
  همچنین کنترل از راه دور، اندازه گیری از راه دور و ارتباط از راه دور را فراهم می کند.
• دارای صفحه نمایش LCD، رابط چینی، انگلیسی و زبان های دیگر قابل انتخاب است و قابل اعتماد و استفاده آسان است.
• کنترلر HGM9520 عملکردهای کنترلی GOV (تنظیم کننده سرعت موتور) و AVR (تنظیم کننده ولتاژ خودکار) را یکپارچه می کند.
• حالت های کاری چندگانه را می توان انتخاب کرد، مانند توان اکتیو ثابت ژنراتور،
  توان راکتیو/ خروجی ضریب توان، قطع کردن پیک شبکه و بازیابی بی وقفه به منبع تغذیه.
• کنترلر HGM9520 می تواند چندین حالت در حال اجرا مجموعه ژن را به دقت نظارت کند.
• هنگامی که شرایط غیرعادی ژن مجموعه رخ می دهد، گذرگاه را تقسیم می کند و مجموعه ژن را خاموش می کند.
• به طور همزمان وضعیت خطا در LCD ظاهر می شود.
• کنترلر HGM9520 دارای SAE J1939 است
• رابطی که می تواند با تعدادی ECU (واحد کنترل موتور) که مجهز به J1939 هستند ارتباط برقرار کند.
• کنترلر HGM9520 از فناوری ریزپردازنده 32 بیتی با اندازه گیری پارامترهای دقیق، تنظیم مقدار ثابت،
  تنظیم زمان و تنظیم مقدار تنظیم و غیره استفاده می کند.
• اکثر پارامترها را می توان از پانل جلویی پیکربندی کرد و تمام پارامترها را می توان با رابط USB (یا RS485) پیکربندی کرد.
• برای تنظیم از طریق کامپیوتر می توان آن را به طور گسترده ای در انواع سیستم های کنترل اتوماتیک ژن-ست با ساختار فشرده،
  مدارهای پیشرفته، اتصالات ساده و قابلیت اطمینان بالا مورد استفاده قرار داد.

توجه  :

• (1) دو تا از خروجی ها ثابت هستند: خروجی شروع و خروجی سوخت.
• (2) سنسورهای آنالوگ HGM9510 توسط 3 سنسور ثابت (دما، فشار، سطح) و 2 سنسور قابل تنظیم تشکیل شده اند.


  عملکرد و خصوصیات :

•  با SCM 32 بیتی مبتنی بر ARM، ادغام بالا از سخت افزار و قابل اطمینان تر.
  LCD 480×272 با نور پس زمینه، رابط چند زبانه (از جمله انگلیسی، چینی یا زبان های دیگر) که می تواند
  در سایت انتخاب شود و راه اندازی را برای پرسنل کارخانه راحت کند.
•  بهبود مقاومت در برابر سایش LCD و مقاومت در برابر خراش به دلیل اکریلیک صفحه سخت.
•  پانل لاستیکی سیلیکونی و دکمه های فشاری برای عملکرد بهتر در محیط دمای بالا / پایین.
•  پورت ارتباطی RS485 کنترل از راه دور، اندازه گیری از راه دور، ارتباط از راه دور از طریق پروتکل ModBus را امکان پذیر می کند.
•  مجهز به پورت CANBUS و می تواند با ژنست J1939 ارتباط برقرار کند.
  نه تنها می توانید داده های پر استفاده (مانند دمای آب، فشار روغن، سرعت، مصرف سوخت و غیره) دستگاه ECU را نظارت کنید،
  بلکه می توانید شروع، توقف، افزایش سرعت و کاهش سرعت را از طریق پورت CANBUS کنترل کنید.
•  مناسب برای سیستم های 3 فاز 4 سیم، 3 فاز 3 سیم، تک فاز 2 سیم و 2 فاز 3 سیم با ولتاژ 120/240 ولت و فرکانس 50/60 هرتز.
•  ولتاژ 3 فاز، جریان، پارامتر قدرت و فرکانس شبکه / ژنراتور را جمع آوری و نشان می دهد.
•  حفاظت کامل از تقسیم شبکه: بیش از / کمتر از فرکانس، بیش / کمتر از ولتاژ، ROCOF و تغییر برداری.
•  برای ژنراتور، کنترل کننده دارای توابع حفاظتی بیش از حد و کمتر از ولتاژ، فرکانس بالا و پایین، از دست دادن فاز،
  توالی فاز اشتباه، توان بیش از حد و معکوس، بیش از جریان حفاظتی است.

و در ادامه :

•  پارامترهای همگام سازی: تفاوت ولتاژ بین ژنراتور و شبکه، تفاوت فرکانس بین ژنراتور و شبکه، تفاوت فاز بین ژنراتور و شبکه.
•  حالت های عملکرد چندگانه در حالت خودکار: AMF (خرابی خودکار شبکه)، حالت جزیره، برق ثابت، حالت قفل اوج و حالت تحویل بار.
•  عملکرد رمپ روشن و خاموش.
•  3 سنسور ثابت (دما، فشار روغن و سطح مایع)؛
•  2 سنسور قابل تنظیم را می توان به عنوان سنسور دما، سنسور فشار روغن یا سنسور سطح سوخت تنظیم کرد.
•  انواع بیشتری از منحنی های دما، فشار روغن، سطح سوخت را می توان به طور مستقیم استفاده کرد
  و کاربران می توانند منحنی های سنسور را خودشان تعریف کنند.
•  اندازه گیری دقیق و پارامترهای نمایش در مورد موتور،
  دما (WT) °C/°F هر دو نمایش داده می شود
  فشار روغن (OP) kPa/Psi/Bar همگی نمایش داده می شوند
  سطح سوخت (FL) % (واحد)
  سرعت (SPD) r/min (واحد)
  ولتاژ باتری (VB) V (واحد)
  ولتاژ شارژر (VD) V (واحد) تعداد ساعت (HC) می تواند حداکثر را جمع کند. 65535 ساعت.
  زمان شروع می تواند حداکثر را جمع کند. 65535 بار

ویژگی های بیشتر SmartGen HGM9520 :

برد کنترلی موتور برق

•  کنترل و حفاظت: شروع / توقف خودکار ژنست دیزل، کنترل ATS (سوئیچ انتقال خودکار) با نشانگر خطا و عملکرد حفاظتی عالی.
•  همه پورت های خروجی خروجی رله هستند.
•  تنظیم پارامتر: پارامترها را می توان تغییر داد و در حافظه داخلی EEPROM ذخیره کرد و حتی در صورت قطع برق نمی توان آنها را از دست داد.
  اکثر آنها را می توان با استفاده از پنل جلویی کنترلر تنظیم کرد و همه آنها را می توان با استفاده از رایانه شخصی از طریق پورت USB یا RS485 تغییر داد.
•  شرایط قطع اتصال میل لنگ چندگانه (سنسور سرعت، فشار روغن، فرکانس ژنراتور) اختیاری است.
•  محدوده منبع تغذیه گسترده DC (8 ~ 35) V، مناسب برای محیط های مختلف ولتاژ باتری شروع.
  گزارش رویداد، ساعت بی‌درنگ، مولد شروع و توقف برنامه‌ریزی‌شده (می‌توان یک بار در روز/هفته/ماه به‌عنوان مجموعه شروع تنظیم کرد، چه با بار یا نه).
•  کل زمان اجرا انباشته و کل انرژی الکتریکی A و B. کاربران می توانند آن را به صورت صفر تنظیم کنند
  و مقدار را مجدداً جمع کنند که باعث می شود کاربران به راحتی مقدار کل را به عنوان خواسته خود حساب کنند.
•  می تواند بخاری موتور، کولر و پمپ سوخت را کنترل کند.
•  با عملکرد تعمیر و نگهداری. اقدامات (هشدار، سفر و توقف، خاموش شدن) را می توان در زمان اتمام زمان تعمیر و نگهداری تنظیم کرد.
•  همه پارامترها از تنظیم دیجیتال استفاده می کنند، به جای مدولاسیون آنالوگ معمولی با پتانسیومتر معمولی، قابلیت اطمینان و ثبات بیشتر.
  سطح ضد آب IP55 را می توان با کمک واشر حلقه لاستیکی بین پوسته و پانل کنترل به دست آورد.
•  گیره های تثبیت کننده فلزی را در محیط دمای بالا عالی می کند.
•  طراحی مدولار، پوسته پلاستیکی ضد شعله ABS، ترمینال قابل اتصال، نصب داخلی، ساختار جمع و جور با نصب آسان.

برد کنترلی موتور برقابعاد :

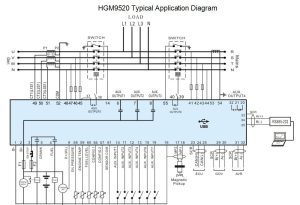

برد کنترلی دیزل ژنراتور SmartGen HGM9520 :

مشخصات تکنیکی برد کنترلی دیزل ژنراتور SmartGen HGM9520 :
