برد کنترل دیزل ژنراتور کومپ مدل InteliATS2 70

برد کنترل کومپ InteliATS2 50



برد کنترل کومپ InteliATS2 70 :



• برنامه Mains-To-Mains یا Mains-To-Gen
• 8 ورودی دیجیتال ، 6 خروجی دیجیتال + 2 خروجی دیجیتال با جریان بالا
• اتصال و پیکربندی در ابزار PC InteliConfig
• برای پیکربندی کنترلر از USB استفاده کنید
• RTC با باتری پشتیبان (تقویم کامل)
• RS485 در هواپیما
• اسلات برای ماژول افزونه افزونه (پشتیبانی از 4G، BI/BO، اترنت)
• پشتیبانی کامل از ارتباطات از راه دور (AirGate 2.0، WSV، InteliSCADA)
• دسترسی به اینترنت با استفاده از Ethernet/4G Modbus TCP/RTU، SNMP v1/v2c
• اس ام اس و ایمیل فعال
• بهبود امنیت سایبری، فایروال
• امکان نقشه برداری رجیستر مدباس
• PLC داخلی، همراه با ابزار نظارت PLC در InteliConfig
• اندازه گیری جریان در تمام فازها
• تخلیه بار، سوئیچ آسانسور، ژئو فنس
• پشتیبانی از نمایش از راه دور
• گزارش تاریخچه دقیق با حداکثر 350 رکورد
• نقاط تنظیم کاربر و حفاظت
• اندازه گیری واقعی RMS
• زمانبندی های چند منظوره
• مدیریت دسترسی کاربران
• 5 زبان در عملکرد کنترلر و مترجم
• برش: 172 × 112 میلی متر



 توضیحات InteliATS2 70 :

کنترل کننده سوئیچ انتقال خودکار (ATS) برای برنامه های آماده به کار و انرژی اولیه
ابزار بصری و قدرتمند رایانه شخصی همه در یک برای
پیکربندی، نظارت و کنترل به صورت محلی یا از راه دور
نصب، پیکربندی و استفاده آسان

• توجه 1 : بعد “X” به ماژول پلاگین بستگی دارد.
• توجه 2 : ابعاد بر حسب میلی متر می باشد.
• توجه 3 : عمق نهایی کنترل به ماژول پلاگین انتخابی بستگی دارد .
  می تواند بین 47 میلی متر و “X” میلی متر متغیر باشد.
  به اندازه کانکتورها و کابل ها نیز توجه کنید (به عنوان مثال در مورد کانکتور RS232، حدود 60 میلی متر بیشتر برای کانکتور و کابل استاندارد RS232 اضافه کنید).
• توجه 4 : کنترلر باید به عنوان یک واحد مستقل با استفاده از نگهدارنده های ارائه شده در درب های پانل نصب شود.
  اندازه برش درخواستی 172 × 112 میلی متر است.
  برای تثبیت کنترلر در درب از نگهدارنده‌های پیچی که همراه با کنترلر تحویل داده شده است استفاده کنید.

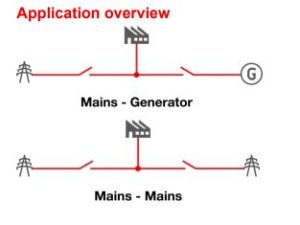

نمای کلی برنامه  :



ابعاد، پایانه ها و نصب  :





ترمیدرب پانل

InteliATS2-70-Datasheet
