سنسور مگنتیک پیکاپ رزوه 16

در این صفحه قصد داریم راجع به سنسور مگنتیک پیکاپ رزوه 16 اطلاعات مختصر و مفیدی را در اختیار شما عزیزان قرار دهیم پس در ادامه با ما همراه باشید.

سنسور دور پیک آپ معمولا یک سنسور مستقل و دارای محفظه فلزیست که در داخل سنسور یک آهنربای دائم و یک قطعه به عنوان قطب است و همچنین یک سیم پیچ که به خروجی سنسور متصل است. قطعه قطب برای گسترش میدان مغناطیسی آهنربای دائمی مورد نیاز است و به آن اجازه‌می‌دهد هم سیم پیچ را در بربگیرد و هم فراتر از انتهای بدنه حسگر گسترش یابد. سنسورهای پیک آپ مغناطیسی اغلب برای تشخیص سرعت یک هدف آهنی در حال چرخش استفاده‌می‌شود. سنسور باید به اندازه کافی نزدیک به جسم مورد شناسایی قرارگیرد تا جسم مورد نظر از میدان مغناطیسی حسگر عبورکند. یک جسم آهنی که از میدان مغناطیسی عبورمی‌کند، شکل میدان را تغییر میدهد. در این مثال، هر دندان دنده آهنی است. چون میدان مغناطیسی به سمت دندانه کشیده‌می‌شود، کمی به جلو و عقب منحرف می‌شود. میدان مغناطیسی نیز تحت تأثیر اندازه تغییر شکاف هوا بین سنسور و جسم مورد سنجش قرارمی‌گیرد. تغییر بزرگ در اندازه شکاف هوا تأثیر بیشتری بر میدان مغناطیسی نسبت به یک تغییر کوچک خواهدداشت. همه این تغییرات در شکل میدان مغناطیسی باعث ایجاد ولتاژ در سیم پیچ می‌شود.

ساخت :  چین
نام محصول :  MSP6724
عملکرد :  اندازه گیری دور موتور
رنج دما :  55- تا 105+ درجه سانتیگراد
خروجی :  30 ولت AC

مشاهده ساختمان داخلی سنسور منگنتیک پیکاپ

سنسور مگنتیک پیکاپ - ماه صنعت انرژی

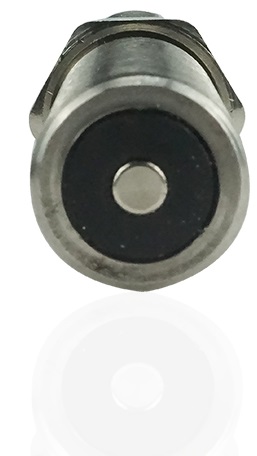

در داخل بدنه سنسور یک آهنربای دائمی با یک قطعه قطب متصل وجود دارد. همچنین یک سیم پیچ به خروجی سنسور متصل است.

سنسور مگنتیک پیکاپ - ماه صنعت انرژی

قطب برای گسترش میدان مغناطیسی آهنربای دائمی مورد نیاز است و به آن اجازه میدهد هم سیم پیچ را در بر بگیرد و هم فراتر از انتهای بدنه حسگر گسترش یابد.

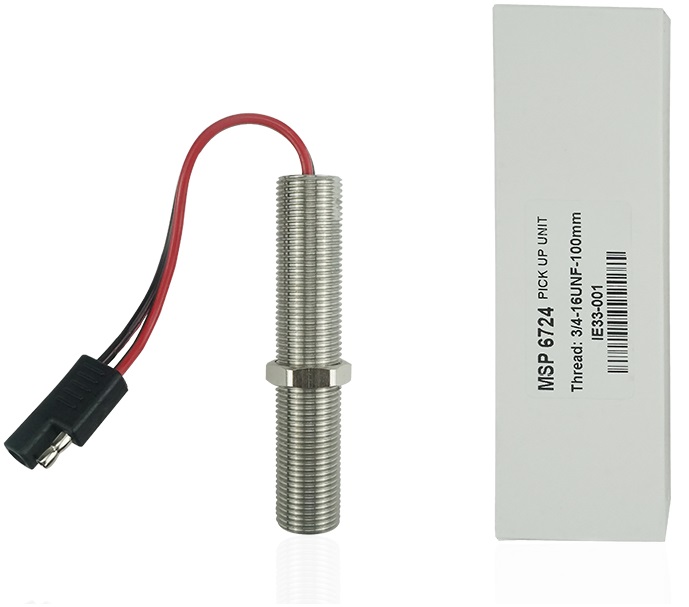

سنسور سرعت پیکاپ مغناطیسی برای موتور 3/4-16 UNF MPU MSP6724

پیک آپ مغناطیسی (MPU) رابط ارتباطی بین موتور و کنترل کننده الکترونیکی است. MPU در کنار چرخ دنده محور محرک نصب شده است که از ماده ای ساخته شده است که به میدان مغناطیسی واکنش نشان می دهد. همانطور که چرخ  می چرخد، میدان مغناطیسی MPU را قطع می کند و سیگنال AC مربوط به سرعت موتور تولید می کند.

سنسور مگنتیک پیکاپ رزوه 16

جنس فولاد ممتاز:

ساخته‌شده از مواد فولادی درجه یک، مقاوم در برابر زنگ زدگی و خوردگی، بادوام برای استفاده.

 نصب ساده:

نصب ساده، عملیات آسان، راحتی زیادی را برای شما به ارمغان می آورد.

سیگنال خروجی قوی:

سیگنال خروجی قوی، عملکرد ضد تداخل خوب.

آسان برای تغییر:

به راحتی در صورت مفقودشدن یا آسیب دیدن سنسور، به عنوان یک سنسور یدکی برای استفاده، تغییرمی‌کند.

قابل استفاده در محیط های نامساعد:

به دلیل محفظه فلزی در محیط های بد مانند دود، نفت و گاز، بخار آب و … قابل استفاده‌است.

مشخصات فنی

سنسور سرعت پیکاپ مغناطیسی برای موتور ژنراتور 3/4-16 UNF MPU MSP6724

پیکاپ مغناطیسی MSP6724 زمانی را تشخیص می‌دهد که دندانه های چرخ دنده حلقه ای یا سایر برجستگی های آهنی از نوک سنسور عبورمی‌کنند. تکانه های الکتریکی توسط سیم پیچ داخلی سنسور تولیدشده و به واحد کنترل سرعت ارسال می‌شود. سیگنال سنسور سرعت دیزل ژنراتور، دور بر ثانیه (هرتز)، مستقیماً با سرعت موتور متناسب است. سنسورهای سرعت در طول های مختلف هم موجود هستند. بیش از 30 سبک در حال حاضر موجود است.



سنسور دور - ماه صنعت انرژی

رزوه این محصول 16 می باشد.

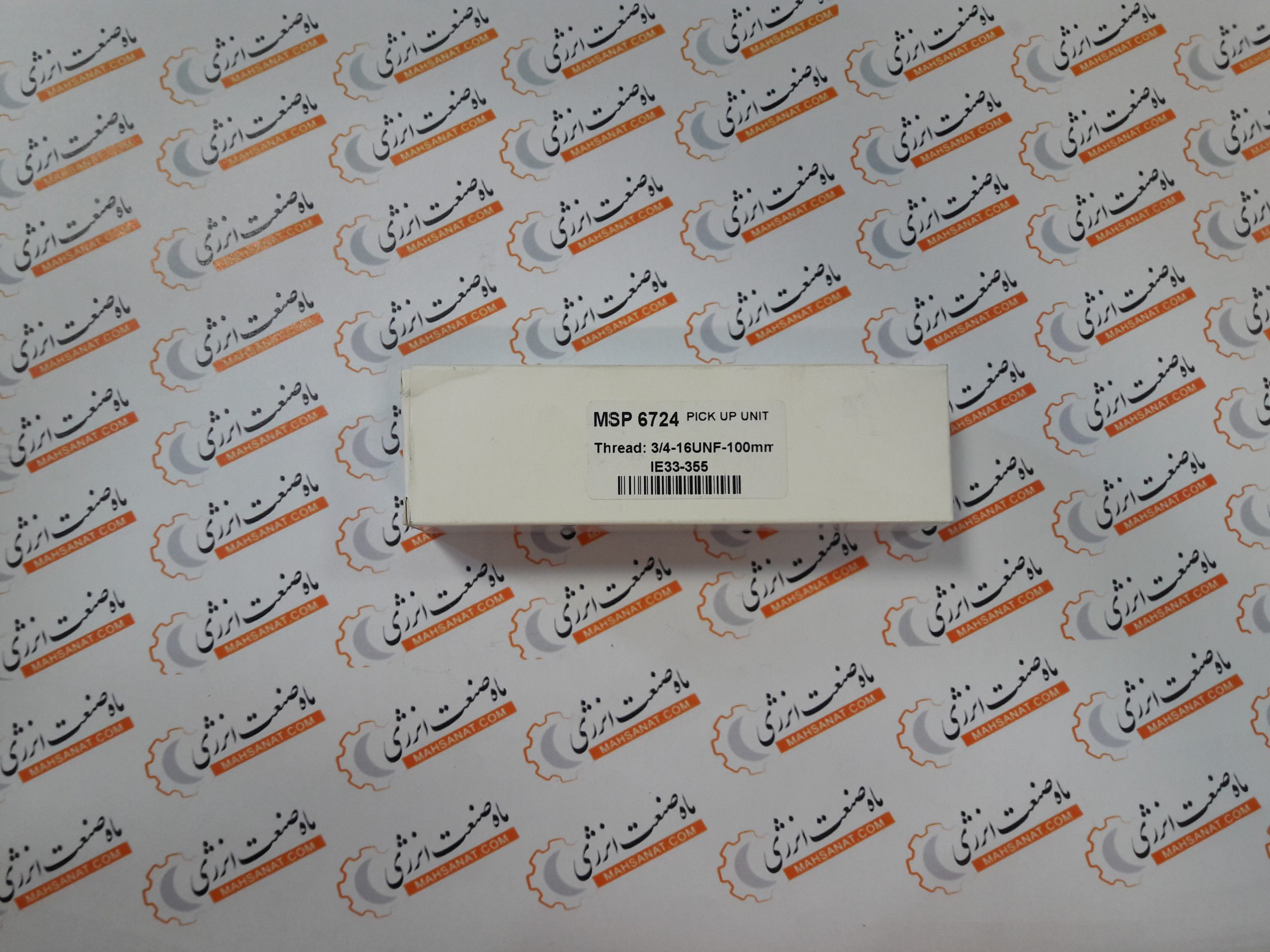

پارت نامبر : IE33-355

3/4-16UNF-100MM

MSP6724

سنسور مگنتیک پیکاپ رزوه 16

اگه محلی برای نصب سنسور مگنتیک پیکاپ وجود نداشته باشد باید محفظه فلایویل را سوراخ کرده و به اندازه رزوه سنسور حدیده کرد. سوراخ رزوه شده باید عمود بر خط مرکزی میل لنگ و در مرکز روی دندانه های چرخ دنده باشد. سنسور  را در سوراخ قرار دهید و آن را بچرخانید تا پیکاپ سرعت مغناطیسی با صفحه دنده تماس پیداکند. پیکاپ مغناطیسی را با چرخاندن آن در خلاف جهت عقربه‌های ساعت (حدود 3/4 دور) خارج کنید. فاصله بین پیکاپ و دنده نباید کمتر از 0.025 اینچ (0.64 میلی متر) و 0.035 اینچ (0.89 میلی متر) باشد. سیم ها باید در تمام طول خود از سنسور سرعت مغناطیسی تا واحد کنترل پیچانده شوند. اگر تداخل خارجی وجود داشته باشد یا طول سیم ها بیشتر از 10 فوت (3 متر) باشند، محافظت لازم است.

سنسور سرعت - ماه صنعت انرژی

محصولی با کاربری آسان

  • پیکاپ مغناطیسی را در محفظه فلایویل پیچ کنید تا زمانی که با سطح بالایی دندانه چرخ دنده روی فلایویل تماس حاصل شود.
  • پیکاپ مغناطیسی پشتی یک چرخش کامل و مهره سفت کنید.
  • سیم های برق را وصل کنید.
  • MPU باید حداقل 2.5 ولت را با کنترلر متصل برای خواندن سرعت کارآمد نشان دهد.

سنسور مگنتیک پیکاپ رزوه 16

عملکرد

سنسورهای پیک آپ مغناطیسی اغلب برای تشخیص سرعت یک عملیات در حال چرخش استفاده‌می‌شود.
