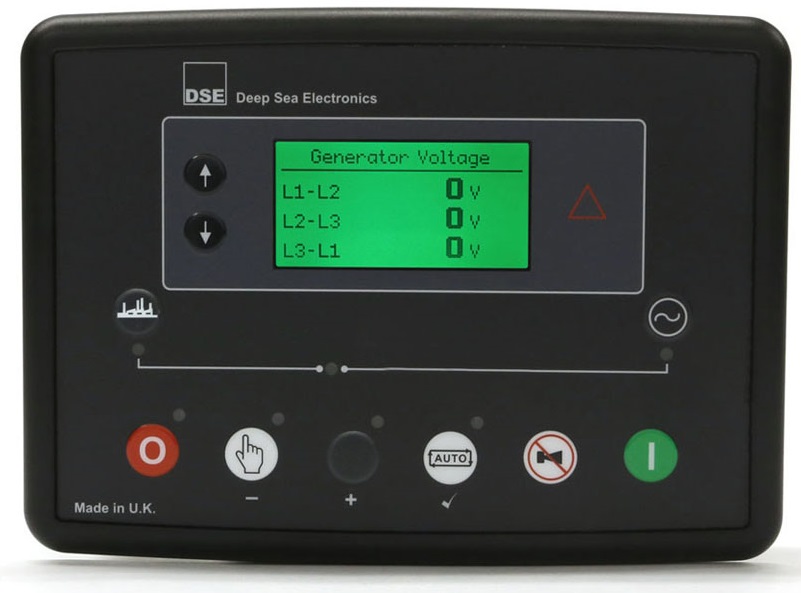

- برد دیپسی DSE6110 MKII یک کنترل کننده اتوماتیک است که به صورت اتوماتیک در صورت قطعی برق ژنراتور را روشن کرده و بعد از مانیتور کردن فرکانس و ولتاژ و تثبیت آنها کلید بار را می بندد و این کنترلر مناسب برای طیف گسترده ای از کاربردهای یک مجموعه ژنراتوری است.
- با نظارت بر سرعت موتور ، فشار روغن ،دمای خنک کننده ، فرکانس ، ولتاژ ، جریان ، توان و سطح سوخت ، کنترلر به صورت کامل موتور و ژنراتور را محافظت می کند.
- هر گونه رخدادی روی صفحه نمایش بزرگ LCD با نور پس زمینه از طریق هشدار ، تریپ الکتریکی و آلارم قطع نشان داده می شود.
- پشتیبانی از ارتباط J1939 CAN در دیزل های ECU دار و ساپورت سنسور مگنتیک پیکاپ ( MPU ) در دیزل های غیر الکترونیکی و این کنترلر همه نوع موتور شامل گازی، دیزلی و بنزینی را ساپورت می کند.
- با تعدادی از ورودی ها، خروجی ها و حافظت های قابل تنظیم ، کنترلر را می توان با هر گونه کاربری به راحتی تطبیق داد تا متناسب با طیف گسترده ای از برنامه ها و کاربردها منطبق شود. کنترلر را هم می توان از طریق ارتباط USB و با استفاده از نرم افزار PC DSE Configuration Suite و هم از طریق ویرایشگر پنل جلویی پیکربندی و تنظیم کرد.
- کنترلر با استفاده از نرم افزار DSE Configuration Suite PC کنترل و قابل برنامه ریزی آسان است که امکان تغییر پارامترهای عملیاتی ، توالی ها ، تایمر و آلارم ها را فراهم می کند.
برد کنترلی دیپسی DSE6110 MKII
- 6110-۰۳ راه اندازی اتوماتیک با ساعت واقعی
- 6120-۰۳ تشخیص اتوماتیک قطع برق با ساعت واقعی
ویژگی های کلیدی
- صفحه نمایش بزرگ با نور پس زمینه
- صفحه نمایش با زبان چندگانه
- قابلیت توسعه با DSENet
- قابلیت ثبت رویدادها
- با استفاده از پورت USB از طریق کامپیوتر کاملاً قابل تنظیم است.
- امکان تنظیمات و پروگرام کردن از طریق پنل جلویی برد
- دارای حالت صرفه جویی در مصرف انرژی
- مانیتورینگ و اندازه گیری ولتاژ ۳ فاز ژنراتور
- مانیتورینگ و اندازه گیری ولتاژ ۳ فاز شبکه
- نظارت (مانیتورینگ) توان ژنراتور / بار (کیلو وات ، کیلو ولت آمپر ، کیلووار ، pf)
- نظارت بر مجموع توان تولید شده (کیلووات ساعت ، کیلو ولت آمپرساعت ، کیلو ولت آمپرراکتیو ساعت)
- حفاظت اضافه بار ژنراتور (کیلو وات)
- نظارت و حفاظت جریان ژنراتور / بار
- کنترل از طریق دکمه های برد
- خروجی های قابل تنظیم جهت رله سوخت و راه اندازی هنگام استفاده از CAN
- ۴ خروجی قابل تنظیم DC
- ۴ ورودی آنالوگ / دیجیتال قابل تنظیم
- ۶ ورودی دیجیتال قابل تنظیم
- پشتیبانی از سنسورهای فشار روغن ۰-۱۰ ولت و ۴-۲۰ میلی آمپر
- تنظیم مرحله ای خروجی های بارجهت جلوگیری از ضربه بار ناگهانی به موتور
- قابلیت سنجش سرعت از طریق CAN، MPU و فرکانس ژنراتور
- ۳ آلارم برای نگهداری موتور
- حفاظت از سرعت موتور
- شمارنده ساعت کارکرد موتور
- دارای قابلیت پیش گرمایش موتور
- برنامه ریزی زمان راه اندازی موتور
- کنترل کارکرد موتور برای زمان راه اندازی و توقف
- کنترل پمپ سوخت
- ساعت زمان واقعی
- نظارت بر ولتاژ باتری
- راه اندازی در ولتاژ پایین باتری
- دارای ورودی قابل تنظیم راه اندازی ( START ) از راه دور
- قابلیت پیکربندی جایگزین در صورت تغییر عملکرد
- هشدار جامع ، قطع الکتریکی یا حفاظت قطع موتور در شرایط خطا
- نشانگر زنگ LCD و LED
- تنظیم رویداد قابل برنامه ریزی (100)
- صفحه نمایش اطلاعات قابل برنامه ریزی
- پشتیبانی موتور tire 4 شامل مایعات و فیلتر اگزوز
- هشدار کم بودن بار
- قابلیت هشدار پیشرفته
- خروجی ابزار دقیق J1939-75 ، ابزار دقیق CAN قابل تنظیم و زنگ های تنظیم
مزایای کلیدی
- به طور اتوماتیک توان بین شبکه و ژنراتور انتقال می یابد (چنج اور اتوماتیک
- قابلیت افزایش ورودی و خروجی توسط DSENet
- تنظیم کاربر پسند و افزوده شدن دکمه های ناوبری برای سهولت در استفاده
- چندین پارامتربه طور همزمان تحت نظارت قرار می گیرند و به وضوح در یک صفحه نمایش بزرگ نمایش داده می شود.
- ماژول را می توان متناسب با طیف گسترده ای از برنامه ها و کاربرد ها تنظیم کرد.
- سازگار با طیف گسترده ای از موتورهای CAN ، از جمله پشتیبانی موتور ۴tier
- با استفاده از برنامه DSE Configuration Suite PC به آسانی قابل برنامه ریزی می باشد.
- نرم افزار کامپیوتر در دسترس
- IP65
مشخصات
ابعاد
- به طور کلی
- 216 mm x 158 mm x 43 mm
- 8.5’’ x 6.2” x 1.5”
- برش تابلو
- 184 mm x 137 mm
- 7.2’’ x 5.3”
- ضخامت پانل حداکثر
- ۸ میلی متر
- ۰٫۳ ”
- قابلیت نگه داری در شرایط زیر
- -۴۰ ° C تا + ۸۵ ° C
- -۴۰ ° F تا +۱۸۵ ° F
- محدوده دمایی در زمان کار
- -۳۰ ° C تا + ۷۰ ° C
- -۲۲ ° F تا +۱۵۸ ° F
- IP65
DSE6110-MKIII-DSE6120-MKIII-Installation-Instructions
فروش برد دیپسی
ورود به سایت DEEPSEA
| سازنده | |
|---|---|
| مدل | DSE6110 MKII |
| منبع تغذیه | DC |
| مقدار ولتاژ نامی کار | 8 ولت تا 35 ولت مداوم |
| تحمل افت ولتاژ در زمان استارت | قادر به روشن ماندن 0 ولت برای 50mS ، در صورتیکه منبع حداقل 10v قبل از استارت داشته و در زمان قطع استارت ولتاژ منبع به 5v برسد. |
| حداکثر جریان کار | 100mA در 12V ، 105mA در 24V |
| حداکثر جریان استندبای | 60mA در 12V ، 55mA در 24V |
| حداکثر جریان حالت ذخیره انرژی | 40mA در 12V ، 35mA در 24V |
| محدوده ولتاژ ژنراتور و شبکه | 15v تا 415 ولت AC (Ph – N) |
| محدوده فرکانس ژنراتور و شبکه | 3.5 هرتز تا 75 هرتز |
| ورودی های دیجیتال A - F | سوئیچینگ منفی |
| ورودی های آنالوگ A & D | ورودی دیجیتال سوئیچینگ منفی |
| ورودی های آنالوگ B & C | ورودی دیجیتال سوئیچینگ منفی |
| خروجی A , B ( سوخت و استارت ) | 10 آمپر DC، در ولتاژ منبع تغذیه |
| خروجی های کمکی C / H / G / F / E / D | 2 آمپر DC، در ولتاژ منبع تغذیه |
