دیپسی 6120 – مشخصات، کاربرد و ویژگی ها

برد کنترلی دیپسی DSE6120 ، یک کنترل‌کننده و راه انداز اتوماتیک دیزل ژنراتور است که بوسیله این کنترلر می‌توان هم به صورت دستی و هم بصورت اتوماتیک و یا با ارسال سیگنال از راه دور دیزل ژنراتور را استارت کرد. قابلیت نظارت بر سرعت ، فرکانس ، ولتاژ ، جریان ، فشار روغن ، دمای مایع خنک کننده ( آب ) ، میزان سوخت را دارا بوده و همچنین اطلاعات وضعیت موتور را در صفحه LCD نمایش می‌دهد.

معرفی دیپسی 6120

این کنترلر یکی از پر فروش ترین کنترلرهای جهان می باشد و همچنین در بازار ایران بسیار شناخته شده است. مهم ترین قابلیت این برد قابلیت ATS است و نسبت به قابلیت هایش قیمت بسیار مناسب و رقابتی دارد. این کنترلر در چندین مدل MKI, MKII , MKIII تولید می شود و کاملترین و گران ترین مدل MKIII است و پیشنهاد ما خرید دیپسی 6120 با ورژن MKIII می باشد. بر اساس تجربه تیم ماه صنعت انرژی مهم ترین ویژگی های این برد مواردی است که در ذیل آمده است:

1. کیفیت ساخت کنترلر دیپسی 6120 بسیار بالا و ساخت کشور انگلستان است. این کنترلر توانایی کار در شرایط سخت محیطی را دارد و مطمئن باشید سال های سال بدون مشکل کار می کند.
2. برد دیپسی 6120 قابلیت کنترل دو کلید برق شهر و کلید ژنراتور را دارد. در صورت قطع شدن برق شهر، به صورت اتوماتیک ژنراتور را روشن کرده و کلید برق شهر را قطع و کلید ژنراتور را وصل می کند و زمانی که برق شهر دوباره برگشت همین پروسه را به صورت برعکس انجام می دهد. فقط در نظر بگیرید در زمان جابه جایی برق چشمک وجود دارد.
3. نصب و راه اندازی این برد و در کل ، تمام برد های دیپسی بسیار ساده است و در واقع برای نصب آن فقط کافی است نوع موتور که ایسیو دار است یا نه و در صورت دارا بودن ایسیو نوع آن را تعیین کنید . همچنین می بایست توان موتور و نسبت تبدیل ct (ترانس جریان) را از طریق نرم افزار دیپسی مشخص و برنامه تنظیم شده را داخل کنترلر بریزید. به همین دلیل فروش دیپسی 6120 در بازار بسیار زیاد است.

ویژگی های دیپسی 6120 MKIII و مقایسه آن با مدل های دیگر دیپسی که قابلیت ATS و کنترل 2 کلید را دارند:

مقایسه انواع بردهای ATS شرکت دیپسی

در این جدول می توانید به راحتی قابلیت های برد های مختلف دیپسی را با هم مقایسه و از بین آنها انتخاب کنید. فقط در نظر بگیرید از چپ به راست که ویژگی ها بیشتر می شود قیمت فروش هم افزایش پیدا می کند. فروش برد 6120 قیمت مناسبی نسبت به برد های ATS دیگر دارد.

	8620MKII	7420MKII	7320MKII	6120MKIII	4520MKII
قابلیت ATS	√	√	√	√	√
قابلیت سنکرون	√	×	×	×	×
تعداد ورودی و خروجی دیجیتال	4 ورودی – 8 خروجی	11 ورودی – 8 خروجی	8 ورودی – 8 خروجی	8 ورودی – 8 خروجی	6 ورودی – 4 خروجی
RS485	√	√	√	×	×
RS232	√	√	√	×	×
LAN	√	√	×	×	×
مگنتیک پیکاپ	√	√	√	√	×
PLC  داخلی	√	√	√	√	×
حفاظت ارت فالت	√	√	√	×	×
MSC LINK	√	√	√	√	×

مزایا و معایب کنترلر DSE6120MKIII

مزایای خرید برد 6120:

1. دارای تعداد ورودی و خروجی های دیجیتال کافی
2. دارای‌حفاظت های الکریکی متوسط و پایین تر از 7320 و بالاتر از 4520
3. دارای PLC داخلی
4. ساپورت انواع موتورهای الکترونیکی ECU دار و حتی نوع GCC کامینز
5. دارای کاربری آسان و نصب و راه اندازی آسان
6. قیمت بسیار مناسب و ارزان

معایب فروش برد 6120:

1. قیمت آن نسبت به برد 4520  بالاتر است البته امکانات بیشتری نسبت به این برد برای شما دارد.
2. خروجی آنالوگ ندارد.
3. ارتباط LAN را ساپورت نمی کند.
4. زبان فارسی را پشتیبانی نمی کند.
5. این کنترلر سیستم های ارتباطی و مانیتورینگ RS485 , RS232  و Modbus را ساپورت نمی کند
6. این کنترلر مناسب نصب روی موتورهایی که GCS هتسند نیست و ساپورت نمی کند مثل موتورهای سری قدیم کامینز QSX

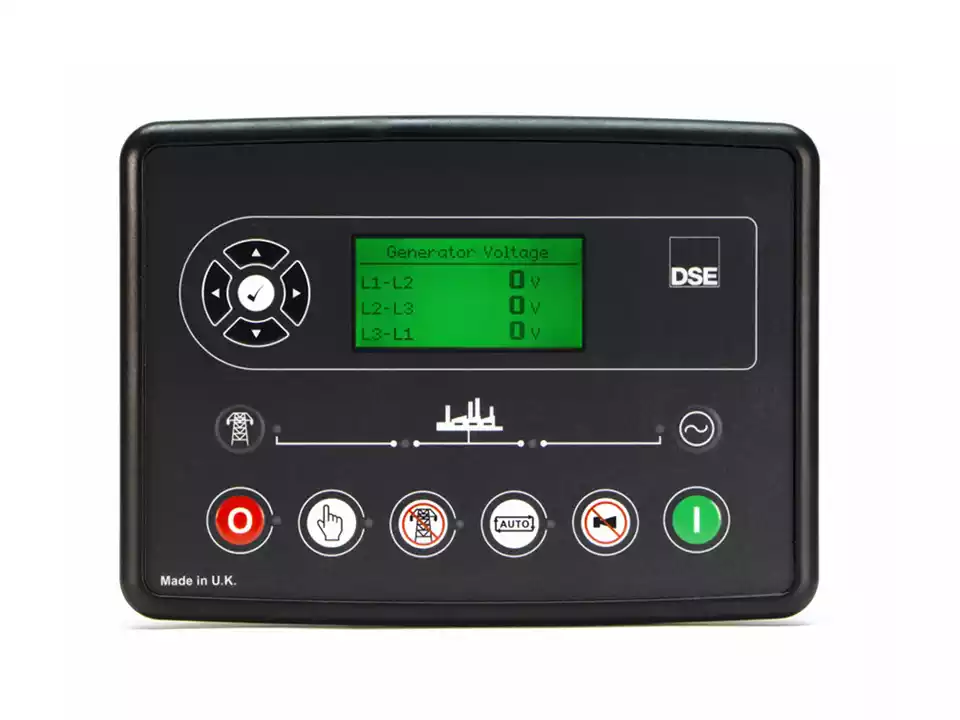

نمای جلوی برد 6120

ترمینال‌های پشت برد کنترلی دیپسی 6120

دانلود نرم افزار کنترلر 6120

برای نصب نرم افزار و برنامه ریزی روی این برد، خود شرکت دیپسی یک فایل نصبی (Installation file) را در اختیار شما قرار میدهد که باید آن را نصب کنید و شما برای دانلود این نرم افزار نیاز به یک نام کاربری و کلمه عبور دارید که باید از سایت دیپسی دریافت کنید . البته سایت دیپسی در داخل ایران تحریم می‌باشد و شما فقط با استفاده از فیلتر شکن به آن دسترسی خواهید داشت . برای راحتی شما شرکت ما در ماه صنعت انرژی این کار را برای شما با پرداخت هزینه اندکی انجام میدهد و برنامه را بر روی کنترلر شما نصب میکند.

دانلود نرم افزار دیپسی

مانیتورینگ برد 6120MKIII

یکی از نقاط ضعف این کنترلر قابلیت مانیتورینگ راه دور آن است. این کنترلر پورتهای LAN و RS-485 و RS-232 را ساپورت نمی کند. اگر قصد دارید در آیند کنترلر خود را مانیتور کنید پیشنهاد ما استفاده از کنترلر های 7320 یا 7420 دیپسی است.

البته سری MKIII 6120 دارای یک ترمینال به نام SCR است که می توانید ماژول DSE890 را خریداری کنید و به 6120MKIII متصل کنید و از طریق سیم کارت، LAN، RS-485, RS-232 آن را مانیتور کنید یا به PLC و HMI متصل کنید. این ماژول خیلی قیمت بالاتری از خود 6120 دارد.

نکته مهم نصب و راه اندازی دیپسی 6120:

نصب و راه اندازی و وایرینگ برد دیپسی 6120 نیاز به دانش و تجربه تخصصی می‌باشد که هر کسی قادر به انجام آن نیست . نصب و پروگرمینگ و وایرینگ کنترلرهای دیپسی توسط افراد بی تجربه و بدون اطلاعات تخصصی میتواند خسارات سنگین جانی و مالی را بهمراه داشته باشد پس این کار را حتما حتما به افراد مطمئن بسپارید .

برد کنترلی دیپسی اینگونه نیست که هر کسی بتواند آن را نصب کند و این اقدام باعث آسیب به تجهیزات و و خود کنترلر میشود. کار خود را به افراد متخصص در این زمینه بسپارید.

مشکلات و حوادثی که بعد از نصب توسط افراد غیر متخصص احتمال وقوع دارد:

• شفت ژنراتور خرد شود.
• موتور اور اسپید شود.
• موتور شاتون بزند.

هنگام خرید کنترلر 6120 به نکات زیر توجه نمایید :

برد کنترلی دیپسی 6120 در دو مدل MKII  (قدیمی) وMKIII  (جدید و بروز) موجود می‌باشد و هنگام خرید حتما به این نکته دقت داشته باشید مدل MKII  از مدل جدید MKIII  ارزان تر است و از تولید خارج شده است و حتما به شما توصیه میکنیم که DSE 6120 MKIII  را انتخاب کنید .

کنترلر 6120MKIII خود را که از شرکت ماه صنعت انرژی خریداری می کنید کاملا اصل میباشد اما برای اطمینان و تست می توانید آخرین ورژن نرم افزار برد خود را از سایت دیپسی دریافت و آن را نصب کنید در این حالت در صورت اصل نبودن کنترلر شما امکان وصل شدن به کنترلر از طریق نرم افزار به روز را نخواهید داشت .

برد	6120MKIII	6120MKI
نمای جلو
نمای پشت

توضیحات

پشتیبانی از ارتباط J1939  CAN در دیزل‌های ECU دار و ساپورت سنسور مگنتیک پیکاپ (MPU) در دیزل‌های غیر الکترونیکی را دارا می‌باشد و این کنترلر همه نوع موتور شامل گازی، دیزلی و بنزینی را ساپورت می‌کند. کنترلر را می‌توان با استفاده از نرم افزار DSE Configuration Suite PC به راحتی برنامه ریزی و پروگرام کرد. ویرایش تنظیمات از طریق پانل جلوی برد نیز امکان پذیر است.

ویژگی‌های کلیدی

• صفحه نمایش LCD با نور پس زمینه
• قابلیت ویرایش از طریق پنل جلویی
• نشانگر آلارم با LED و LCD
• حالت ذخیره‌ی انرژی
• نسخه‌های CAN and Magnetic Pick-up/Alt موجود است . (در زمان خرید نسخه‌ی مورد نظر خود را مشخص کنید)
• تنظیمات از طریق کامپیوتر و پنل جلویی
• 6 ورودی دیجیتال قابل تنظیم
• 4 ورودی آنالوگ قابل تنظیم
• 6 خروجی دیجیتال (۴ قابل تنظیم در Magnetic Pick-up/Alt ، ۶ قابل تنظیم در نسخه CAN)
• تایمر و آلارم قابل تنظیم
• ثبت رخداد‌ها
• تنظیم ورودی‌ جهت استارت ژنراتور از راه دور (ریموت استارت)
• نظارت بر ولتاژ ۳ فاز (در صورت افزایش یا کاهش ولتاژ آن را تریپ می‌دهد)
• نظارت و حفاظت جریان
• نظارت بر ولتاژ باتری
• قابلیت پیش گرم کردن موتور
• دارای شمارنده ساعت
• قابلیت ارسال هشدار یا قطع ژنراتور در زمان وجود خطا

مزایای کلیدی

• شمارنده ساعت اطلاعات دقیق برای نظارت و دوره تعمیر و نگهداری فراهم می‌کند
• تنظیمات کاربر پسند و دارای دکمه‌های مکان نما برای سهولت در استفاده
• ماژول را می‌توان برای کاربردهای مختلف تنظیم کرد
• سازگار با طیف گسترده‌ای از موتورهای CAN
• از نرم افزار DSE Configuration Suite PC برای پیکربندی و پروگرامینگ ساده استفاده می‌کند.
• دارای IP65
• نرم افزار کامپیوتر در دسترس
• پشتیبانی از موتور tire 4

مشخصات

خطاها و ارورهای برد کنترلی DSE6120MKII



1- WARNING ALARM

هشدارها شرایط زنگ خطر غیر بحرانی هستند و بر عملکرد سیستم موتور تاثیر نمی گذارند، آنها توجه اپراتور را به شرایط نامطلوب جلب‌می‌کنند.

2- ELECRICAL TRIP

هنگامی که این اتفاق افتاد، ماژول تایمر خنک کننده را راه اندازی می کند و به موتور اجازه می دهد قبل از خاموش کردن موتور، بدون بار خنک شود. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.

3- SHUTDOWN

آلارم های خاموش شدن بسته می شوند و بلافاصله ژنراتور را متوقف می کنند. با شروع شرایط خاموشی، ماژول خروجی های Close Gen Output را غیرفعال می کند تا بار از ژنراتور حذف شود. هنگامی که این اتفاق افتاد، ماژول برای جلوگیری از آسیب بیشتر، ژنراتور را بلافاصله خاموش می کند. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.

ابعاد کنترلر 6120

• 216 * 158 * 42.5  میلیمتر
• حداکثر ضخامت پانل : 184 * 137 میلیمتر

جدول توضیح دکمه های DSE6120MKII

فهرست جامع ویژگی‌ها

DSE6120-Installation-Instructions

DSE6120-DSE6120-Data-Sheet
