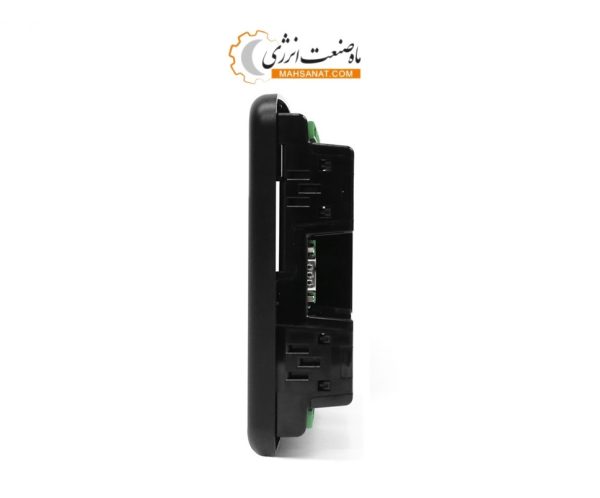

برد کنترلی دیپسی DSE8610 MKII

برد کنترلی دیپسی DSE8610 MKII



برد دیپسی DSE8610 MKII

کنترلر دیزل ژنراتور DSE8610 MKII



• برد دیپسی DSE8610 MKII دارای کاربری آسان بوده و استفاده از آن بسیار راحت می باشد .
• این ماژول کنترلی ( Auto Start – سنکرون کننده ) مناسب برای استفاده در یک سیستم دارای چندین ژنراتور است،که برای سنکرون کردن حداکثر 32 ژنراتور از جمله موتورهای  الکترونیکی و موتورهای غیر الکترونیکی طراحی شده است .
• DSE8610 MKII به صورت کامل ژنراتور را نظارت کرده و شرایط خطا و وضعیت عملکرد آن را نشان می دهد.
• به صورت اتوماتیک در حالت افزایش بار در باس ژنراتور را روشن کرده و در صورت وجود خطا آن را خاموش کرده و از مدار خارج می کند .
• آلارم های سیستم بر روی صفحه LCD نمایش داده می شوند . (چند زبان در دسترس است)
• و چراغ مربوطه روشن شده و صدا هم شنیده می شود.
• این برد کنترلی 250 رویداد را برای تسهیل تعمیر و نگهداری دستگاه ذخیره می کند. تعداد گسترده ای از سیستم های  ثابت ، انعطاف پذیر ، اندازه گیری و ویژگی های حفاظتی و همچنین گزینه های ارتباطی در این کنترلر اضافه شده است.
• با استفاده از نرم افزار DSE PC Configuration Suite  برای تغییر توابع عملیاتی ، تایمرها و آلارم ها آسان است ، و تمام درگاه های ارتباطی قادرند به طور همزمان مورد استفاده قرار گیرند.
• برد دیپسی  DSE8610 MKII برای طیف گسترده ای از برنامه های تقسیم بارایده آل است.



امکانات کلیدی تقسیم بار:

• تامین پیک بار / تقسیم بار (با DSExx60)
• راه اندازی متوالی مجموعه و استارت و راه اندازی ژنراتور ها بر اساس الویت بندی تعریف شده
• تنظیم دستی ولتاژ / فرکانس
• حفاظت R.O.C.O.F. و تغییر بردار (vector shift)
• روشن کردن ژنراتور در زمان افزایش بار در باس
• بصورت اتوماتیک ساعت کارکرد ژنراتور ها را بالانس می کند(برای مثال اگر چند ژنراتور در سیستم باشد ساعت کرکرد ها بالانس می شود )
• Mains (Utility) decoupling جدا کردن شبکه برق در زمان خطا در شبکه در زمان عملکرد سنکرون
• Mains (Utility) decoupling test mode حالت تست جدا کردن شبکه برق در زمان خطا در شبکه در زمان عملکرد سنکرون
• تشخیص باس بی برق
• تشخیص خطای باس
• کنترل کننده مستقیم گاورنر و AVR
• تنظیم و تطبیق ولتاژ و فرکانس
• تقسیم بار اکتیو و راکتیو
• سنکرون کردن روی باس بی برق(باس قطع) ( در این روش ژنراتور ها روی باس بی برق سنکرون می شوند)





ویژگی های کلیدی

• قابلیت سنکرون کردن و تقسیم بار کامل
• کنترل کننده داخلی گاورنر و AVR
• عملکرد بار پایه (خروجی کیلو وات) (انتقال بار ثابت به شبکه در زمان سنکرون)
• کنترل مقدار توان تزریق شده به شبکه و باس kVAr مثبت و منفی
• Mains (Utility) decoupling protection حفاظت قطع برق اصلی
• نمایشگر متن LCD
• دارای چندین زبان نمایش
• منوی پنج کلیده
• نشانگر هشدار LCD
• قابلیت برنامه ریزی نوشته و عکس ها متناسب با توان
• سازگاری پورت DSENet
• راحتی ورود به سیستم و روند آن
• ویرایشگر داخلی PLC
• درای قابلیت خاموش کردن حفاظت ها
• برنامه ریزی و کنترل کامل توسط کامپیوتر از طریق ارتباط های USB, RS232, RS485 & Ethernet
• قابلیت برنامه ریزی از صفحه ی جلو با امکان تنظیم کردن پسورد
• حالت ذخیره ی انرژی
• اندازه گیری های پارامتر های ۳ فاز ژنراتور و حفاظت های مربوطه
• مانیتورینگ جریان و توان ژنراتور (kW ، kvar ، kVA ، pf)
• آلارم اضافه بار توان اکتیو و توان راکتیو
• آلارم توان معکوس
• حفاظت اضافه جریان و اتصال کوتاه
• حفاظت عدم تعادل بار (جریان توالی منفی)
• حفاظت ارت فالت محدود شده و غیر محدود شده

برد کنترلی دیپسی DSE8610 MKII

• کنترل کلید ها قدرت توسط دکمه های روی برد
• قابلیت برنامه ریزی خروجی ها جهت رله سوخت و رله استارت در زمان استفاده از سیستم ارتباطی CAN با ECU
• ۸ خروجی DC قابل برنامه ریزی
• ۲ خروجی قابل برنامه ریزی رله خشک
• ۴ ورودی و خروجی آنالوگ قابل برنامه ریزی
• سنسورهای داخلی جهت پشتیبانی سنسورهای 0 ولت تا 10 ولت و 4 میلی آمپر تا 20 میلی آمپر
• ۱۲ ورودی دیجیتال قابل برنامه ریزی
• قابلیت برنامه ریزی جهت بار فرضی ۵ پله و کنترل بار ۵ پله
• قابلیت کنترل سرعت از طریق CAN، سنسور پیکاپMPU، و فرکانس ژنراتور
• دارای ساعت داخلی
• کنترل دستی و اتوماتیک پمپ سوخت
• برنامه ریزی ساعت کارکرد موتور
• کنترل مقدار مصرف سوخت و آلارم پایین بودن مقدار سوخت
• قابلیت استفاده همزمان از تمام پورت های ارتباطی
• قابلیت مانیتورینگ از راه دور از طریق SCADA
• پشتیبانی از پروتورکل RTU & TCP و دارای صفحه قابل برنامه ریزی Modbus جهت ارتباط با سیستم های مانیتورینگ ساختمان (BMS) یا صنعتی
• قابلیت استارت و متوقف کردن از طریق پیام کوتاه
• ۳ آلارم قابل برنامه ریزی جهت نگهداری
• سازگار با دیزل های CAN شامل استاندار tier4
• قابلیت برنامه ریزی راحت توسط DSE Configuration Suite PC
• دارای Power Mode درزمان سنکرون با شبکه
• ارتباطات پشتیبان MSC که به پورت های CAN وصل شده اند
• کنترل صحیح دستی کلید در حالت CAN
• ورودی دیجیتال سطح مخزن سوخت
• ورودی دیجیتال آلارم مخزن سوخت
• زمانبندی قابل تنظیم پیام CAN
• SNMP داخلی
• قابلیت اتصال و کنترل شارژرهای باتری در DSENet

اکسپنشن ها:

• اکسپنشن ورودی DSE2130
• اکپنشن خروجی DSE2157
• اکسپنشن ارتقا دهنده CAN/MSC  DSE124
• اکسپنشن ۲۱۳۳  برای کنترل سنسور دما و ترموکوپل (RTD)
• DSE2131 Ratio-metric Input
• DSE2152 Ratio-metric Output
• DSE2548 LED Expansion

مزایای کلیدی

• سازگار با سیستم های تقسیم بارشامل سری DSE5500 ، DSE7500 ، DSE8000 و DSE8600 MKII.
• صفحه نمایش با نسبت تصویر 132* 64 پیکسل
• گزارش ساعت دقیق رویدادها
• ارتباط اترنت ، مانیتورینگ پیشرفته از راه دور را فراهم می کند.
• افزایش قابلیت گسترش ورودی و خروجی از طریق DSENet®
• IP65
• ویرایشگر پیشرفته PLC داخلی

برد کنترلی دیپسی DSE8610 MKII

مشخصات

• تحمل افت ولتاژ در زمان استارت
• قادر به روشن ماندن 0 ولت برای 50 mS ، اگر قبل از کاهش ولتاژ مقدار آن ۱۰ ولت بوده باشد و منبع به ۵ ولت برگردد.
• بدون نیاز به باتری داخلی
• کنترل کننده گاورنر داخلی :
• حداقل امپدانس بار : 500 Ω کاملاً جدا شده
• ولتاژ GAIN : 0 ولت تا 10 ولت DC کاملاً جدا شده
• VOLTAGE OFFSET : +/- 10 ولت DC کاملاً جدا شده
• ولتاژ GAIN : 0 ولت تا 10 ولت DC کاملاً جدا شده
• VOLTAGE OFFSET : +/- 10 ولت DC کاملاً جدا شده
• ابعاد
• 245 mm x 184 mm x 51 mm
• 9.6” x 7.2” x 2.0”
• PANEL CUTOUT
• 220 mm x 160 mm
• 8.7” x 6.3”
• حداکثر ضخامت پانل
• 8 mm
• 0.3”
