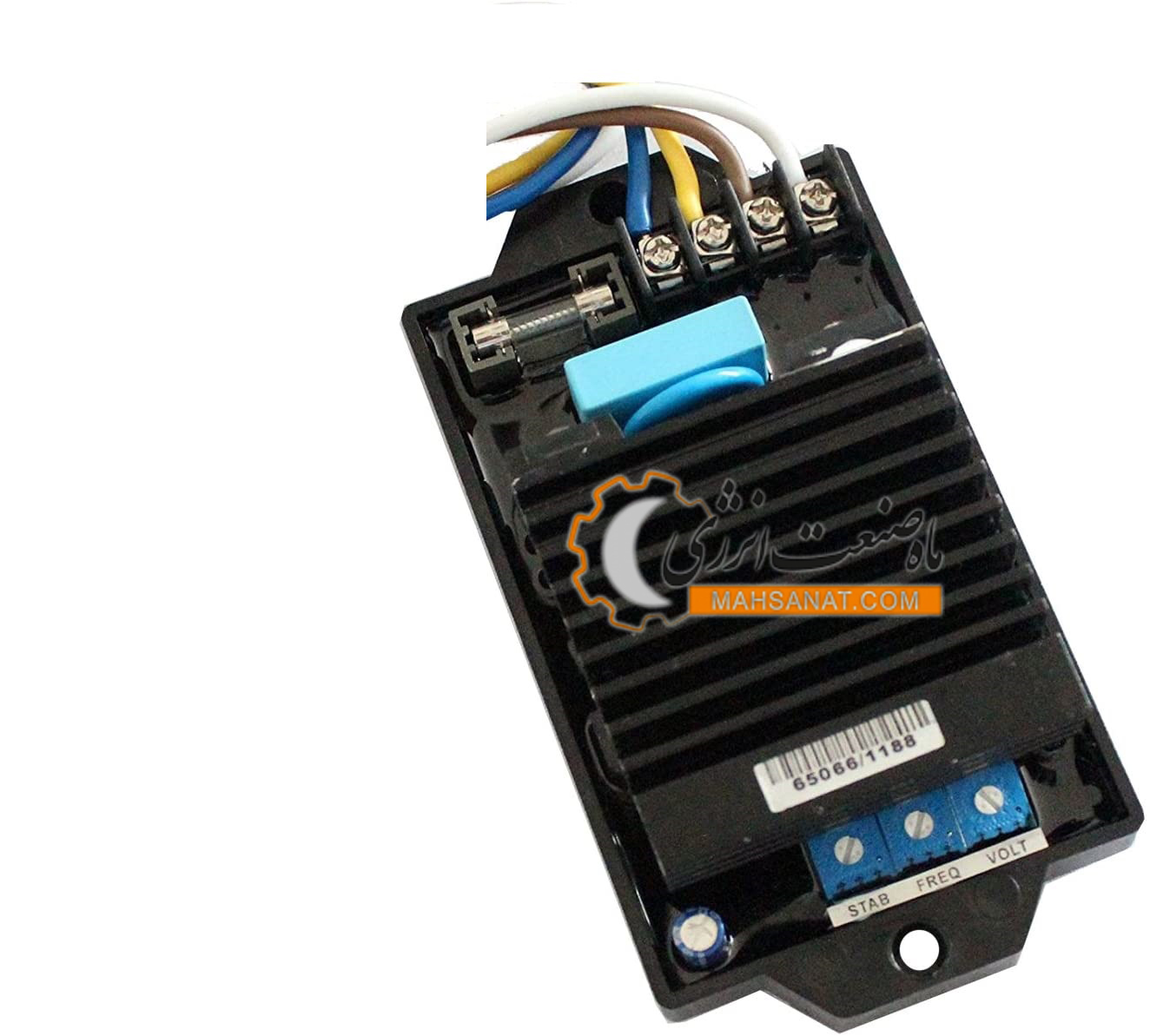

ای وی آر AVR-20 یک دستگاه الکترونیکی است که امکان تولید ولتاژ خروجی ثابت را برای آلترناتور فراهم‌می‌کند. این دستگاه دارای طراحی شاسی باز با قالب‌گیری رزینی بوده و برای نصب داخل جعبه ترمینال آلترناتور در نظر گرفته شده است. AVR-20 ولتاژ بین یکی از فازهای آلترناتور و نقطه نول را اندازه‌گیری کرده و ولتاژ DC اعمالی به سیم‌پیچ تحریک (Excitation) را تا رسیدن به ولتاژ مطلوب تنظیم می‌کند. این رگولاتور مجهز به مدار حفاظتی فرکانس پایین است. این ویژگی در شرایط اضافه‌بار یا توقف موتور، ولتاژ خروجی را کاهش می‌دهد.

در نتیجه، موتور دیزل در برابر گشتاور بیش از حد ناشی از جریان‌های راه‌اندازی بالای تجهیزات الکتریکی بزرگ محافظت می‌شود. به همین ترتیب، توقف موتور دیزل در حالت زیر بار نیز بدون ایجاد آسیب امکان‌پذیر است. نقشه سیم‌بندی ساده دستگاه، امکان تعویض سریع و آسان آن را فراهم می‌سازد. مرحله خروجی دستگاه از نوع تریستوری نیم‌موج (Half-Wave Thyristor) به همراه دیود هرزگرد (Free Wheeling Diode) است. به طور کلی، این واحد با تمام آلترناتورهای بدون جاروبک (Brushless) سازگار می‌باشد. برای این منظور، یک پتانسیومتر تنظیم پایداری (Stability Adjustment) نیز در نظر گرفته شده است.

رگولاتور AVR-20 دارای طراحی الکترونیکی ویژه بدون رله است. حداقل ولتاژ باقیمانده لازم برای راه‌اندازی (Build-up) برابر با 5 ولت AC می‌باشد. این دستگاه فاقد قطعات متحرک بوده و بنابراین قادر است در محیط‌های با لرزش بالا به‌طور مطمئن کار کند.

دانلود دیتاشیت AVR-20

• خروجی تریستوری نیم‌موج (Half-Wave Thyristor Output)
• جریان خروجی: 0 تا 20 آمپر
• ولتاژ خروجی: 0 تا 115 ولت
• طراحی مدار بدون رله (Relay-less Circuit Design)
• حفاظت فرکانس پایین (Low Frequency Protection)
• تنظیم ولتاژ داخلی (Built-in Voltage Adjustment)
• تنظیم پایداری (Stability Adjustment)
• قابلیت تنظیم ولتاژ از راه دور (Remote Voltage Adjustment Feature)
• سیم‌بندی ساده و نصب آسان (Easy Connection Scheme)
• سازگار با انواع مختلف آلترناتورها

این دستگاه با ولتاژ 230 ولت فاز به نول کار می‌کند. ولتاژ خروجی و همچنین ولتاژ تغذیه داخلی دستگاه، مستقیماً از ولتاژ ورودی حس‌شده (Input Sensing Voltage) تأمین می‌شود. برای راه‌اندازی اولیه، دستگاه به 5 ولت AC نیاز دارد. حداکثر ولتاژ خروجی تریستوری نیم‌موج برابر با 115 ولت است.

در حین کار، دستگاه به‌طور پیوسته ولتاژ ورودی را پایش کرده و برای حفظ ولتاژ در مقدار ثابت، ولتاژ تحریک (Excitation) را افزایش یا کاهش می‌دهد. رگولاتور AVR-20 تغییرات ولتاژ آلترناتور را در زمان تغییر بار، در حداقل مقدار ممکن نگه داشته و به رسیدن سریع به ولتاژ تنظیم‌شده کمک می‌کند.

نوع تنظیم ولتاژ از نوع P-I (تناسبی–انتگرالی) است؛ واکنش تناسبی سریع بوده و واکنش انتگرالی با عملکرد کندتر باعث بازگشت دقیق ولتاژ به مقدار تنظیم‌شده می‌شود.

پتانسیومتر پایداری، سرعت واکنش دستگاه را تنظیم می‌کند و این امکان را فراهم می‌سازد تا دستگاه با طیف گسترده‌ای از آلترناتورها سازگار باشد.

AVR-20 قادر است تا 20 آمپر جریان خروجی پیوسته تولیدکند. ولتاژ آلترناتور از طریق پتانسیومتر داخلی قابل تنظیم است. همچنین قابلیت تنظیم ولتاژ از راه دور نیز فراهم شده که در این حالت، مقدار پتانسیومتر خارجی باید 1 کیلو اهم باشد.

مدار حفاظت فرکانس پایین، در هنگام توقف موتور زیر بار، برای جلوگیری از آسیب، ولتاژ تحریک را قطع می‌کند. مقدار تنظیم‌شده کارخانه برای این حفاظت، 45 هرتز است.

ترمینال‌های تحریک (EXCITATION) آلترناتور نباید به هیچ نقطه‌ای به‌جز این واحد متصل شوند. نقاط نول (NEUTRAL) و تحریک مثبت (EXCITATION +) به‌صورت داخلی به یکدیگر متصل هستند.

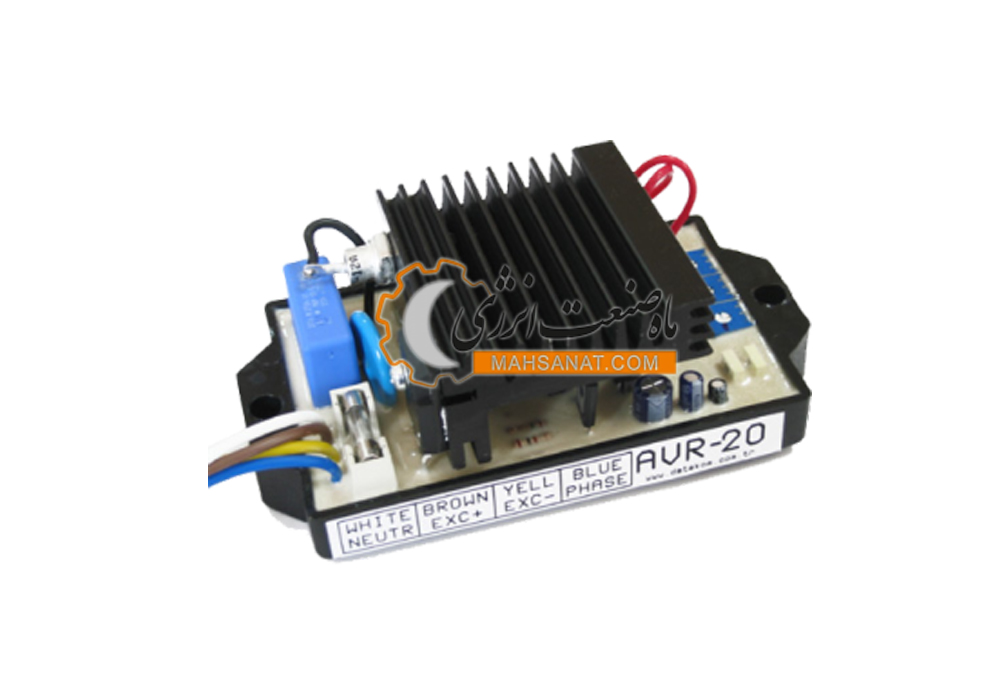

• PHASE-R: ورودی فاز آلترناتور

• NEUTRAL: ورودی نول آلترناتور که به‌صورت داخلی به ترمینال تحریک مثبت (EXCITATION +) متصل است.

• EXCITATION (+): ترمینال مثبت سیم‌پیچ تحریک که به‌صورت داخلی به ترمینال نول (NEUTRAL) متصل می‌باشد.

• EXCITATION (−): ترمینال منفی سیم‌پیچ تحریک
