لرزه گیر لوله :
فروش لرزه گیر لوله
لرزه گیر چیست؟
تجهیزاتی مانند کمپرسور ها، پمپ ها، فن ها، ولوله ها و همچنین اتصالات و غیره که در خطوط لوله مورد استفاده قرار می گیرند ممکن است ،
ارتعاشات، صدا و تنش های غیر قابل کنترلی به خط وارد کنند،
از این رو برای کاهش ارتعاش و لرزش و عدم استهلاک زودرس خط لوله از لرزه گیر ها استفاده می شود.
لرزه گیر ها با ثابت نگه داشتن تجهیزات در قسمت های مختلف خطوط لوله و همچنین نیرو های وارده در اثر انقباض و انبساط لوله ها و لرزش های ایجاد شده
در اثر کم و زیاد شدن فشار ماده داخل لوله ها را کاهش داده و یا به طور کامل این لرزش ها را قطع می‌کند.
ضربه گیر :
- ضربه گیرها ، انرژی وارد شده به واسطه برخود ضربه از دستگاه های مکانیکی را دریافت کرده و انرژی دریافتی را به شکل های مختلف انرژی آزاد می کند ، و اثرات آن را خنثی می سازد .
- ضربه گیر ها عموما زیر دستگاه ها قرار میگیرند .
لرزه گیر :
- برای دفع ارتعاش لوله از لرزه گیر استفاده می شود .
- لرزه گیر ها به صورت مستقیم به لوله ها متصل می شوند.
خصوصیات لرزه گیر : ( VIBRATION ABSORBER )
- کاهش صدا
- جلوگیری از انتقال ارتعاش
- جلوگیری از بزرگ شدن نشتی های ریز احتمالی در اتصالات بر اثر لرزش ممتد.
انواع لرزه گیر لوله :
- لرزه گیر آکاردئون
- لرزه گیر فلزی
- لرزه گیر خرطومی – فلزی
- لرزه گیر لاستیکی (غیر فلزی)

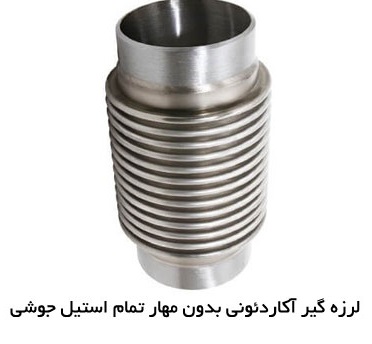

لرزه گیر آکاردئونی :
نوع آکاردئونی که یکی از انواع لرزه گیرهای فلزی صنعتی می باشد که موجب کاهش ارتعاشات زاویه ای، محوری و جانبی در خطوط لوله می شود. یکی از مهمترین اجزاء در طراحی لرزه گیر آکاردئونی، بلوز است. جنس بلوز، میزان انعطاف آن، ضخامت، شکل بلوز و تعداد پره های آن قابل تغییر بوده و روی کارایی این قطعه تأثیر می گذارد. لرزه گیر آکاردئونی شامل لوله، فلنج، غلاف داخلی، چرخ تنظیم کننده و پایه نگه دارنده چرخ ها و اجزای دیگری است.
مزایای لرزه گیر آکاردئونی :
- نوع اتصال فلنجی و پیچ و مهره
- مقاومت بالا در برابر دما و فشار بالا
- استفاده از پره در طراحی
لرزه گیر فلزی :
بدنه این نوع از لرزه گیر ها، از جنس فلز و آلیاژ های آن می باشد که مقاومت بیشتری نسبت به سایر لرزه گیر ها دارند.
گستره ی کاربرد این نوع لرزه گیر ها در صنایع پتروشیمی و کارخانجات بزرگ صنعتی بسیار زیاد است.
لرزه گیر های فلزی ارتعاشات و همچنین فشار ها و دما های وارده را تحمل می کنند که همین امر سبب کاهش خسارت می باشد.
به همین دلیل از آن ها در صنایع نفت و پتروشیمی بیشتر استفاده می شود.
اتصال لرزه گیر های فلزی به صورت جوشی، فلنجی و دنده ای می باشد.
اتصال فلنجی به راحتی قابل تعویض است، اتصال جوشی آب بندی مناسبی دارد و اتصال دنده ای قابلیت حذف ارتعاشات را در جهات مختلف عمودی و افقی و زاویه ای دارد.
انواع لرزه گیر فلزی :
- فلزی مهاردار
- خرطومی فلزی
- فنرهای فشاری
- مهاردار زاویه ای
- فلنج دار، جوشی
- یک لایه، چند لایه
لرزه گیر های خرطومی فلزی :
به دلیل انعطاف پذیری بالای لرزه گیر های خرطومی فلزی از آن ها می توان در شکل ها و زوایای مختلف استفاده کرد.
لرزه گیر خرطومی فلزی نیاز به فضای نصب کمتری نسبت به سایرین دارد.
همچنین این لرزه گیر ها خودشان در کاهش میزان لرزش های سیستم موثر بوده و به همین جهت، برای حذف لرزش ها و کاهش ارتعاشات سیستم دیگر نیازی به تجهیزات تقویت کننده و پشتیبان نخواهد بود.
انواع لرزه گیر لاستیکی :
- خرطومی، مهاردار
- یو نیورسال
- اتو کلاو
- دستگاه لرزاننده
- بلا دری مهاردار
- بلا دری مقاوم و انعطاف پذیر در برابر حرارت
مزایای لرزه گیر لاستیکی :
- قابلیت انعطاف پذیری بالا
- وزن سبک
- بیشترین کاربرد این لرزه گیر ها استفاده در پمپ ها است.
- نحوه اتصال به صورت فلنجی
- قابلیت حذف ارتعاشات را در جهات مختلف عمودی و افقی و زاویه ای
- مقاومت در برابر تنش های الکتریکی
- عدم نیاز به واشر و درزبند
- جلوگیری از اتلاف حرارت
