ماژول کومپ IL-NT RS232 / IL-NT RS232-485

در این بخش قصدداریم درمورد ماژول کومپ IL-NT-RS232-485 اطلاعاتی را در اختیارتان قراردهیم.

IL-NT RS232-485 یک کارت افزونه اختیاری برای فعال کردن InteliLiteNT RS232 و RS485 است.
این ماژول برای اتصال کامپیوتر یا Modbus مورد نیاز است. IL-NT RS232-485 یک ماژول دو پورت با رابط های RS232 و RS485 در کانال های COM مستقل است. RS232 به COM1 و RS485 به COM2 متصل میشود.

ماژول کومپ IL-NT RS232-485 - ماه صنعت انرژی

  • ماژول ارتباطی با دو پورت RS232 و RS485 برای اتصال کنترلرها به ابزار نرم افزاری ComAp LiteEdit برای نظارت و پیکربندی
  • قابلیت اتصال به کامپیوتر
  • هر دو پورت به طور مستقل کار می کنند.

افزونه دو پورت RS232 , RS485

  •  ماژول دو پورت با رابط های RS232 و RS485 در کانال های COM مستقل
  •  RS232 به COM1 و RS485 به COM2 متصل است
  •  سازگار با InteliLiteNT، InteliCompactNT و InteliDrive Lite

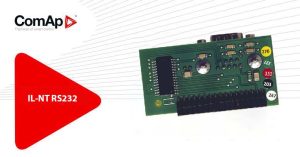

ماژول کومپ IL-NT RS232

IL-NT RS232-485 یک برد افزودنی حاوی پورت های RS232 و RS485 برای کنترلرهای InteliATSNT، InteliLiteNT، InteliCompact NT، MainsCompact NT و InteliDrive Lite است.

افزونه پورت RS232

برد افزودنی حاوی پورت RS232 برای کنترلرهای InteliLiteNT، InteliCompactNT و InteliDrive Lite

وایرینگ

نقشه وایرینگ ماژول کومپ IL-NT-RS232-485 - ماه صنعت انرژی

دانلود دیتاشیت IL-NT-RS232-485

نحوه قرارگیری ماژول

ابتدا باید درپوش را باز کنید (برای باز کردن از پیچ گوشتی استفاده کنید) و سپس ماژول را در قسمت مشخص شده قراردهید. هنگامی که آن را وارد کردید، ماژول زیر دندان های پلاستیکی قرارمیگیرد. در صورت نیاز به برداشتن آن، امن ترین راه این است که تمام پوشش پشتی را بردارید و ماژول را به صورت دستی جدا کنید.

ماژول کومپ IL-NT-RS232-485 - ماه صنعت انرژی

ماژول کومپ IL-NT-RS232-485 - ماه صنعت انرژی

جدول ماژول ها

ماژول ها IL-NT IC-NT ID-Lite IA-NT
I-LB/I-LB+ ✔️
I-LBA ✔️ ✔️ ✔️ ✔️
I-RB8 ✔️ ✔️ ✔️
I-RB8-231 ✔️ ✔️ ✔️
IG-IB ✔️ ✔️ ✔️
IG-IOM ✔️ ✔️
IGL-RA15 ✔️ ✔️ ✔️
IG-MTU/IG-MTU-C/MTU-2-1 ✔️ ✔️ ✔️
IGS-PTM ✔️ ✔️
IL-NT AOUT8 ✔️ ✔️ ✔️
L-NT RS232 ✔️ ✔️ ✔️ ✔️
IL-NT S-USB ✔️ ✔️ ✔️ ✔️
IL-NT BIO8 ✔️ ✔️ ✔️ ✔️
IC-NT-CT-BIO7 ✔️
IL-NT IO1 ✔️
IL-NT AIO ✔️
IL-NT FCM ✔️
IL-NT RS232-485 ✔️ ✔️ ✔️ ✔️
C-NT RD ✔️

نکته: سرعت ارتباط به نوع کنترلر و تنظیمات آن بستگی دارد.

کانکتورها

ماژول کومپ IL-NT-RS232-485- ماه صنعت انرژی

COM1 RS232 line
COM2 RS485 line
P1,P2 Balancing resistor
P3 Terminator jumper
P4 Boot jumper

شرکت ما به عنوان تامین‌کننده‌‌ی معتبر، با افتخار ماژول‌ها و بردهای کنترل‌کننده برای دیزل ژنراتورها را عرضه می‌نماید. این اجزاء الکترونیکی از اهمیت زیادی برخوردارند، زیرا نقش کلیدی در مدیریت و نظارت عملکرد دیزل ژنراتورها دارند. ماژول‌ها و بردهای ما با دقت بالا و به منظور افزایش کارایی و قابلیت اطمینان دیزل ژنراتورها طراحی شده‌اند. تیم ما همواره آماده ارائه مشاوره فنی به مشتریان برای انتخاب مناسب‌ترین راهکارها، همراه با گارانتی و خدمات پس از فروش است. تا اطمینان حاصل شود که مشتریان ما با خرید محصولات ما بهترین تجربه‌ی ممکن را خواهندداشت. برای خرید از ما همین الان با ما تماس گرفته‌ و نیاز خود را به کارشناسان متخصص ما اعلام کنید.

ما در ماه صنعت انرژی انواع برد کنترلی دیزل ژنراتور در برندهای دیپسی – دایف – کومپ – ودوارد و … به همراه ماژولهای برد کنترلی مخصوص دیزل ژنراتور را با بهترین قیمت و بهترین کیفیت برای شما عزیزان موجود داریم.
