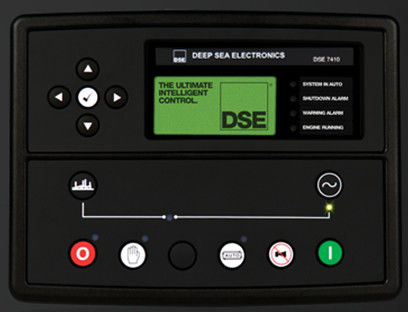

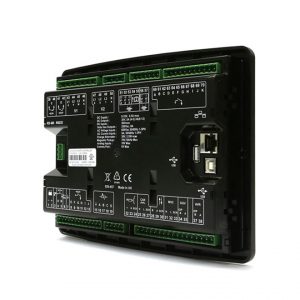

برد کنترلی دیپسی DSE7410 ، یک کنترل کننده و راه انداز اتوماتیک دیزل ژنراتور است . کنترلر پیشرفته ای که تعداد زیادی از پارامترهای موتور را نظارت می‌کند ، DSE7410 هشدارها ، خاموش شدن و اطلاعات وضعیت موتور را بر روی صفحه نمایش ال سی دی ، کامپیوتر از راه دور و به صورت آلارم اعلام می‌کند. این ماژول شامل پورت‌های RS232 ، RS485 و Ethernet و همچنین ترمینال‌های اختصاصی برای گسترش سیستم است.
توضیحات
مقدار سرعت ، فرکانس ، ولتاژ ، جریان ، فشار روغن ، دمای مایع خنک کننده ( آب ) و میزان سوخت ، ماژول هشدارها ، خاموش کردن و همچنین اطلاعات وضعیت موتور را در صفحه LCD که نمایش می دهد.
ماژول های سری DSE7410 سازگار با موتورهای الکترونیکی (CAN) و غیر الکترونیک که دارای سنسور مگنتیک پیکاپ می باشد است. و دارای تعدادی زیادی ورودی ، خروجی است و حفاظت های گسترده لازم جهت حفاظت موتور را دارا می باشد و بسیار انعطاف پذیر است تا بتوان سیستم را متناسب با طیف گسترده ای از کاربرد ها به راحتی تطبیق داد.
کنترلر را می توان با استفاده از نرم افزار DSE Configuration Suite PC به راحتی برنامه ریزی و پروگرام کرد.
ویرایش تنظیمات از طریق پانل جلوی برد نیز امکان پذیر است.
ویژگی‌های کلیدی
صفحه نمایش LCD با نور پس زمینه
دارای منوی 5 کلیده میباشد.
قابلیت ویرایش از طریق پانل جلویی با تنظیم پسورد را دارد
صفحه وضعیت قابل تنظیم است
حالت ذخیره ی انرژی دارد
دارای 11 ورودی دیجیتال میباشد
دارای 8 خروجی قابل تنظیم است
ورودی سنسور انعطاف پذیر میباشد
تایمر و آلارم قابل تنظیم است
3 آلارم برای نگهداری
قابلیت ثبت رخداد ها (250) را دارد
سازگار با طیف گسترده ای از موتورهای CAN ، از جمله پشتیبانی موتور tier 4 است
دارای PLC قابل برنامه ریزی جهت پروگرامینگ برای کاربردهای خاص میباشد
پشتیبانی از CAN و سنسور مگنتیک پیکاپ.
دسترسی آسان به صفحات تشخیص خطا
نظارت بر سطح سوخت و آلارم کاهش مقدار سوخت
آلارم خطای شارژ دینام
کنترل دستی سرعت ( سازگار با موتورهای CAN )
کنترل دستی پمپ سوخت
قابلیت تست موتور
قابلیت قطع کردن حفاظت ها
حفاظت توان اکتیو KW
حفاظت برگشت توان اکتیو KW
نشانگر آلارم LED و LCD
نظارت توان ( kwh, kvAr , kvAh , kvArh )
کنترل بار خروجی جهت تعویض بار
انتقال اتوماتیک بار
حفاظت نامتعادلی بار
حفاظت ارت فالت
دارای اتصال USB
قابلیت بکاپ گیری دارد
از نرم افزار DSE Configuration Suite PC برای پیکربندی و پروگرامینگ ساده استفاده می کند
زبان صفحه نمایش قابل تنظیم است
نظارت از راه دور اسکادا توسط نرم افزار DSE configueation Suite
انتخاب همزمان رابط های RS232,RS485 & Eternet
صفحه MODBUS قابل تنظیم
پشتیبانی از MODBUS RTU & TCP
قابلیت ارسال پیام کوتاه پیشرفته را دارد
صفحه نمایش های اضافی برای کمک به تشخیص مودم
تنظیم جهت سرعت IDLE
قابلیت توسعه با DSENet
مزایای کلیدی:
صفحه نمایش با وضوح 64*132
ساعت واقعی زمان رویدادها
تنظیم زمان و تاریخ چندگانه
برای حفظ بهینه عملکرد موتور می توان دوره های نگهداری را تنظیم کرد
ماژول ها را می توان با استفاده از MODBUS در سیستم های مدیریت ساختمان (BMS) ادغام کرد
قابلیت افزایش ورودی و خروجی با DSENet
نرم افزار کامپیوتر در دسترس
IP65
ویرایشگر PLC اجازه می دهد تا توابع و لاجیک های مختلف را برای کاربرد های خاص انجام داد
قادر به روشن ماندن 0 ولت برای 50mS ، در صورتیکه منبع حداقل 10v قبل از استارت داشته و در زمان قطع استارت ولتاژ منبع به 5v برسد.
بدون نیاز به باتری داخلی
LED و نور پس زمینه هنگام استارت خاموش میشوند.
حداکثر جریان کار
260mA در 12V ، 130mA در 24V
حداکثر جریان استندبای
120mA در 12V ، 65mA در 24V
دامنه تحریک
0-35v
خروجی A ( سوخت )
15آمپر DC در ولتاژ منبع تغذیه
خروجی B ( استارت )
15آمپر DC در ولتاژ منبع تغذیه
خروجی های C - D :
8آمپر ACدر 250 ولت AC
خروجی های کمکی E / J / I / H / G / F
2آمپر DC در ولتاژ منبع تغذیه
محدوده ولتاژ ژنراتور و باس
15v تا 333v- AC
محدوده فرکانس ژنراتور و باس
3.5 هرتز تا 75 هرتز
محدوده ولتاژ مگنتیک پیکاپ
+/- 0.5vتا 70v
محدوده فرکانس مگنتیک پیکاپ
10.000 هرتز ( حداکثر )
محدوده دمای نگهداری
-40 درجه سانتی گراد تا +85 درجه سانتی گراد
محدوده دمای کار
-30 درجه سانتی گراد تا +70 درجه سانتی گراد
