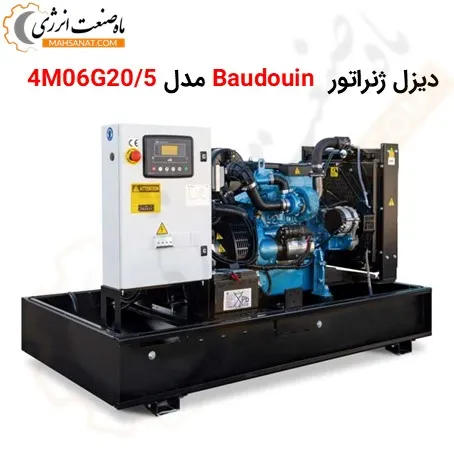

دیزل ژنراتور Baudouin مدل 4M06G20/5

در این بخش قصد داریم اطلاعات فنی درمورد دیزل ژنراتور Baudouin مدل 4M06G20/5 را در اختیارتان قراردهیم.

بادوین لوگو - ماه صنعت انرژی

مشخصات فنی دیزل ژنراتور Baudouin مدل 4M06G20/5

مشخصات موتور

  • بلوک ساختاری از نوع دروازه ای چدنی دارد.
  • سرسیلندرهای چدنی
  • پیستون‌های آلیاژ آلومینیوم با خاصیت خنک کننده روغن

سیستم خنک کننده

  • رادیاتور و شیلنگ های عرضه شده مستقیماً روی موتور نصب شده اند.
  • سیستم کنترل ترموستاتیک با تسمه
  • دارای پمپ خنک کننده

سیستم‌روغن کاری

  • ظرفیت روغن با ظرفیت بالا بصورت flat
  • فیلتر روغن با جریان کامل چرخشی

سیستم سوخت

  • پمپ تزریق سوخت نوع P و انژکتور برای فشار پاشش بیشتر، برای موتورهای با گاورنر الکترونیکی
  • سیستم تزریق فشار بالا Common Rail، برای موتورهای دارای فیلتر ECU Fine

سیستم‌ورودی و خروجی هوا

  • فیلتر هوای مخصوص نصب شده در عقب با نشانگر محدودیت
  • محافظ منیفولد اگزوز برای عایق حرارتی

سیستم الکتریکی

  • موتور استارت برقی 12 Vdc و دینام شارژ باتری
  • سنسورهای LOP + HWT

فلایویل و هوزینگ

  • محفظه چرخ فلایویل SAE 4 و فلایویل 7.5 اینچی، برای موتورهای 4M06G20/5 & 25/5 و 4M06G20/6 و 25/6
  • محفظه چرخ فلایویل SAE 3 و فلایویل 11.5 اینچی، برای سایر موتورها

مدل موتور

  • برند : بادووین
  • کشور سازنده : چین
  • توان دائم کار : 18KVA
  • توان نامی  : 20KVA
  • حجم کل موتور : 2.3 لیتر
  • سیستم تنفس : طبیعی
  • سیستم خنک کنندگی : آب
  • تزریق : مستقیم
  • نوع گاورنر: الکترونیکی
  • مصرف سوخت در 50 % توان نامی : 2.6 L/H
  • مصرف سوخت در 75 % توان نامی : 3.7 L/H
  • مصرف سوخت در 100 % توان نامی : 4.8 L/H
  • دور بر دقیقه : 1500 RPM
  • تعداد سیلندر : 4
  • چیدمان سیلندرها : خطی
  • نسبت تراکم: 17.5:1
  • ظرفیت روغن :9.5L
  • ظرفیت خنک کنندگی : 16L

مدل الترناتور - ماه صنعت انرژی

  • برند : استمفورد
  • مدل : SLG184E
  • کشور سازنده : چین
  • فرکانس : 50HZ
  • ولتاژ خروجی : 230/400V
  • ضریب توان نامی : 0.8
  • تعداد پل : 4



ابعاد و ورن 4M06G20/5

ابعاد 4M06G20/5 - ماه صنعت انرژی

  • ابعاد : 1064*627*786 میلیمتر
  • وزن : 277 کیلوگرم

ابعاد - ماه صنعت انرژی

  • ابعاد : 1055*580*855 میلیمتر
  • وزن : 290 کیلوگرم

دیزل ژنراتور بادووین

دیزل ژنراتور بادوین سال 1918 در کاسیس ، فرانسه تاسیس شد و در بخش‌های تجاری تولید نیروی دریایی و صنعتی فعالیت می‌کند. بادووین موتورهای دیزلی با بالاترین کیفیت را برای کاربردهای دریایی و تولید برق با دامنه 18 تا 4000 کیلووات ساعت طراحی و تولید کرده است. شبکه بادوین با مشخصات، راه اندازی، نگهداری و قطعات یدکی اصلی از مشتریان در بیش از 100 کشور پشتیبانی می‌کند. 100 سال تجربه در طراحی ، ساخت و کیفیت در هر موتور این شرکت وجود دارد. شما می توانید از محصولات بادوین انتظار قابلیت اطمینان ، دوام ، هزینه عالی و کیفیت اروپا را داشته باشید.

ویدیوی دیزل ژنراتور

مشخصات کلی ژنراتور

تعریف

ژنراتور تجهیزی است که توان مکانیکی ورودی را به توان الکتریکی در خروجی تبدیل می‌کند و در واقع نقشی در تولید توان ندارند و مبدل می باشند. در بازار ایران چندین نوع ژنراتور موجود می‌باشد که از مهم ترین آن ها استمفورد، مکالته، لروی سامر، مارلی و استمفورد پاور چین می‌باشد. کیفیت و سایز مناسب ژنراتور باعث عملکرد بهینه دیزل ژنراتور میشود.

ژنراتور

مشخصات کلی کوپله

تعریف

همانطور که از اسم آن پیداست ، دیزل ژنراتور از دو بخش اصلی دیزل و ژنراتور تشکیل شده‌است . از آنجائیکه برندهای سازنده موتور و ژنراتور متفاوت می‌باشند و هیچ شرکتی در دنیا نیست که موتور و ژنراتور را با هم تولیدکند ،لذا در انتخاب و ایجاد یک دیزل ژنراتور به توان دلخواه ، باید یک برند موتور و یک برند ژنراتور انتخاب نمود . پس از این مرحله فرایند کوپله آغاز می‌شود . این مرحله شامل فرایند اتصال موتور به ژنراتور ، ساخت شاسی متناسب با آن ، ساخت تابلو کنترل موتور و ژنراتور و ارتباط آن با قسمت های محتلف دیزل ژنراتور می‌باشد که به این فرایند کوپله کاری می گویند.

دیزل ژنراتور Baudouin مدل 6M33G715/5

ژنراتور کوپله فابریک

به ژنراتوری که عملیات کوپله ی آن در هر کشوری غیر از میهن عزیزمان انجام شده باشد ، کوپله فابریک می گویند و لازم است بدانید که هیچ یک از تولید کنندگان موتور یا ژنراتور ، خودشان عملیات کوپله را انجام نمی دهند.

مشخصات تابلو کنترل

تابلو کنترل:

تابلو کنترل دیزل ژنراتور را میتوان به عنوان مغزِ پردازنده و یا مرکز فرمان دیزل ژنراتور در نظر گرفت و بررسی و کنترل پارامترهای عملکردی دیزل ژنراتور و همچنین هماهنگی بین دیزل، ژنراتور و مصرف کننده جریان الکتریکی (برق) را به عهده دارد. بر اساس نحوه کارکرد (دستی و اوماتیک) و همچنین تعداد دیزل ژنراتور به چند گروه تقسیم میگردند. شاید بتوان این تابلوها با توجه به نوع استفاده بر روی دیزل ژنراتور به سه گروه ذیل طبقه بندی کرد :

  • تابلو دستی (Manual):

ساده ترین نوع تابلو است که برای شروع به کار دیزل ژنراتور نیاز به حضور و فرمان دستی اپراتور (ON/OFF) میباشد. این تابلوها دارای کلید اتوماتیک اضافه بار نیز هستند.

  • تابلو اتوماتیک (Emergency) :

این نوع تابلو نیاز به حضور کاربر برای راه اندازی دیزل ژنراتور ندارد. این نوع تابلو با قطع و وصل برق شهر به طور خودکار دیزل ژنراتور را وارد مدار و از آن خارج مینماید.

  • تابلو پارالل (Synchronize):

تابلو پارالل یا سنکرون قابلیت اتصال دو یا چند منبع تولید اعم از دیزل ژنراتور و یا برق شهر را با یکدیگر دارد. در این حالت امکان تقسیم بار بین دیزل ژنراتورها با نسبتهای دلخواه جهت انعطاف پذیری بیشتر مجموعه وجود دارد. تابلوهای سنکرون دیزل ژنراتور دارای حساسیتهای عملکردی و طراحی میباشند که نقصان در هر یک از آنها میتواند موجب خسارتهای جبران ناپذیری به مجموعه گردد. تابلو سنکرون دیزل ژنراتور امکان کار در هر دو حالت دستی و یا اتوماتیک را دارد. اطلاعات بیشتر در مورد تابلو سنکرون دیزل ژنراتور در بخش مربوطه بیشتر توضیح خواهیم داد.

دیزل ژنراتور Baudouin مدل 6M33G715/5

مشخصات کانوپی

تعریف کانوپی سایلنت

کانوپی به کاور و به اتاقکی گفته میشود که در قالب پوشش دیزل ژنراتور، میتواند باعث کاهش صدای دیزل ژنراتور شده و آن را در برابر شرایط محیطی ( باد ، باران ، رطوبت و … ) محافظت کند.

راهنمای خرید کانوپی سایلنت

نکته بسیار مهم در خرید کانوپی سایلنت توجه به استاندارد بودن آن می‌باشد. توجه داشته باشید که در صورت خرید کانوپی غیر استاندارد و عدم رعایت مشخصات ابعادی و فنی در نصب اتاقک بر روی ژنراتور ها، اگرچه می‌تواند منجر به کاهش قیمت کانوپی سایلنت شود‌، اما باعث مشکلاتی همانند داغ شدن ژنراتور ها خواهند شد. استفاده از مواد اولیه مرغوب همانند ورق های فلزی (جنس، آلیاژ و ضخامت) نوع رنگ و عایق های صوتی استفاده شده و همچنین نوارهای دور درب کانوپی سایلنت و صداگیری فن رادیاتور و ساختار داکت ورودی هوا می‌تواند در قیمت کانوپی و کارایی و عمر مفید آن‌ها متفاوت باشد.

پیشنهاد خرید دیزل ژنراتور بر حسب کاوا:

جدول - ماه صنعت انرژی

برای دریافت دیتاشیت این دیزل ژنراتور روی لینک زیر کلیک نمایید .

4M06G20.5

Baudouin

برند

بادوین

مدل

4M06G20/5

توان نامی

18KVA

حداکثر توان

20KVA

تعداد سیلندر

4

نوع گاورنر

الکترونیکی

چیدمان سیلندرها

خطی

حجم موتور

2.3 لیتر

سیستم خنک کنندگی

آب

تزریق

مستقیم

تنفس

طبیعی

نسبت تراکم

17.5:1

ابعاد کلی

1084*638*785 میلیمتر
