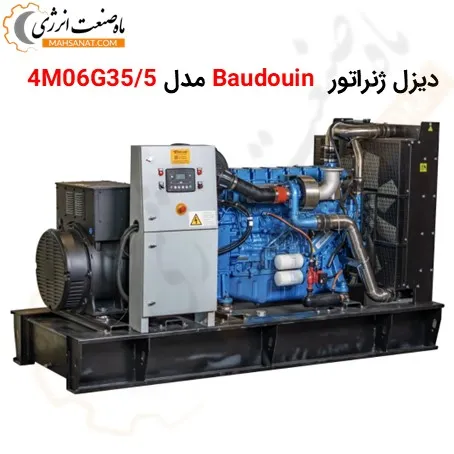

دیزل ژنراتور Baudouin مدل 4M06G35/5

در این بخش قصد داریم اطلاعات فنی درمورد دیزل ژنراتور Baudouin مدل 4M06G35/5 را در اختیارتان قراردهیم.

بادوین لوگو - ماه صنعت انرژی

موتور دیزل Baudouin 4M06G35/5 چیست؟

Baudouin 4M06G35/5 در حال حاضر یکی از موتورهای با قدرت پایین تا متوسط از سری 4M06 است. موتور 2.3 لیتری موتور با داشتن توربوشارژر تنفس می‌شود. سیستم سوخت از یک پمپ تزریق سوخت نوع P استفاده می‌کند که امکان فشار پاشش بالاتر را فراهم می‌کند. این موتور دیزل قابل اعتماد در حال حاضر در فرانسه و چین تولید می‌شود.

توان خروجی دیزل ژنراتور Baudouin مدل 4M06G35/5 چقدراست؟

این موتور 4M06G35/5 Baudouin با سرعت 1500 دور در دقیقه کار می‌کند و خلاف جهت عقربه‌های ساعت می‌چرخد. در حالی که این کار را انجام می دهد، 44.3 اسب بخار (33kWm) تولید می‌کند.

موتور دیزل Baudouin 4M06G35/5 با چه قدرتی کار می‌کند؟

این موتور را می‌توان در ژنراتورهای دیزلی با درجه قدرت Prime (PRP) یا Standby (ESP) استفاده کرد.

ابعاد موتور دیزل Baudouin 4M06G35/5 چقدراست؟

ابعاد این موتور دیزلی بادوین 1120 میلی متر طول، 627 میلی متر عرض و 786 میلی متر ارتفاع است.  وزن خشک آن 280 کیلوگرم است.  سیلندرها دارای سوراخ 89 میلی‌متری و کورس 92 میلی‌متری هستند. جفت کردن این موتور با یک دینام می‌تواند یک منبع تولید برق ایده‌آل باشد.

مشخصات فنی دیزل ژنراتور Baudouin مدل 4M06G35/5

مشخصات موتور

  • بلوک ساختاری از نوع دروازه ای چدنی دارد.
  • سرسیلندرهای چدنی
  • پیستون‌های آلیاژ آلومینیوم با خاصیت خنک کننده روغن

سیستم خنک کننده

  • رادیاتور و شیلنگ های عرضه شده مستقیماً روی موتور نصب شده اند.
  • سیستم کنترل ترموستاتیک با تسمه
  • دارای پمپ خنک کننده

سیستم‌روغن کاری

  • ظرفیت روغن با ظرفیت بالا بصورت flat
  • فیلتر روغن با جریان کامل چرخشی

سیستم سوخت

  • پمپ تزریق سوخت نوع P و انژکتور برای فشار پاشش بیشتر، برای موتورهای با گاورنر الکترونیکی
  • سیستم تزریق فشار بالا Common Rail، برای موتورهای دارای فیلتر ECU Fine

سیستم‌ورودی و خروجی هوا

  • فیلتر هوای مخصوص نصب شده در عقب با نشانگر محدودیت
  • محافظ منیفولد اگزوز برای عایق حرارتی

سیستم الکتریکی

  • موتور استارت برقی 12 Vdc و دینام شارژ باتری
  • سنسورهای LOP + HWT

مشخصات فنی دیزل بادوین

  • برند : بادووین
  • مدل : 4M06G35/5
  • کشور سازنده : چین
  • توان نامی : 30KVA
  • حداکثر توان : 35KVA
  • ولتاژ : 230 تا 400 ولت
  • حجم کل موتور : 2.3 لیتر
  • سیستم تنفس : توربوشارژ
  • سیستم خنک کنندگی : آب
  • نوع تزریق : مستقیم
  • نوع گاورنر: الکترونیکی
  • مصرف سوخت در 50 % توان نامی : 4.1 L/H
  • مصرف‌سوخت در 75 % توان نامی : 5.4 L/H
  • مصرف سوخت در 100 % توان نامی : 7.6 L/H
  • دور بر دقیقه : 1500 RPM
  • تعداد سیلندر : 4
  • چیدمان سیلندر » خطی
  • نسبت تراکم: 17.5:1
  • ظرفیت مخزن روغن :9.5L
  • ظرفیت مخزن خنک کننده : 16L
  • ظرفیت‌مخزن سوخت : 100L
  • سیستم سوخت : پمپ مکانیکی
  • نوع IP : نوع H

مدل آلترناتور

  • برند آلترناتور : استمفورد پاور
  • مدل : SLG184G
  • کشور سازنده : چین
  • فرکانس : 50 هرتز
  • ضریب توان نامی : 0.8
  • تعداد پل : 4
  • ولتاژ خروجی : 230-400ولت



ابعاد و ورن 4M06G35/5

ابعاد 4M06G20/5 - ماه صنعت انرژی

همراه با کانوپی :

  • وزن : 1130kg
  • ابعاد : 220*165*100 cm

بدون کانوپی :

  • وزن : 920kg
  • ابعاد : 220*150*100 cm

دیزل ژنراتور بادووین

دیزل ژنراتور بادوین سال 1918 در کاسیس ، فرانسه تاسیس شد و در بخش‌های تجاری تولید نیروی دریایی و صنعتی فعالیت می‌کند. بادووین موتورهای دیزلی با بالاترین کیفیت را برای کاربردهای دریایی و تولید برق با دامنه 18 تا 4000 کیلووات ساعت طراحی و تولید کرده است. شبکه بادوین با مشخصات، راه اندازی، نگهداری و قطعات یدکی اصلی از مشتریان در بیش از 100 کشور پشتیبانی می‌کند. 100 سال تجربه در طراحی ، ساخت و کیفیت در هر موتور این شرکت وجود دارد. شما می توانید از محصولات بادوین انتظار قابلیت اطمینان ، دوام ، هزینه عالی و کیفیت اروپا را داشته باشید.

ویدیوی دیزل ژنراتور

مشخصات کلی ژنراتور

تعریف

ژنراتور تجهیزی است که توان مکانیکی ورودی را به توان الکتریکی در خروجی تبدیل می‌کند و در واقع نقشی در تولید توان ندارند و مبدل می باشند. در بازار ایران چندین نوع ژنراتور موجود می‌باشد که از مهم ترین آن ها استمفورد، مکالته، لروی سامر، مارلی و استمفورد پاور چین می‌باشد. کیفیت و سایز مناسب ژنراتور باعث عملکرد بهینه دیزل ژنراتور میشود.

ژنراتور

مشخصات کلی کوپله

تعریف

همانطور که از اسم آن پیداست ، دیزل ژنراتور از دو بخش اصلی دیزل و ژنراتور تشکیل شده‌است . از آنجائیکه برندهای سازنده موتور و ژنراتور متفاوت می‌باشند و هیچ شرکتی در دنیا نیست که موتور و ژنراتور را با هم تولیدکند ،لذا در انتخاب و ایجاد یک دیزل ژنراتور به توان دلخواه ، باید یک برند موتور و یک برند ژنراتور انتخاب نمود . پس از این مرحله فرایند کوپله آغاز می‌شود . این مرحله شامل فرایند اتصال موتور به ژنراتور ، ساخت شاسی متناسب با آن ، ساخت تابلو کنترل موتور و ژنراتور و ارتباط آن با قسمت های محتلف دیزل ژنراتور می‌باشد که به این فرایند کوپله کاری می گویند.

دیزل ژنراتور Baudouin مدل 6M33G715/5

ژنراتور کوپله فابریک

به ژنراتوری که عملیات کوپله ی آن در هر کشوری غیر از میهن عزیزمان انجام شده باشد ، کوپله فابریک می گویند و لازم است بدانید که هیچ یک از تولید کنندگان موتور یا ژنراتور ، خودشان عملیات کوپله را انجام نمی‌دهند.

مشخصات تابلو کنترل

تابلو کنترل:

تابلو کنترل دیزل ژنراتور را میتوان به عنوان مغزِ پردازنده و یا مرکز فرمان دیزل ژنراتور در نظر گرفت و بررسی و کنترل پارامترهای عملکردی دیزل ژنراتور و همچنین هماهنگی بین دیزل، ژنراتور و مصرف کننده جریان الکتریکی (برق) را به عهده دارد. بر اساس نحوه کارکرد (دستی و اوماتیک) و همچنین تعداد دیزل ژنراتور به چند گروه تقسیم میگردند. شاید بتوان این تابلوها با توجه به نوع استفاده بر روی دیزل ژنراتور به سه گروه ذیل طبقه بندی کرد :

  • تابلو دستی (Manual):

ساده ترین نوع تابلواست که برای شروع به کار دیزل ژنراتور نیاز به حضور و فرمان دستی اپراتور (ON/OFF) میباشد. این تابلوها دارای کلید اتوماتیک اضافه بار نیز هستند.

  • تابلو اتوماتیک (Emergency) :

این نوع تابلو نیاز به حضور کاربر برای راه اندازی دیزل ژنراتور ندارد. این نوع تابلو با قطع و وصل برق شهر به طور خودکار دیزل ژنراتور را وارد مدار و از آن خارج مینماید.

  • تابلو پارالل (Synchronize):

تابلو پارالل یا سنکرون قابلیت اتصال دو یا چند منبع تولید اعم از دیزل ژنراتور و یا برق شهر را با یکدیگر دارد. در این حالت امکان تقسیم بار بین دیزل ژنراتورها با نسبتهای دلخواه جهت انعطاف پذیری بیشتر مجموعه وجود دارد. تابلوهای سنکرون دیزل ژنراتور دارای حساسیتهای عملکردی و طراحی میباشند که نقصان در هر یک از آنها میتواند موجب خسارتهای جبران ناپذیری به مجموعه گردد. تابلو سنکرون دیزل ژنراتور امکان کار در هر دو حالت دستی و یا اتوماتیک را دارد. اطلاعات بیشتر در مورد تابلو سنکرون دیزل ژنراتور در بخش مربوطه بیشتر توضیح خواهیم داد.

دیزل ژنراتور Baudouin مدل 6M33G715/5

مشخصات کانوپی

تعریف کانوپی سایلنت

کانوپی به کاور و به اتاقکی گفته میشود که در قالب پوشش دیزل ژنراتور، میتواند باعث کاهش صدای دیزل ژنراتور شده و آن را در برابر شرایط محیطی ( باد ، باران ، رطوبت و … ) محافظت کند.

راهنمای خرید کانوپی سایلنت

نکته بسیار مهم در خرید کانوپی سایلنت توجه به استاندارد بودن آن می‌باشد. توجه داشته باشید که در صورت خرید کانوپی غیر استاندارد و عدم رعایت مشخصات ابعادی و فنی در نصب اتاقک بر روی ژنراتور ها، اگرچه می‌تواند منجر به کاهش قیمت کانوپی سایلنت شود‌، اما باعث مشکلاتی همانند داغ شدن ژنراتور ها خواهند شد. استفاده از مواد اولیه مرغوب همانند ورق های فلزی (جنس، آلیاژ و ضخامت) نوع رنگ و عایق های صوتی استفاده شده و همچنین نوارهای دور درب کانوپی سایلنت و صداگیری فن رادیاتور و ساختار داکت ورودی هوا می‌تواند در قیمت کانوپی و کارایی و عمر مفید آن‌ها متفاوت باشد.

دیزل ژنراتور Baudouin مدل 4M06G25/5

پیشنهاد خرید دیزل ژنراتور بر حسب کاوا:

جدول - ماه صنعت انرژی

Baudouin

برند

بادوین

مدل

4M06G35/5

توان نامی

30KVA

حداکثر توان

35KVA

تعداد سیلندر

4

نوع گاورنر

الکترونیکی

چیدمان سیلندرها

خطی

حجم موتور

2.3 لیتر

سیستم خنک کنندگی

آب

تزریق

مستقیم

تنفس

توربوشارژ

نسبت تراکم

17.5:1

سیستم سوخت

پمپ مکانیکی

ظرفیت مخزن روغن

9.5 لیتر

ظرفیت مخزن آب

16 لیتر

ظرفیت مخزن سوخت

100 لیتر
