برد کنترلی دیپسی DSE8620 MKII

در این بخش قصد داریم اطلاعاتی را درمورد برد کنترلی دیپسی DSE8620 MKII در اختیارتان قراردهیم.

کنترلر سنکرون و با قابلیت چنج اور به صورت اتوماتیک و تقسیم بار

• برد دیپسی (DSE8620 MKII) یک کنترلر اتوماتیک با قابلیت شناسایی قطع برق شهر است که مناسب سنکرون کردن یک ژنراتور گازی یا دیزل ژنراتور با شبکه برق‌است.
• برد به صورت اتوماتیک در صورت قطع شدن برق دیزل ژنراتور را استارت می کند و به صورت کامل اتوماتیک انتقال برق از شبکه به دیزل را انجام می دهد(چنج اور).
• که در زمان برگشت برق شهر با برق شهر سنکرون شده و دیزل را از مدار خارج می کند که هیچ گونه چشمکی در برق تاسیسات یا ساختمان یا کارخانه خود مشاهده نخواهید کرد.
• این کنترلر را می توان تنظیم کرد تا به صورت کنترلر DSE8610 MKII کار کند. وقتی این کنترلر  عنوان کنترلر 8610MKII کار می کند می تواند تقسیم بار بین ژنراتور با ژنراتور را انجام دهد و آنها را سنکرون کند.
• این برد طراحی شده است تا یک دیزل ژنراتور را با یک شبکه برق شهر سنکرون کند و این برد به صورت اتوماتیک چنج اور از برق شهر به دیزل ژنراتور و برعکس از ژنراتور به برق شهر را در زمان قطع و وصل برق شهر انجام می‌دهد و می‌تواند دیزل ژنراتور را با برق شهر سنکرون کرده تا هیچ گونه چشمکی در زمان برگشت برق شهر مشاهده نشود. و همچنین در زمان پیک بار می تواند با شبکه سنکرون شده و پیک بار را تامین کند.

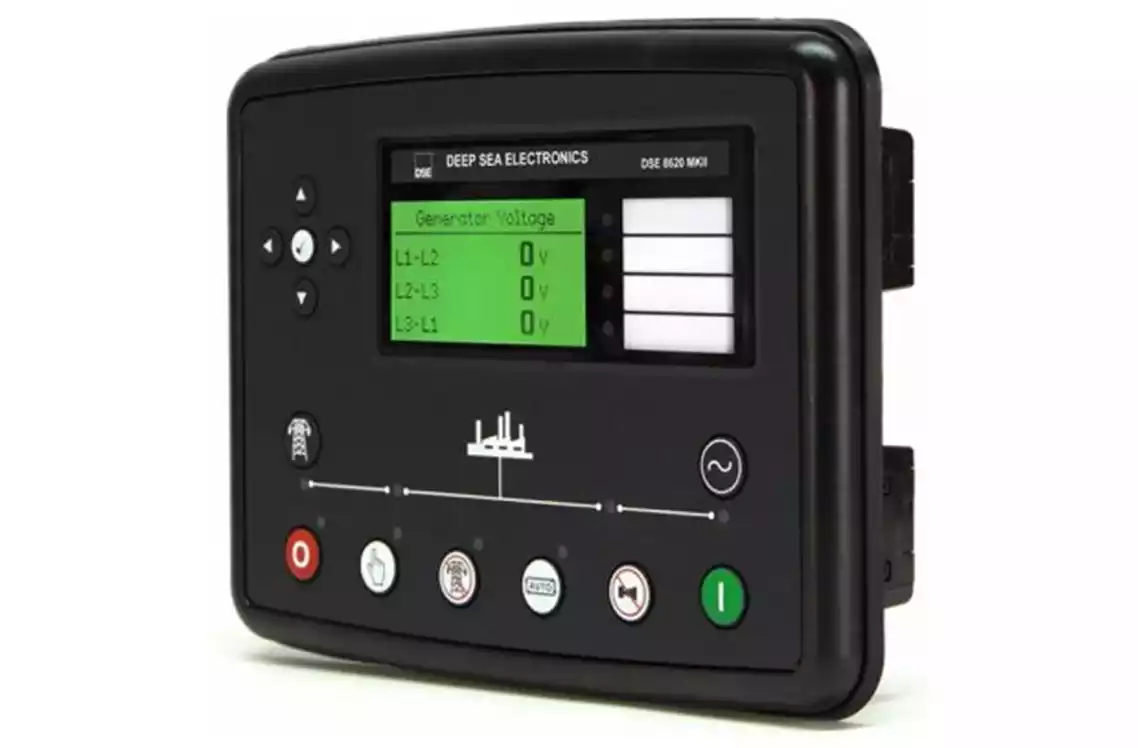

8620 MKII

• دارای صفحه نمایش LCD بوده و از چندین زبان پشتیبانی می کند. دارای نمایشگرهای LCD قابل برنامه ریزی می باشد.
• این برد دارای سیستم های ارتباطی RS232, RS485  و اترنت Ethernet برای کنترل از راه دور و مانیتورینگ می باشد و همچنین می توان آن را به سیستم کنترل کارخانه یا ساختمان متصل کرد.
• سیستم گزارش رخداد این کنترلر (event log) رخداد را ذخیره می کند تا بتوان به راحتی نگهداری و مانیتورینگ سیستم های حفاظتی، اندازه گیری را انجام داد.
• دارای ورودی های سنسور قابل برنامه ریزی 0 V to 10 V & 4 mA to 20 mA است. دارای سیستم ارتباطی گسترده می باشد و به وسیله ی اکسپنشن می توان ورودی و خروجی های آن را افزایش داد.
• استفاده از نرم افزار DSE PC Configuration Suite برنامه ریزی و تغییر پارامتر ها شامل ورودی، خروجی و تایمرها را بسیار آسان تر کرده و به صورت همزمان می توان از تمام پورت های ارتباطی تعبیه شده روی برد استفاده کرد. این کنترل مناسب رنج وسیعی از کاربرد های سنکرون و تقسیم بار می باشد.

ورود به سایت DEEPSEA

خرید برد کنترلی دیپسی 8620mkii

قابلیت های مهم تقسیم بار و سنکرونایزینگ

• انتقال برق از دیزل ژنراتور به برق شهر بدون چشمک و قطعی
• قابلیت برنامه ریزی جهت از بین بردن پیک بار (کنترل به صورت اتوماتیک برق مصرفی مجموعه یا کارخانه شما را اندازه گیری می کند و در صورت مصرف بیشتر از حد تعیین شده دیزل ژنراتور را روشن کرده و با برق شهر سنکرون می شود و مقدار بار اضافی را تامین می کند. با این قابلیت در زمان پیک بار مقدار توان تعریف شده توسط دیزل ژنراتور تامین می شود)
• در صورت اعلام زمان بندی قطع برق، می توان قبل از قطع برق با شبکه سنکرون شده و بار توسط دیزل ژنراتور تامین کرد و در زمان وصل برق شهر به صورت اتوماتیک کنترلر با شبکه سنکرون شده و بار را به شبکه انتقال می دهد. با این ویژگی در زمان قطعی های تابستان در صورت اعلام زمان قطعی می توان از چشمک و  قطعی برق در کارخانه یا ساختمان یا اداره جلوگیری کرد.
• زمان بندی را می توان داخل کنترلر برنامه ریزی کرده که خود کنترلر به صورت اتوماتیک در زمان خاصی از روز برق را توسط دیزل ژنراتور تامین کند و شما هیچ گونه چشمکی نخواهید دید.
• قابلیت کنترل مقدار توان انتقال داده شده توسط دیزل ژنراتور به شبکه برق در زمان سنکرون
• قابلیت کنترل سرعت و فرکانس به صورت دستی
• حفاظت ROCOF & vector shift
• Mains (Utility) decoupling
• Mains (Utility) decoupling test mode
• کنترل مستقیم AVR و گاورنر
• تطبیق و تنظیم ولتاژ و فرکانس و زاویه فاز جهت سنکرون شدن دیزل ژنراتور با شبکه
• تقسیم دقیق بار اکتیو و راکتیو با شبکه
• قابلیت تنظیم دستی ولتاژ و فرکانس
• دارای حفاظت های فرکانس بالا، فرکانس پایین، ولتاژ بالا، ولتاژ پایین ، اتصال کوتاه، ارت فالت، ارت فالت محدود شده ، اضافه بار اکتیو و راکتیو، توالی جریان منفی(نامتعادلی بار)

برای مشاهده ویدیوی این محصول کلیک نمایید .

ویژگی‌های مهم برد کنترلی دیپسی DSE8620 MKII

• قابلیت جامع و کامل سنکرونایزینگ و تقسیم بار را دارا می‌باشد .
• کنترل‌کننده داخلی گاورنر و AVR است .
• کنترل مقدار بار ثابت انتقال‌داده‌شده به شبکه برق شهر در زمان سنکرون (بیشتر در نیروگاه‌های دیزلی و گازی کاربرد دارد)
• کنترل مقدار توان راکتیو سلفی و خازنی (KVAR) انتقال داده‌شده به شبکه برق شهر در زمان سنکرون
• حفاظت جداکردن دیزل ژنراتور از شبکه در زمان خطا Mains (Utility) decoupling
• تشخیص از دست رفتن شبکه در زمان کار در حالت سنکرون با شبکه Mains ( Utility ) failure detection
• قابلیت مانیتورینگ توان شبکه (kW, kV Ar, kV A & pf)
• حفاظت مقدار توان انتقال داده شده به شبکه kW export protection
• قابلیت کنترل پیک شبکه Peak lopping & shaving functionality
• صفحه نمایش با چراغ LED و پشتیبانی از چندین زبان مختلف
• قابلیت استارت اتوماتیک و دستی
• ذخیره ۲۵۰ رویداد مختلف به ترتیب زمان
• منوی ۵ کلیده دارد
• قابلیت برنامه‌ریزی نوشته و عکس‌ها در زمان روشن‌شدن کنترلر و نمایش آن‌ها
• قابلیت توسعه ورودی و خروجی ها به وسیله DSENet

• ضبط داده ها

• دارای PLC داخلی جهت پروگرام لاجیک های خاص سیستم های خاص
• درای قابلیت خاموش کردن حفاظت ها
• برنامه ریزی و کنترل کامل توسط کامپیوتر از طریق ارتباط های USB, RS232, RS485 & Ethernet
• قابلیت برنامه ریزی از صفحه ی جلو با امکان تنظیم کردن پسورد
• حالت ذخیره انرژی
• اندازه گیری های پارامتر های ۳ فاز ژنراتور و حفاظت های مربوطه
• مانیتورینگ جریان ژنراتور و توان (kW, kvar, kVA, pf)
• آلارم اضافه بار توان اکتیو و توان راکتیو
• آلارم توان معکوس
• حفاظت اضافه جریان و اتصال کوتاه
• حفاظت عدم تعادل بار (جریان توالی منفی)
• حفاظت ارت فالت محدود شده و غیر محدود شده

• کنترل کلید ها قدرت توسط دکمه های روی برد

• قابلیت برنامه ریزی خروجی ها جهت رله سوخت و رله استارت در زمان استفاده از سیستم ارتباطی CAN با ECU
• ۸ خروجی DC قابل برنامه ریزی
• ۲ خروجی قابلی برنامه ریزی رله خشک
• ۴ ورودی و خروجی آنالوگ قابل برنامه ریزی
• سنسورهای داخلی جهت برای پشتیبانی سنسورهای 0 V to 10 V & 4 mA to 20 mA
• ۱۲ ورودی دیجیتال قابل برنامه ریزی
• قابلیت برنامه ریزی جهت بار فرضی 5 پله و کنترل بار 5 پله
• قابلیت کنترل سرعت از طریق CAN، سینسور پیکاپMPU، و فرکانس ژنراتور
• دارای ساعت داخل
• کنترل دستی و اتوماتیک پمپ سوخت
• برنامه ریزی ساعت کارکرد موتور
• کنترل مقدار مصرف سوخت و آلارم پایین بودن مقدار سوخت
• قابلیت استفاده همزمان از تمام پورت های ارتباطی
• قابلیت مانیتورینگ از راه دور از طریق SCADA
• پشتیبانی از پروتکل RTU & TCP و دارای صفحه قابل برنامه ریزی Modbus جهت ارتباط با سیستم های مانیتورینگ ساختمان (BMS) یا صنعتی
• ۳ آلارم قابل برنامه ریزی جهت نگهداری
• سازگار با دیزل های CAN شامل استاندار tier4
• قابلیت برنامه ریزی راحت توسط DSE Configuration Suite PC
• IP65

dse8620 mkii

برد‌ کنترل‌ دیزل‌‌ژنراتور درواقع اصلی‌ترین بخش دیزل‌ژنراتور‌‌است‌و آن را می‌توان قلبِ یک مجموعه ژنراتوردانست. چرا که این‌قطعه امکان روشن و یا خاموش شدن ژنراتور به صورت خودکار را ارائه‌می‌کند.وقتی که قطعه «سوئیچ خودکار انتقال» احتیاج به روشن کردن ژنراتور داشته‌باشد، پیام را به برد کنترل دیزل ژنراتور ارسال‌می‌کند و این قطعه نیز دستور شروع به کار ژنراتور را صادرمی‌کند.پس از روشن شدن ژنراتور، این قطعه استارتر را خاموش‌می‌کند. از سوی دیگر، هنگامی که سوئیچ خودکار انتقال تصمیم به خاموش کردن دستگاه‌کند، این درخواست را به برد کنترل دیزل ژنراتور ارسال می‌کند‌ تا ژنراتور خاموش‌شود.

کنترلر دیپسی

برد دیزل‌ژنراتور یک قطعه حیاتی است که بایستی حتما در جلوگیری از خرابی دیزل ژنراتور و موتور برق مورد استفاده‌قراربگیرد. عملکرد آن مانند یک چراغ راهنمایی و رانندگی‌است که کلیه پارمترهای اساسی از قبیل دمای آب _ دور موتور _فرکانس _ فشار روغن _ ولـتاژ  و… را علاوه بر نمایش، کنترل و محافظت‌می‌کند.به این طریق که اگر پارامترها دارای مقادیر مجازباشند مانند چراغ سبز راهنما و رانندگی به دیزل ژنراتور اجازه ادامه فعالیت را می‌دهد و چناچه اندازه یک پارامتر به محدوده غیر مجاز نزدیک شود. مانند چراغ زرد ، برد کنترل دیزل ژنراتور اعلام آلارم‌کرده اما کماکان به دیزل ژنراتور اجازه کار و فعالیت‌می‌دهد ولی چناچه اندازه آن پارامتر کمتر و یا بیشتر از حد نرمال‌باشد و وارد محدوده غیرمجاز شود،برد دیزل ژنراتور مانند چراغ قرمز باعث خاموش شدن دیزل ژنراتورمی‌گردد و به این ترتیب برد کنترل دیزل ژنراتور مانع از آسیب دیدگی دیزل ژنراتور می‌شود. کنترلر دیزل ژنراتور یا به اصطلاح برد کنترل دیزل ژنراتور همانند مغز انسان برای دیزل ژنراتور عمل‌می‌کند.

مزایای اصلی برد کنترلی دیپسی DSE8620 MKII

• RS232 & RS485 هر دو می توانند به صورت همزمان استفاده شوند.
• دارای پرت DSENET برای توسعه قابلیت های کنترلر
• می توان از آن به جای برد 8610MKII استفاده کرد
• درای PLC‌ داخلی
• قابلیت کنترل ۵ بار مختلف جهت تست بارداری دیزل ژنراتور
• قابلیت کنترل ۵ بار مختلف جهت اضافه یا کم کردن (کنترل بارهای متصل به ژنراتور)
• دارای تعداد زیاد ورودی وخروجی
• ساپورت تمام زبان ها
• نرم افزار برنامه ریزی و پروگرامینگ کنترلر Configuration Suite PC software
• اتصال مستقیم به کامپیوتر از طریق USB
• قابلیت مانیتورینگ از طریق اترنت Ethernet

اکسپنشن ها:

• اکسپنشن ورودی DSE2130
• اکپنشن خروجی DSE2157
• اکسپنشن ارتقا دهنده CAN/MSC  DSE124
•  اکسپنشن 2133  برای کنترل سنسور دما و ترموکوپل (RTD)
• DSE2131 Ratio-metric Input
• DSE2152 Ratio-metric Output
• DSE2548 LED Expansion

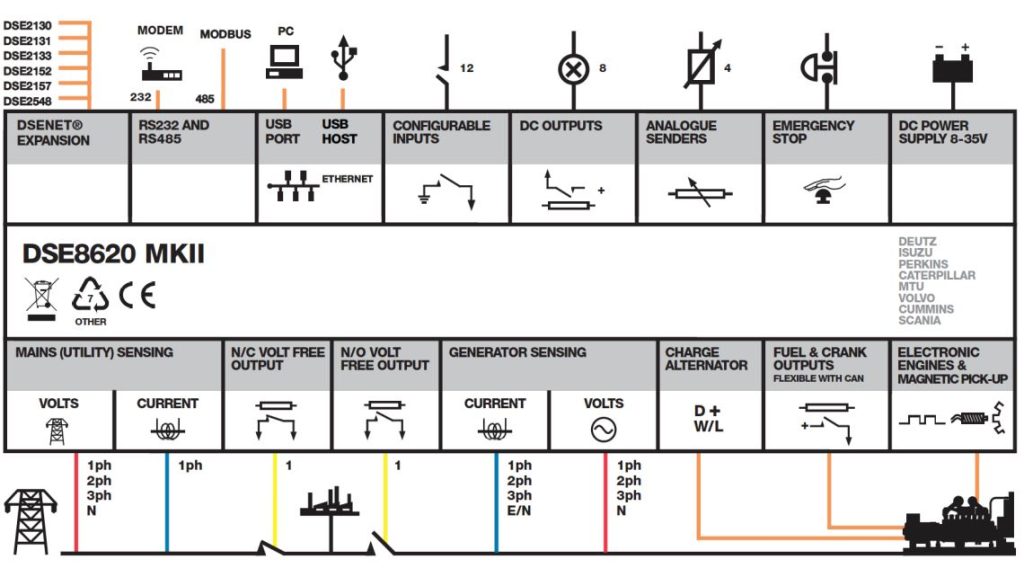

dse8620 mkii wiring diagram

برد کنترلی دیپسی DSE8620 MKII

deep sea 8610 mkii manual pdf

deep sea 8610 mkii manual pdf

dse8620 mkii manual

DSE8620-MKII-Installation-Instructions

برای دانلود دیتاشیت محصول روی لینک زیر کلیک نمایید .

DSE8620-MKII-Data-Sheet
