رگولاتور ولتاژ دیزل ژنراتور یا ای وی آر (AVR) دیزل ژنراتور

رگولاتور ولتاژ دیزل ژنراتور بصورت یک برد الکترونیکی بروی تابلو کنترلر دیزل ژنراتور نصب می‌گردد ، که وظیفه اصلی آن کنترل ولتاژ خروجی ژنراتور می‌باشد که با تغیر دور موتور و کنترل آن ولتاژ خروجی را تنظیم می‌نماید. رگولاتور‌ولتاژ دیزل ژنراتور یا ای وی آر (avr) ژنراتور در ارتباط مستقیم با سیستم تحریک ژنراتور‌های بدون جاروبک می‌باشند . بدین صورت که  با تولید جریان از نوع DC، برق مورد نیاز برای اکسایتر یا EXCITER ژنراتور را تامین می‌نماید. برای ساده تر شدن موضوع می‌توان گفت وظیفه اصلی برد AVR یا رگلاتور ولتاژ دیزل ژنراتور، تنظیم ولتاژ خروجی ژنراتور بر روی ۴۰۰ ولت یا هر مقدار تعریف شده دیگر برای سیستم می‌باشد.

نکته :

نکته قابل توجه در مکانیزم این برد این است که :

حتی هنگامی که دیزل ژنراتور ما خاموش می‌باشد به علت وجود نیروی مغناطیسی پسماند در داخل سیم پیچ ها،  مقدارکمی ولتاژ در خروجی سیستم وجود خواهد داشت. رگولاتور ولتاژ یا ای وی آر (AVR) از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ، ولتاژ ژنراتور را بالا می‌آورد. سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (AVR) منفی می‌شود و ولتاژ خروجی را بر روی ۴۰۰ ولت فیکس میکند. پس طی این فرآیند ای وی آر، در فرکانس ها و دور های متغیر و مختلف دیزل ژنراتور ولتاژ خروجی ثابت خواهد ماند.

رگولاتور ولتاژ :

رگولاتور ولتاژ یا ای وی آر (AVR) دیزل ژنراتور، با برند های مختلفی در بازار موجود می‌باشد. در خرید ای وی آر (AVR) دیزل ژنراتور باید دقت نمود که در وهله اول انتخاب این برد بر اساس برد قبلی و معیوب دیزل ژنراتور باشد، که در این صورت انتخاب و نصب برد ای وی آر بسیار ساده می‌گردد. معمولا” رگولاتور ولتاژ ،حفاظتهاي کاهش یا افزایش تحریک ،کاهش یا افزایش ولتاژ و اتصال کوتاه در سیم پیچ میدان را نیز انجام می دهند رگولاتور ولتاژ وظیفه تنظیم توان راکتیو تولید‌شده توسط ژنراتور را به عهده دارد رگولاتور های ولتاژ  جدید داراي قابلیتهاي بیشتري مانند کنترل توان راکتیو ، تصحیح ضریب توان ، تنظیم نرم ولتاژ و تنظیم ولتاژ براساس نسبت ولتاژ به فرکانس را دارا می‌باشند.



انواع رگولاتور ولتاژ دیزل ژنراتور AVR :

انواع رگولاتور ولتاژ ، استمفورد، مکالته، لری سومر، استمفورد پاور، مارلی، ژنراتور ذغالی و غیره میباشد ، که در زیر اسامی  رگولاتورهای ولتاژ در دسترس جهت همکاران و مصرف کنندگان به شرح ذیل میباشد.

• استمفورد:SX460, SX440, SX421, MX321, SX421, MX341, SX465, AS440
• مکالته:SR7/2, UVR6
• لری سومر:D550 ENTERFACE, R230, R438, R726, R731, R734 , D500
• دیگر انواع ولتاژ رگولاتور: SPS-U6 و SPS-72GP و SPS-230 و SPS250 و SPS-448 و SPS-449

رگولاتور ولتاژ ای وی کا  +AVK AVR COSIMAT N :

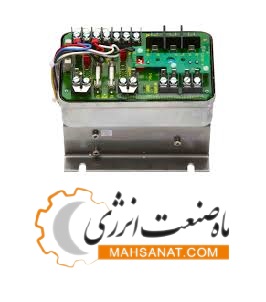

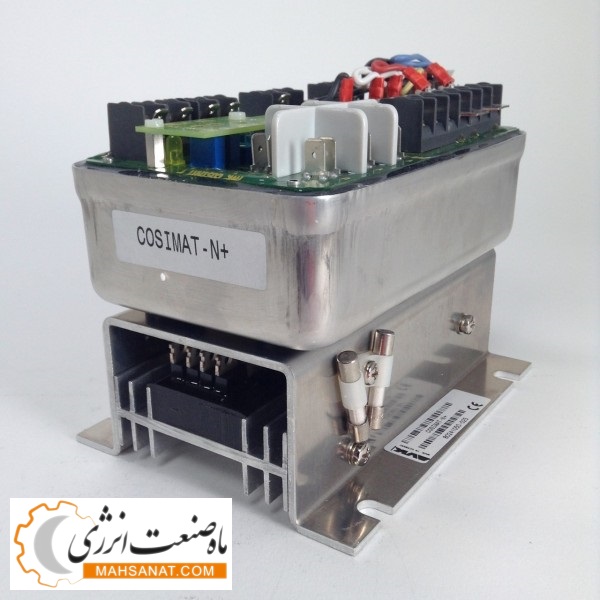

+COSIMAT N  یک تنظیم کننده ولتاژ اتوماتیک با سیم پیچ کمکی (AVR) سنجش آنالوگ ، 3 فاز برای بهبود عملکرد راه اندازی موتور و جریان پایدار اتصال کوتاه است.

مشخصات +COSIMAT N :

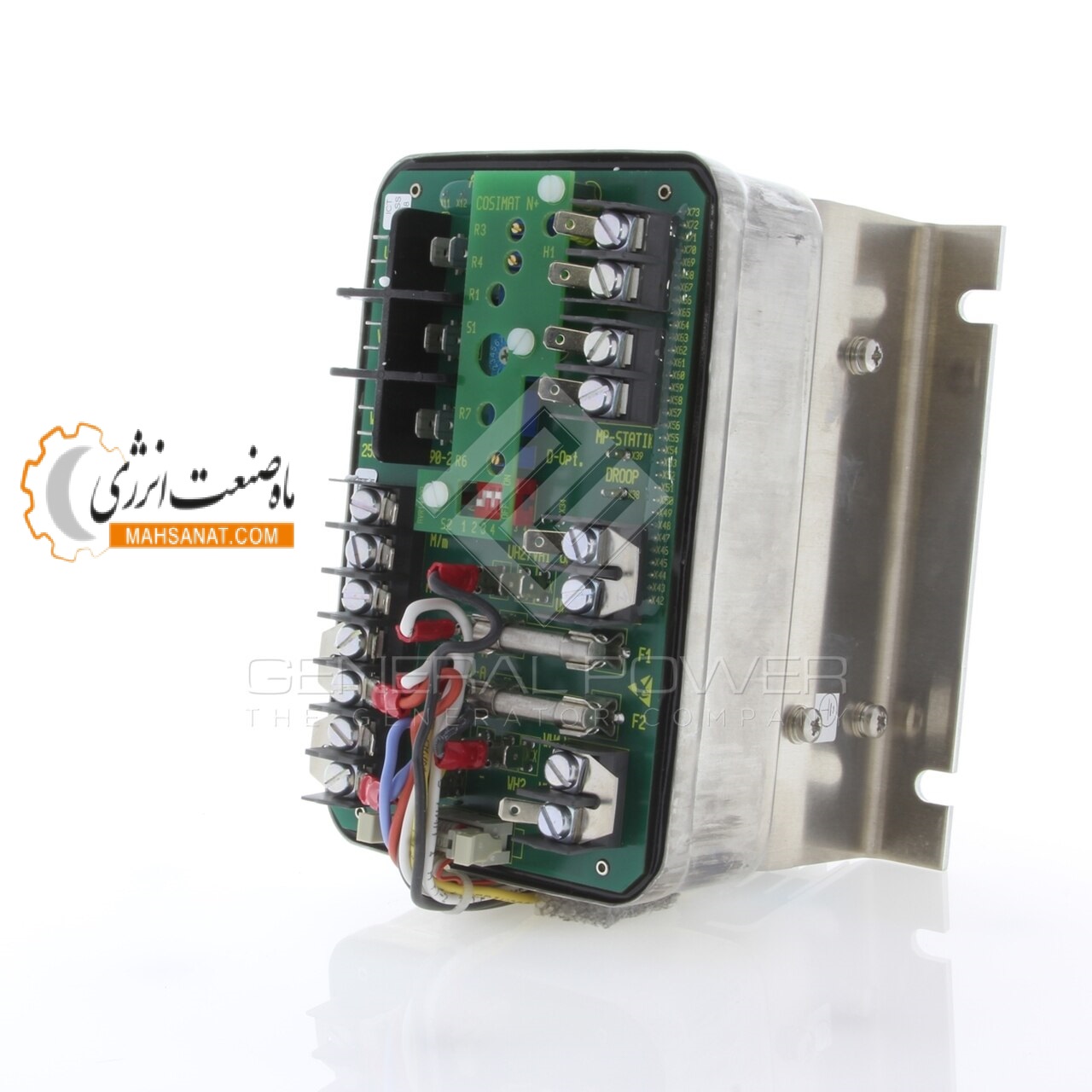

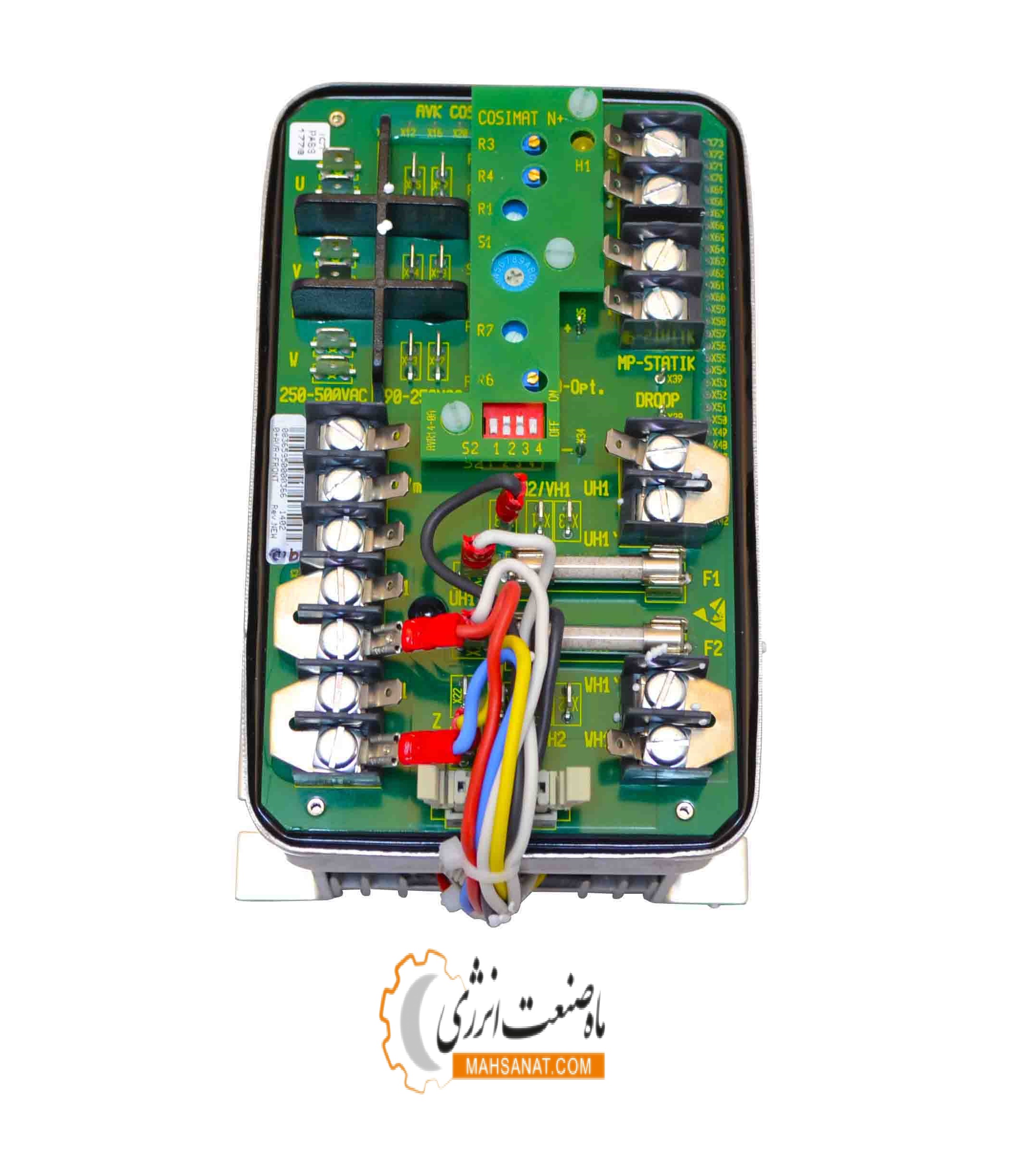

+COSIMAT N یک تنظیم کننده ولتاژ جمع و جور است که برای کنترل مولد های سنکرون هم در عملیات منفرد و هم در حالت موازی طراحی شده‌است . عملکرد ، ولتاژ دینام بدون در نظر گرفتن قدرت ، فرکانس و دما ثابت نگه داشته می‌شود. هنگامی که به طور موازی با شبکه یا با سایر دینام ها کار می‌شود ، یک قدرت راکتیو پایدار تولید می‌شود.

 +COSIMAT N  برای مطابقت با شرایط عملیاتی از طریق  قدرت ، جریان تحریک را تنظیم می‌کند. ویژگی‌های اصلی +COSIMAT N عبارتند از: ترانسفورماتورهای اندازه گیری یکپارچه برای اندازه گیری ولتاژ سه فاز مولد تا 500 ولت AC . توان راکتیو پایدار به لطف سیستم اندازه گیری بردار ولتاژ جریان .( در فاز دینام “V” به یک ترانس جریان کم فشار نیاز است).

تنظیم ولتاژ داخلی و خارجی مولد. تقویت کننده کنترل PID با دامنه تنظیم بزرگ. نظارت دائمی بر روی محرک و محدودیت زمانی در حداکثر جریان تحریک احتمالی. عمر طولانی به لطف اجزای با کیفیت بالا.

منبع تغذیه :

انرژی تحریک و ولتاژ تغذیه +COSIMAT N  از ولتاژهای تحریک کمکی حاصل می شود. تغذیه دینام های AvK در سری DSG و DIG با  UN £ 11.5 kV, ،+ “COSIMAT N ” از طریق دو سیم پیچ کمکی تک فاز ، که به استاتور اصلی وارد می‌شوند ،  از طریق برق تأمین می‌شود. ولتاژهای UH1 و UH2 با توجه به WH1 و WH2 با 90 درجه جبران می شوند و در ولتاژ نامی دینام 80 ولت AC ± 20٪ هستند.

اطلاعات فنی +COSIMAT N :

مدارهای اندازه گیری:

ولتاژنامی: 90 … 250 V AC / 250 … 500 V AC

فرکانس: 50 … 400 Hz

توان مصرفی: 4 VA / 6 VA

مدارهای کمکی

ولتاژ منبع تغذیه: 2 x تک فاز 80 ولت AC ± 20٪ یا 1 x سه فاز 75 ولت AC ± 20٪

توان مصرفی: بستگی به نیاز تحریک دارد.



مدارهای خروجی :

• ولتاژ مدار میانی UZK: 85  تا 130 ولت DC (به ولتاژ منبع تغذیه بستگی دارد)
• جریان تحریک مداوم: 7 ADC (مداوم)
• حداقل مقاومت میدان 5: RIK  وات (سرد)
• جریان تحریک کننده اتصال کوتاه: ADC 20به مدت 5 ثانیه (در RIK = W5 و UZK = 100 VDC)
• فیوز محافظ: 10 A-FF / 250 V – 6.3 x 32



دقت :

• دقت کنترل: 1٪ در 0 تا 60 درجه سانتی  گراد  ، 5٪ نوسانات سرعت و توان ظاهری 0 تا 100٪
• شرایط محیطی
• دمای نگه داری: – 40 … + 70 °C
• دمای کار : -25 … + 70 °C
• (نسخه ویژه “COSIMAT N + T” – 55 … + 70  درجه سانتیگراد)
• غلاف ، ابعاد ، وزن و نصب
• ارتفاع x عرض x عمق :121*115*162.5 میلی متر
• نصب: 4 عدد پیچ M6 و مهره
• وزن : 2 کیلو گرم

اتصالات +COSIMAT N :

• F1 قطع کننده مدار برای G3 (فقط در حالت ثابت کار کنید)
• G1 دستگاه اصلی
• G2 سیم پیچ های تحریک کننده / تحریک
• G3 سیم پیچ کمکی / دستگاه تحریک کننده کمکی
• R11 / V3 واریستور دوار
• T24 ترانسفورماتور ولتاژ برای رگولاتور( اگر ستاره قطع شود باید قطع شود نقطه G1 باز است)
• T32 ترانسفورماتور ولتاژ برای G3 با قطع کننده مدار مجتمع F1 )F1 را فقط در حالت ثابت کار کنید!)
• V1 یکسوساز چرخشی
• X1 پایانه های اصلی
• X2 – 6 نوار ترمینال
• U1 تنظیم کننده ولتاژ + COSIMAT N
• R3 محافظت از سرعت پایین
• R4 مقدار دلخواه داخلی
• R1 مقدار مطلوب ولتاژ پتانسیومتر مولد (R = 500W)
• Droop T6ترانسفورماتور

دیتاشیت :

COSIMATNPl usdatasheet

محصولات مرتبط:

فروش AVR U.V.R.6/1-F ای اس آر- ASR AVR U.V.R.6/1-F

لینک اصلی محصول:

+AVK AVR COSIMAT N
