فروش LEROY SOMER AVR D630
در این بخش قصدداریم درمورد LEROY SOMER AVR D630 اطلاعاتی را در اختیارتان قراردهیم .
رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور :
وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند. عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد. رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد. رگولاتور ولتاژ از برق خروجی ژنراتور تغذیه میشود .
در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!
ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد. لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود، و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند. ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد. لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.
نکته :
ولی نکته قابل تامل این است که رگولاتور ولتاژ ژنراتور وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد ، تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند. AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد. همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.
انواع رگولاتور ولتاژ دیزل ژنراتور AVR :
انواع رگولاتور ولتاژ ، استمفورد، مکالته، لری سومر، استمفورد پاور، مارلی، ژنراتور ذغالی و غیره میباشد، که در زیر اسامی رگولاتورهای ولتاژ در دسترس جهت همکاران و مصرف کنندگان به شرح ذیل میباشد.
- استمفورد:SX460, SX440, SX421, MX321, SX421, MX341, SX465, AS440
- مکالته:SR7/2, UVR6
- لری سومر:D550 ENTERFACE, R230, R438, R726, R731, R734 , D500
- دیگر انواع ولتاژ رگولاتور: SPS-U6 و SPS-72GP و SPS-230 و SPS250 و SPS-448 و SPS-449
عملکرد اصلی LEROY SOMER AVR D630 :

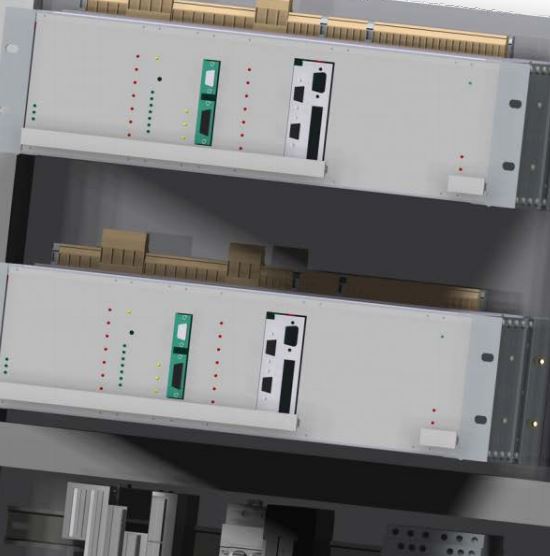

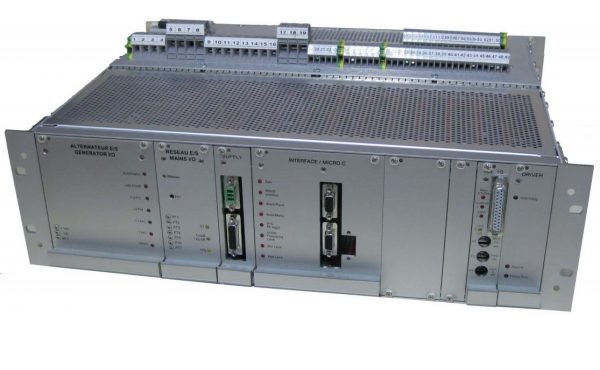

مدل AVR D630 یک رگولاتور دیجیتال است که از کارتهای الکترونیکی تشکیل شده است که برای نصب در اتاقک درون یک رک 19 اینچی قرار دارد. کارت های آن اجازه می دهد مقادیر الکتریکی برای ژنراتور در حال کار را کنترل کند. اسلات خالی اجازه می دهد تا کارت 4-20 mA اختیاری بدون هیچ گونه تغییر سیم کشی داخلی اضافه شود. همچنین امکان افزودن کارت میکروکنترلر ، یک گذرگاه ارتباطی خارجی وجود دارد.
مشخصات فنی :
سنجش ولتاژ :
- 100 / 115Vac 50Hz
- 100 / 130Vac 60Hz
- 380 / 420Vac 50Hz
- 380 /450Vac 60Hz
منبع تغذیه (حداکثر 270 ولت) :
شانت + تقویت کننده = ترانسفورماتور قدرت
= AREPسیم پیچ های کمکی
PMG = سیم پیچ PMG
قدرت کمکی :
حداکثر 24/48 Vac 2A (از طریق اتصال کارت ورودی)
خروجی میدان :
15A اسمی ، حداکثر 25A برای 10 ثانیه با حداقل مقاومت میدان 5 وات
دقت ولتاژ :
+/- 0,5٪ میانگین سه فاز با بار خطی و بدون افت
دامنه تنظیم ولتاژ : P.F/ :
+/- 10٪ با استفاده از سرپرست ، دکمه های فشار یا پتانسیومتر قابل تنظیم است.
دامنه تنظیمات :
-10٪ ولتاژ اسمی در P.F. = 0
تحت حفاظت فرکانس :
آستانه و شیب قابل تنظیم از V / Hz تا 3V
سقف تحریک :
دائمی 110٪ اگر اسمی باشد ، با کاهش ولتاژ قفل باز می شود.
محدودیت ها:
حداکثر تحریک در دقیقه ، گرم شدن بیش از حد هیترسینگ ،
حفاظت :
دیده بان ، دیودهای چرخشی را کنترل می کند .
خروجی زنگ هشدار
محیط:
حداکثر دمای محیط -10 درجه سانتیگراد تا +50 درجه سانتیگراد
نصب در صفحه کنترل بدون لرزش بیش از حد
دیتاشیت :
