فروش LEROY SOMER AVR R220

در این بخش قصدداریم درمورد LEROY SOMER AVR R220 اطلاعاتی را در اختیارتان قراردهیم .

LEROY SUMMER LOGO - ماه صنعت انرژی

رگولاتور یا AVR چیست؟

رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند. عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد. رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد. رگولاتور ولتاژ  از برق خروجی ژنراتور تغذیه میشود . در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!

ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد.  لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد  ، سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.  ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد. لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.

نکته :

ولی نکته قابل تامل این است که  :

رگولاتور ولتاژ ژنراتور  وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد، تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند. AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد. همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.

رگولاتور ولتاژ ژنراتور های موجود در بازار :

  • مارکن markon
  • لروی سامر(سومر) lorey somer
  • ای وی کا avk
  • استامفورد stamford
  • باسلر basler
  • زیمنس siemens
  • مارلی marelli
  • ماراتون marathon
  • مکالته meccalte
  • براش brush
  • کنیرز bkb/conyers
  • براون بوری brown boveri
  • کاترپیلار (caterpillar)
  • کنترلژی (contrology)
  • ای سی سی ای سی ال (ecc/ecl)
  • ای دی سی (edc)
  • امری (emri)
  • جی ای سی gec/aei
  • کاتای یا کوتای (kutai)
  • مادسلی (mawdsley)
  • نیوتون دربی (newton derby)
  • پتبو (prtbow)
  • یونیلک (unilec)
  • دیتاکام (datakom)
  • کامینز پاور (cummins POWER)
  • پی سی سی pcc
  • رگولاتور ژنراتورهای ذغالی (brush)
  • و رگولاتورهای دست ساز مخصوص ژنراتورهایی که جریان تحریک بالایی دارند.

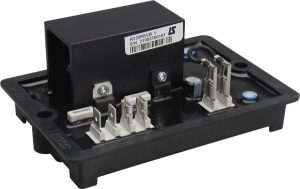

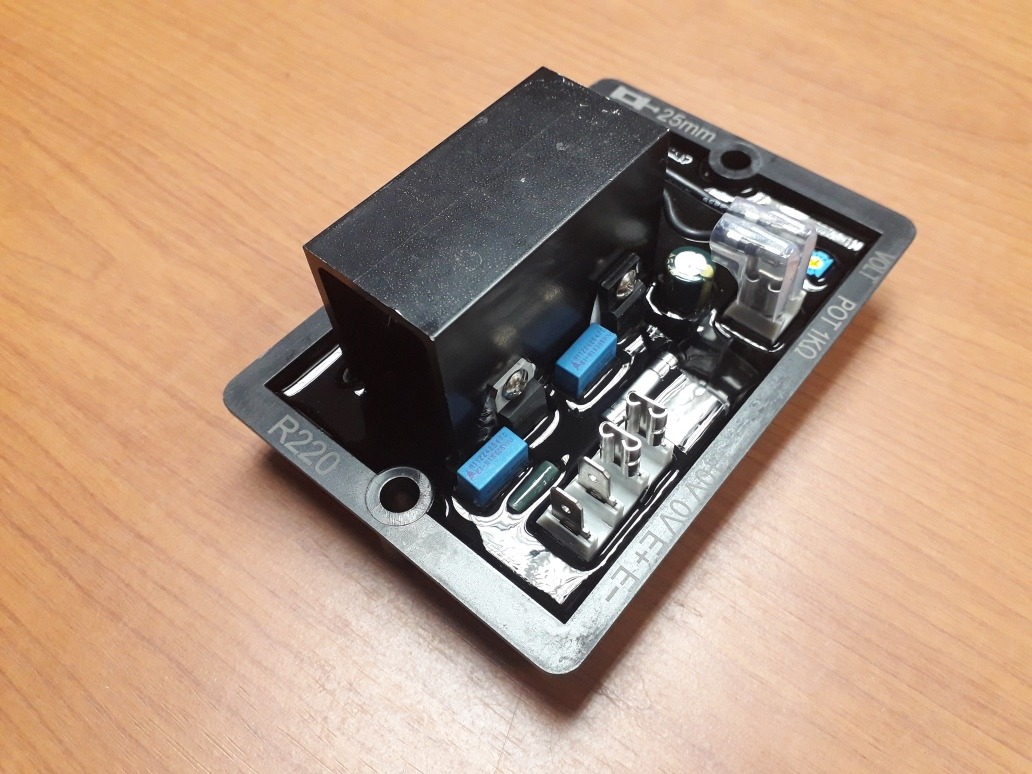

رگولاتور ولتاژ لروی سومر   Leroy Somer AVR R220 :

اولین و ساده ترین مدل از مجموعه AVR های ژنراتور لوری سامر (Leroy Somer) فرانسه، رگولاتور ولتاژ R220 می باشد. این AVR بر روی ژنراتورهای زیر ۲۰۰KVA مارک لوری سومر فرانسه نصب می گردد. نوع سیستم تحریک این رگولاتور ولتاژ از نوع شانت (SHUNT) است. این نوع از AVR مختص ژنراتورهای جدید بدون ذغال است که اصطلاحا به این ژنراتورها بدون جاروبک یا Brush Less نیز می گویند. دقت تنظیم ولتاژ R220 برابر با ۰٫۵±% است. قابلیت پتانسیومتر تنظیم ولتاژ و جریان را دارد.

نکته قابل توجه این است که این ولتاژ رگولاتور فقط دارای ورودی تکفاز ۲۲۰ ولت است. و فقط برای ژنراتور های لوری سومر LEROY SPMER کاربرد دارد. این مدل رگولاتور R220 لروی سامر را به دو صورت اورجینال اصل فرانسه و یا چینی  در بازار موجود می باشد.

مشخصات:

  • رگولاسیون ولتاژ: ± 0.5 %
  • 1.07 عملکرد U / F
  • پاسخ سریع: 500 میلی ثانیه.
  • جریان نامی تحریک: 3A.
  • حداکثر جریان تحریک: 7A در طی 10 ثانیه
  • تشخیص دامنه / ولتاژ منبع تغذیه:: 85 تا 139 ولت (50/60 هرتز).
  • محافظت: فیوز

شرایط کار:

  • محدوده دمای عملیاتی: 40- درجه سانتیگراد تا 65 + درجه سانتیگراد
  • محدوده دمای ذخیره سازی: 55- درجه سانتیگراد تا 85 + درجه سانتیگراد
  • رطوبت سنجی: 98٪.
  • ارتعاشات: کمتر از 10 هرتز ، بزرگی اوج 2 میلی متر.
  • از 10 هرتز تا 100 هرتز: 100 میلی متر در ثانیه ، زیر 100 هرتز: 8 گرم

عملکرد U / F :

عملکرد U / F - ماه صنعت انرژی

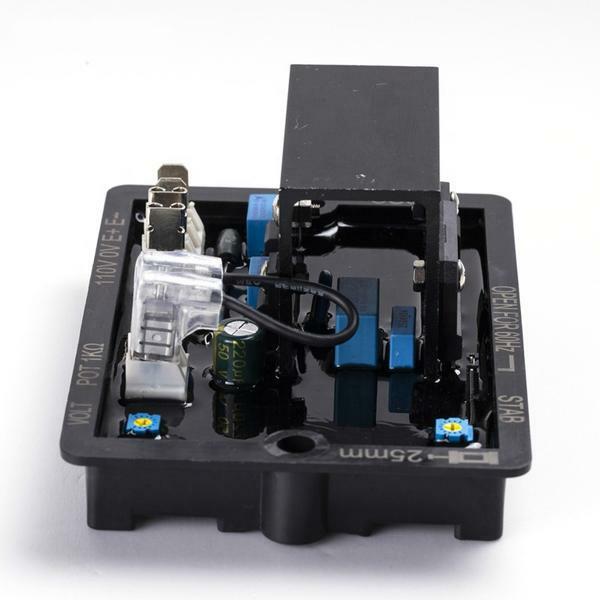

اتصالات و تنظیم:

تنظیمات از طریق AVR انجام می شود.

  • پتانسیومتر P1: تنظیم ولتاژ.
  • پتانسیومتر P2: تنظیم پایداری.
  • بند ST3: انتخاب فرکانس.
  • پتانسیومتر ST4: تنظیمات ولتاژ از راه دور

اتصالات و تنظیم - ماه صنعت انرژی

  • از مدل های دیگر رگولاتور ژنراتور لروی سومر میتوان به R230, R250, R450 اشاره کرد.

عملکرد اصلی AVR :

AVR از منبع تغذیه خط به ترمینالهای خنثی ژنراتور AC با VAC 240 در50/60 هرتز است سنجش ولتاژ تنظیم شده بر اساس توان ورودی AVR است.

دیتاشیت :

DATASHEET LEROY SOMER AVR R220
