برد دایف

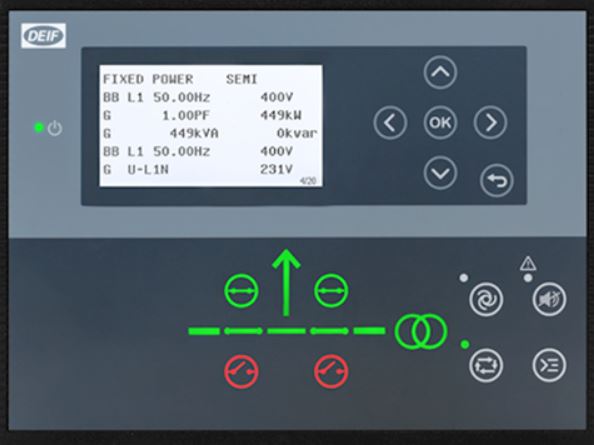

AGC150 یک واحد کنترل با کاربری آسان است که شامل تمام عملکردهای لازم برای حفاظت و کنترل یک ژنراتور می باشد. می توان از آن به عنوان یک واحد برای یک ژنراتور استفاده کرد یا می توان آن را در یک سیستم مدیریت توان کامل با حداکثر 32 کنترل کننده برای همگام سازی پروژه ها، جزیره ای یا موازی با شبکه متصل کرد. سیستم مدیریت توان، تقسیم بار بین ژنراتورها و شروع و توقف وابسته به بار را مدیریت می کند. AGC 150 شامل تمام مدارهای اندازه گیری 3 فاز ضروری است و تمام مقادیر و آلارم ها بر روی صفحه نمایش LCD  ارائه می شوند.

دایف AGC150 مناسب سنکرون میباشد:

• سنکرون ژنراتور با ژنراتور

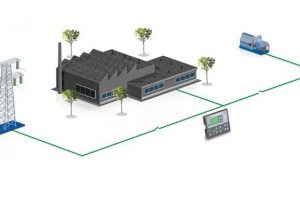

• سنکرون ژنراتور با شهر
• سنکرون چند ژنراتور با شهر

یک واحد کنترل مبتنی بر ریزپردازنده ( برد دایف CGC 200 ) است. این شامل تمام عملکردهای مورد نیاز برای محافظت و کنترل ژنراتورها ، چه الکترونیکی و چه غیر الکترونیکی است. می‌توانید از CGC 200 برای راه اندازی دستی یا خودکار استفاده کنید. این می تواند سرعت، فرکانس، ولتاژ و ساعات کار موتور را کنترل کند. همچنین آلارم ها و وضعیت ژنراتور را کنترل می‌کند. CGC 200 دارای صفحه نمایش LCD برای مشاهده اطلاعات عملیاتی و آلارم ها می باشد.

CGC 200 بسیار متنوع است، زیرا شامل ورودی و خروجی های ثابت و قابل تنظیم توسط کاربر است. ورودی ها و خروجی های قابل تنظیم توسط کاربر به CGC 200 اجازه می دهد تا در برنامه های مختلف مورد استفاده قرارگیرد. یک کنترلر Plug & Play است که می تواند از پنل جلویی و / یا نرم افزار PC Utility پیکربندی شود. نرم افزار Utility همچنین می تواند برای نظارت بر عملکرد ژنراتور استفاده شود. رایانه شخصی با استفاده از کابل USB استاندارد A-B به کنترلر متصل می شود.

برد دایف Compact Genset، CGC 400، یک واحد کنترل مبتنی بر ریزپردازنده‌است که شامل تمام عملکردهای لازم برای حفاظت و کنترل یک موتور دیزل‌است. علاوه بر این، شامل یک مدار اندازه گیری ولتاژ AC سه فاز است. این دستگاه مجهز به نمایشگر LCD است که تمام مقادیر و آلارم ها را نمایش‌می‌دهد.

CGC 412 واحدی‌است که قادر به راه اندازی خودکار است و CGC 413 قادر به تشخیص اتوماتیک برق است.

CGC 400 یک واحد انعطاف پذیر فشرده‌است که برای کاربردهای زیر طراحی‌شده‌است:

• استارت/استاپ اتوماتیک موتور
• حفاظت موتور
• کنترل کلید
• حفاظت از ژنراتور
• خرابی برق اصلی (فقط CGC 413)

AGC200، یک واحد کنترلی است که شامل تمام عملکردهای لازم برای حفاظت و کنترل یک ژنراتور است. می توان از آن به عنوان یک واحد برای یک ژنراتور استفاده‌کرد یا تعدادی AGC را می‌توان در یک سیستم مدیریت توان کامل برای همگام سازی پروژه ها به صورت جزیره ای یا موازی با شبکه متصل‌کرد. AGC شامل تمام مدارهای اندازه گیری 3 فاز ضروری است و تمام مقادیر و آلارم ها روی نمایشگر نمایش‌داده‌می‌شوند. AGC یک واحد همه کاره جمع و جور است که برای کاربردهای زیر طراحی‌شده‌است:

• حالت‌های استاندارد قابل‌تنظیم‌هستند و امکان تغییر حالت کارخانه هم در برنامه‌های تکی و هم در برنامه‌های مدیریت انرژی وجوددارد.
• همه حالت ها را می‌توان با حالت خودکار خرابی برق (AMF) ترکیب‌کرد.
• ژنراتور به راحتی از روی نمایشگر کنترل‌می‌شود، یا یک سیستم HMI / scada را می توان با استفاده از یکی از گزینه‌های ارتباطی پیاده سازی‌کرد.
• سه واحد نمایشگر را می توان در هر واحد کنترل نصب‌کرد.
• AGC 200 مجهز به مدیریت توان می توانند برنامه های کاربردی ساده یا پیشرفته را برای تعداد زیادی پروژه نیروگاهی در ژنراتورهای همگام، برنامه های کاربردی آماده به کار انرژی/اضطراری حیاتی یا برنامه های کاربردی تولید برق انجام‌دهند.

تعداد واحدهای زیر را می توان در یک سیستم مدیریت توان کنترل‌کرد:
32عدد فیدر برقی با فیدر برق و تای شکن
8 عدد باس شکن در باس ژنراتور یا باس بار
32 ژنراتور با قطع کننده ژنراتور

• سیستم مدیریت توان کامل را می توان به راحتی از طریق یک صفحه نظارت گرافیکی از طریق PC utility SW نظارت‌کرد.
• وضعیت کارکرد، ساعات کارکرد، وضعیت قطع کننده، وضعیت شبکه و شینه ها و مصرف سوخت تنها برخی از مقادیر هستند که ارائه‌می‌شوند.

برد دایف AGC-4 یک کنترل کننده قابل تنظیم است که می تواند در برنامه های مختلف از یک کنترل‌کننده برای یک ژنراتور تا سیستم های مدیریت توان کامل استفاده شود. کنترلر شامل مدارهای اندازه گیری 3 فاز و تمام عملکردهای مورد نیاز برای محافظت و کنترل یک ژنراتوراست. همچنین می توان از این کنترلرها برای محافظت و کنترل اتصالات برق، باس ها استفاده کرد.

حداکثر 40 AGC را می توان در یک سیستم مدیریت برق متصل کرد. AGC-4 همچنین می تواند با AGC 150 (تا 32)، ASC-4 (خورشیدی و/یا باتری)، و/یا ALC-4 (کنترل کننده بار خودکار) ترکیب‌شود. با مدیریت توان توسعه یافته، یک سیستم می تواند تا 992 ژنراتور را مدیریت‌کند (هر کدام توسط AGC-4 کنترل‌می‌شود).
