باتری شارژر کومپ InteliCharger 240/24

در این صفحه قصدداریم اطلاعاتی را درمورد باتری شارژر کومپ InteliCharger 240/24 در اختیارتان قراردهیم .

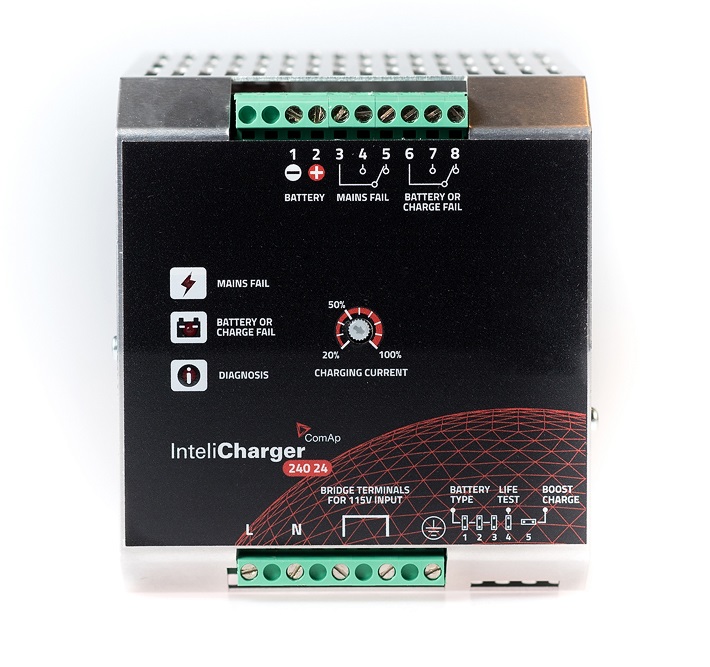

InteliCharger 240 24

• شارژر اتوماتیک باتری
• خروجی اسمی 24 ولت / 10 آمپر
• ولتاژ و جریان خروجی قابل تنظیم
• الگوریتم شارژ کنترل شده با ریزپردازنده
• حفاظت: اتصال کوتاه / اضافه بار / بیش از حد دما / باتری معکوس / باتری تحت ولتاژ
• به طور طبیعی خنک می شود
• شارژر را می توان به عنوان منبع تغذیه مستقل استفاده کرد.

Order code
ICHG-240 24

توضیحات محصول

InteliCharger 240 24 یک شارژر باتری پیشرفته، خودکار و چند مرحله ای با استفاده از “فناوری حالت سوئیچ” و “فناوری مراقبت از باتری” است که برای برآورده کردن پیشرفته ترین نیازهای تولید کنندگان باتری مناسب است.

ویژگی‌های کلیدی

• خروجی اسمی 24 ولت / 10 آمپر
• ولتاژ و جریان خروجی قابل تنظیم
• محدوده ورودی AC قابل تعویض
• تشخیص خودکار وضعیت باتری
• الگوریتم شارژ کنترل شده با ریزپردازنده
• چهار مرحله شارژ
• بازیابی / حجم / جذب / شناور
• LED تشخیص کد چشمک زن
• رله‌های هشدار خرابی باتری تخلیه یا آسیب‌دیده و سیگنال خرابی شارژ
• سیگنال خرابی ورودی برق
• شارژر می تواند به عنوان منبع تغذیه مستقل استفاده شود
• خنک کننده غیرفعال
• نصب ریل DIN

ابعاد، پایانه ها و نصب

داده‌های تکنیکی

• شرایط عملیاتی

دمای کارکرد -30 ˚C تا +70 ˚C

دمای نگهداری -40 ˚C تا +85 ˚C

رطوبت عملیاتی (25 درجه سانتیگراد) 95٪

درجه حفاظت IP20

کلاس حفاظتی I (با اتصال PE)

کنوانسیون خنک کننده خودکار

• حفاظت‌ها

حفاظت در برابر اتصال کوتاه دارد

حفاظت اضافه بار دارد

حفاظت‌از خروجی اضافه ولتاژ دارد

حفاظت از قطبیت معکوس باتری دارد

تشخیص عنصر در اتصال کوتاه دارد

حفاظت حرارتی دارد

تماس NO-NC دارد

• پارامترهای ورودی

ولتاژ ورودی : 115 / 230 VAC

محدوده ولتاژ ورودی : 90–135 / 180–305 VAC

جریان هجومی (بار VN و IN) : ≤ 16 A، ≤ 5 ms

فرکانس : %6 ± 47-63 هرتز

جریان ورودی : (115 / 230 ولت AC) 3.3 / 2.2 A

فیوز داخلی :  6.3 A

فیوز خارجی توصیه شده : 16 A (منحنی MCB B)

• پارامترهای خروجی

خروجی : 24V/10A

راندمان : ≥ 88 %

ولتاژ ریپل : ≤ 80 Mvpp

باطری شارژر چیست و چه کاربردی دارد؟

به زبان ساده باطری شارژر وسیله ای‌ جهت شارژ باطری های مختلف میباشد .

از آنجا که باطری‌های سرب اسید ماشینی (مانند باتری‌های لیتیوم یونی مورد استفاده در لپتاب)، بر عکس باطری های قلمی لیتیومی و نیکل کادمیوم باید همیشه فول شارژ باشند، وگرنه عمر آنها بشدت کاهش می یابد لذا استفاده از باطتری شارژر در کنار دیزل ژنراتور ضروری است.

تغذیه باتری شارژر از ولتاژ برق شهر تامین می گردد و خروجی آن مستقیما به دو سر باتری متصل می گردد.  در اصل ولتاژ خروجی باتری شارژرها 13/7 و  27/4 ولت می باشد و آن به این خاطر است که ولتاژ هر سلول باطری های سرب اسید حدود 2/1 ولت می باشد و با سری کردن 6 عدد از آنها ولتاژ باطری حدود 12.6 ولت می شود . ولی برای شارژکردن باطری‌ها بهتر است برای هر سلول 2/28 ولت به آنها اعمال کرد. لذا ولتاژ خروجی باتری شارژر 13.7 ولت و در حالتی که دیزل ژنراتور نیاز به دو باطری دارد از باتری شارژر 27/4 ولتی استفاده می کنیم.

اگر ولتاژ شارژ باطری ها بیشتر از این حد یا کمتر از 12 یا 24 ولت شود باطری شروع به سولفاته شدن یا شوره زدن میکند و قدرت جریان دهی آن بشدت کاهش می یابد چون یک لایه سولفات عایق بین قطب های باتری و بست های سر باتری ایجاد می شود.

برای دانلود دیتاشیت این محصول بر روی لینک زیر کلیک کنید
