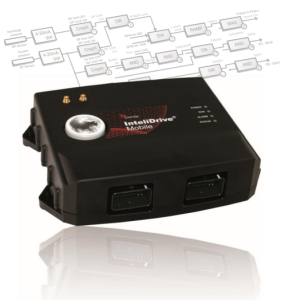

برد کنترل کومپ  InteliDrive Mobile

در این صفحه اطلاعاتی را درمورد برد کنترل کومپ InteliDrive Mobile در اختیارتان قرارمیدهیم .

ویژگی‌ها

• کنترل، نظارت و حفاظت موتورهای دیزل/گاز برای کاربردهای خارج از جاده مانند ساخت و ساز، استخراج معادن و تجهیزات مهندسی
• کنترل سیستم‌های هیدرولیک و کمپرسورها و پمپ‌های موتور محرک
• طراحی‌شده برای محیط‌های خشن – ساختار واحد دارای یک محفظه و رابط کاملاً مهر و موم‌شده با محیط زیست است.
• پشتیبانی از موتور Plug & Play EFI (ECU) (CAN/J1939)
• پشتیبانی‌از مفهوم Master Slave
• پشتیبانی از نظارت از راه دور
• مدیریت ناوگان از طریق GPRS/GPS، GeoFencing
• توابع PLC یکپارچه: سوئیچ‌های آنالوگ، مقایسه کننده‌های با تاخیر یا پسماند، شمارنده ها، توابع تاخیر، فیلترها، درون یابی خطی، توابع منطقی و ریاضی، حلقه‌های PID، تایمرها
• رویداد داخلی و ورود به سیستم عملکرد
• خروج از تاریخچه – نظارت بر طیف گسترده ای از پارامترها
•  4 ورودی دیجیتال با تشخیص سیم‌شکسته
•  12 ورودی دیجیتال دو جهته برای سوئیچینگ مخاطبین
•  8 سوئیچ دیجیتال قابل تنظیم (High-side/Low-side 3A, PWM 3A, DC motor driver)
•  8 سوئیچ Hi-side دیجیتال با حداکثر. جریان 3A و تشخیص سیم شکسته

توضیحات

InteliDrive Mobile یک کنترل‌کننده الکترونیکی موبایل بسیار انعطاف‌پذیر است که دارای کنترل، نظارت و حفاظت فوق‌العاده برای موتورهای دیزلی و گازی و همچنین فناوری محرکه است. کنترلر جدید طیف وسیعی از عملکردهای خاص مناسب برای برنامه‌های موبایل مانند کنترل سیستم هیدرولیک، ارتباط با سنسورها و کنترل دستگاه‌های عملیاتی معمولاً، این برنامه‌های کاربردی مطابق با الزامات کنترلی خاص هیدرولیک متحرک، کمپرسورهای موتور محرک و پمپ ها هستند.

InteliDrive Mobile به طور ویژه برای محیط های خشن که معمولاً از ماشین آلات متحرک استفاده می شود، طراحی شده‌است. ساختار واحد دارای یک محفظه و کانکتور کاملاً مهر و موم‌شده با محیط زیست، استحکام لرزش و EMC همراه با محدوده عملیاتی دما گسترده است.

InteliDrive Mobile می تواند از طریق استاندارد و اختصاصی CAN J1939 ارتباط برقرار کند پروتکل های ارتباطی با طیف گسترده ای از موتورهای EFI، که شامل کاترپیلار، کامینز، دیترویت دیزل، دوتز، جنرال موتورز، ایوکو، ایسوزو، جان دیر، MAN، MTU، پرکینز، اسکانیا، سیسو، ولوو پنتا و دیگران. ساختار ورودی/خروجی بسیار انعطاف پذیر، امکان پشتیبانی از طیف وسیعی از برنامه ها را فراهم می کند.

مجموعه غنی از ورودی‌های باینری، فرکانس یا آنالوگ و خروجی‌های باینری، آنالوگ یا PWM برای اتصال مستقیم به تمام سنسورها و دستگاه‌های خروجی استاندارد صنعتی، از جمله شیرهای هیدرولیک متناسب، بهینه شده است. مجموعه توابع PLC (آنالوگ و باینری) در نرم افزار استاندارد برای کنترل تکنولوژی هدایت‌شده بلوک‌های عملکردی بسیار انعطاف پذیر از پیش تعریف شده امکان ایجاد یک الگوریتم کنترلی را بدون نیاز به برنامه نویسی پیچیده فراهم می کند. CAN-bus و RS485 خطوط ارتباطی همراه با مودم GSM یا GPRS داخلی اختیاری و GPS ماژول نمای کلی کاملی از وضعیت سیستم را به اپراتور محلی و تکنسین ارائه می‌دهد .(مرکز نظارت از راه دور)

ویژگی‌های کلیدی

• راه حل یکپارچه، سیم کشی و اجزای کمتر
• پشتیبانی از موتورها با ECU – دسترسی به تمام مقادیر موجود و کدهای خطا
• به طور خاص برای محیط های سخت طراحی شده است – عملکرد بدون مشکل در همه شرایط
• خروج از تاریخچه، نظارت بر طیف گسترده ای از پارامترها – عیب یابی آسان و رسیدگی به ادعای گارانتی
• پشتیبانی نظارت از راه دور – کاهش هزینه‌های فراخوانی مهندسان خدمات
• فناوری اتصال AirGate برای نظارت و کنترل بی سیم از راه دور، برای محلی سازی و Geofencing
• پشتیبانی از J1939 با پیکربندی ورودی/خروجی برای اندازه گیری و کنترل موتور
• مودم GSM داخلی یا GPRS و GPS اختیاری
• سازگار با AirGate (فناوری ComAp برای اتصال بی سیم)
• توابع داخلی PLC: توابع منطقی، مقایسه کننده ها، سوئیچ‌های آنالوگ، توابع ریاضی، درون یابی خطی، فیلترها، حلقه‌های PID، تایمرها، توابع تاخیر
• 4+12 ورودی باینری با تشخیص سیم شکسته
• 16 سوئیچ باینری قابل تنظیم: 3A، High-side / Low-side، تشخیص سیم شکسته، PWM
• 8 ورودی آنالوگ قابل تنظیم برای سنسورهای استاندارد صنعتی
• 8ورودی آنالوگ قابل تنظیم برای سنسورهای استاندارد صنعتی
• 8 ورودی/خروجی قابل تنظیم آنالوگ
• 2 ورودی ضربه (به عنوان مثال برای دبی سنج‌های چرخشی)
• 4 ورودی فرکانس برای اندازه گیری RPM
• آمار عملیاتی (ساعت کار و غیره)
• خط ارتباطی RS485 با مدباس
• اتصال CAN-bus نمایشگرهای خارجی
• دمای کارکرد: -40 تا +85 درجه سانتیگراد
• ولتاژ تغذیه: 8-36 VDC پیوسته، 6 VDC برای 1 ثانیه
• سازگاری EMC: EN61000-6-1/2/3/4، SS4631503(PL4)، IEC 255-3
• مقاومت ارتعاشی: EN 60068-2-6; EN 60068-2-64
• تست شوک: IEC 68-2-27
• حفاظت از گرد و غبار و آب IP67

INTELIDRIVE MOBILE DATASHEET
