فروش LEROY SOMER AVR D550

در این بخش قصدداریم درمورد LEROY SOMER AVR D550 اطلاعاتی را در اختیارتان قراردهیم .

رگولاتور ولتاژ دیزل ژنراتور یا ای وی آر (AVR) دیزل ژنراتور :

رگولاتور ولتاژ دیزل ژنراتور بصورت یک برد الکترونیکی بروی تابلو کنترلر دیزل ژنراتور نصب می گیردد که وظیفه اصلی آن کنترل ولتاژ خروجی ژنراتور می باشد ، که با تغیر دور موتور و کنترل آن ولتاژ خروجی را تنظیم می نماید. رگولاتورولتاژ دیزل ژنراتور یا ای وی آر (avr) ژنراتور در ارتباط مستقیم با سیستم تحریک ژنراتور های بدون جاروبک می باشند . بدین صورت که  با تولید جریان از نوع DC، برق مورد نیاز برای اکسایتر یا EXCITER ژنراتور را تامین می نماید.

برای ساده تر شدن موضوع می توان گفت :

وظیفه اصلی برد AVR یا رگلاتور ولتاژ دیزل ژنراتور، تنظیم ولتاژ خروجی ژنراتور بر روی ۴۰۰ ولت یا هر مقدار تعریف شده دیگر برای سیستم می باشد.

نکته :

نکته قابل توجه در مکانیزم این برد این است که حتی هنگامی که دیزل ژنراتور ما خاموش می باشد، به علت وجود نیروی مغناطیسی پسماند در داخل سیم پیچ ها، مقدارکمی ولتاژ در خروجی سیستم وجود خواهد داشت. رگولاتور ولتاژ یا ای وی آر (AVR) از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ، ولتاژ ژنراتور را بالا می آورد، سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (AVR) منفی می شود و ولتاژ خروجی را بر روی ۴۰۰ ولت فیکس میکند. پس طی این فرآیند ای وی آر، در فرکانس ها و دور های متغیر و مختلف دیزل ژنراتور ولتاژ خروجی ثابت خواهد ماند.

رگولاتور ولتاژ :

رگولاتور ولتاژ یا ای وی آر (AVR) دیزل ژنراتور، با برند های مختلفی در بازار موجود می باشد. در خرید ای وی آر (AVR) دیزل ژنراتور باید دقت نمود که در وهله اول انتخاب این برد بر اساس برد قبلی و معیوب دیزل ژنراتور باشد، که در این صورت انتخاب و نصب برد ای وی آر بسیار ساده می گردد.

معمولا” رگولاتور ولتاژ ،حفاظتهاي کاهش یا افزایش تحریک ،کاهش یا افزایش ولتاژ و اتصال کوتاه در سیم پیچ میدان را نیز انجام می دهند. رگولاتور ولتاژ وظیفه تنظیم توان راکتیو تولید شده توسط ژنراتور را به عهده دارد. رگولاتور های ولتاژ  جدید داراي قابلیتهاي بیشتري مانند کنترل توان راکتیو ، تصحیح ضریب توان ، تنظیم نرم ولتاژ و تنظیم ولتاژ براساس نسبت ولتاژ به فرکانس را دارا می باشند.

انواع رگولاتور ولتاژ دیزل ژنراتور AVR :

انواع رگولاتور ولتاژ ، استمفورد، مکالته، لری سومر، استمفورد پاور، مارلی، ژنراتور ذغالی و غیره میباشد ،

که در زیر اسامی  رگولاتورهای ولتاژ در دسترس جهت همکاران و مصرف کنندگان به شرح ذیل میباشد.

• استمفورد:SX460, SX440, SX421, MX321, SX421, MX341, SX465, AS440
• مکالته:SR7/2, UVR6
• لری سومر:D550 ENTERFACE, R230, R438, R726, R731, R734 , D500
• دیگر انواع ولتاژ رگولاتور: SPS-U6 و SPS-72GP و SPS-230 و SPS250 و SPS-448 و SPS-449

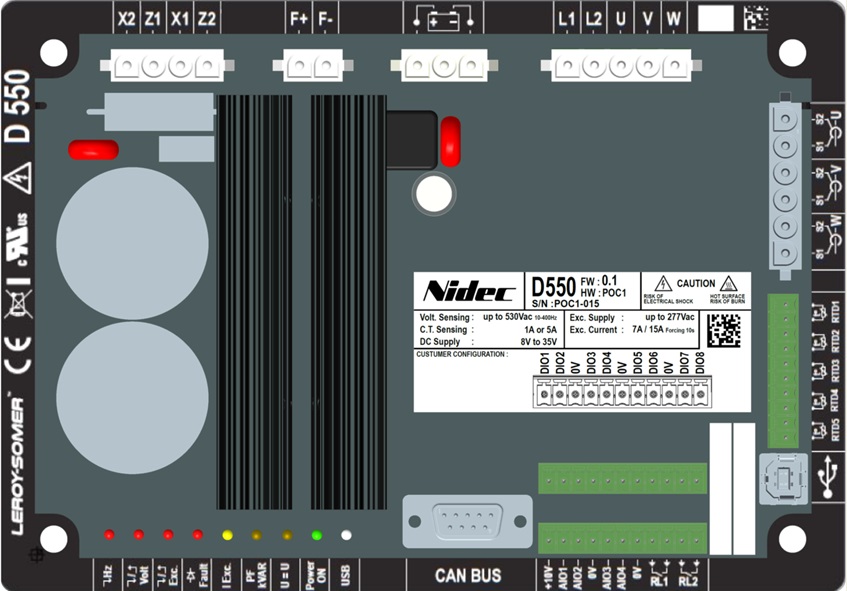

رگولاتور ولتاژ لوری سامر Leroy Somer AVR D550 :

رگولاتور ولتاژ ژنراتور مارلی مدل  AVR D550 :

تنظیم کننده اتوماتیک ولتاژ D550 AVR جریان تحریک حداکثر 7 آمپر  را با اطمینان و دقت عالی برای انواع تحریک شنت ، آهنربای دائمی (PMG) یا سیم پیچ کمکی(AREP)فراهم می کند. D550شامل حفاظت های پیشرفته ای مانند محدودیت تحریک بیش از حد و افت حسگر ولتاژ است .  D550 همچنین به یک ماژول پذیرش بار (LAM) برای رسیدگی به حوادث ضربه بار مجهز است. D550 AVR همچنین برای عملکرد موازی شبکه بهینه شده است و مطابق با آخرین مقررات کد شبکه ، آلمان VDE 4110 و VDE 4105 است. در این زمینه ، D550 شامل آلارم های قدرت معکوس فعال و واکنش پذیر نیز می باشد.

مشخصات اصلی :

فناوری	دیجیتال
حالت تحریک	SHUNT, AREP, PMG
جریان تحریک دارای امتیاز	7 A
دقت تنظیم (+/-٪)	0.25 %
محدوده فرکانس	10 – 400 Hz
دامنه تنظیم ولتاژ (+/-٪)	30 %
محدودیت KU / F	0.5 < k< 3
از دست دادن ولتاژ سنجش	✓
محدودیت بیش از حد تحریک	✓
محدودیت جریان اتصال کوتاه	✓
افت ولتاژ	✓
عملکرد موازی بین دینام ها	✓
ماژول پذیرش بار (LAM)	✓

اتصالات :

ورودی / خروجی و رله:

4 ورودی یا خروجی آنالوگ با قابلیت تنظیم

8 ورودی یا خروجی دیجیتال قابل تنظیم

2 خروجی رله با کنتاکت های آزاد بدون ولتاژ

ورودی های اندازه گیری دما :

هر یک از ورودی ها را می توان به صورت زیر پیکربندی کرد:

• PT100
• CTP مولد با 1 سنسور دما
• CTP مولد با 3 سنسور دما به صورت سری
• CTP کاربر (قابل تنظیم)

محصولات سازگار :

• LSA 40
• LSA 42.3
• LSA 44.3
• LSA 46.3
• LSA 47.2
• LSA 49.3
• LSA 50.2
• LSA 180-225 (400Hz)

پیکربندی و راه اندازی :

را می توان با استفاده از نرم افزار Leroy-Somer EasyReg Advanced پیکربندی کرد. D550 یک تنظیم کننده ولتاژ دیجیتال (AVR) برای مولد با تحریک SHUNT ، AREP یا PMG با شدت جریان تحریک اسمی تا 7 آمپر تا 70 درجه سانتیگراد ، و 8 آمپر تا 55 درجه سانتیگراد است .

(در حالت اتصال کوتاه حداکثر 15 آمپر از 10 ثانیه) D550 شامل طیف گسترده ای از حالت های تنظیم مناسب و ضروری برای همه برنامه های تولید برق ، از جمله توانایی مدیریت تنظیمات شبکه “Grid Code” است. در محدوده تنظیم کننده های ولتاژ دیجیتال لروی-سامر ، D550 جدید جایگزین D510C می شود و به D350 (تحریک تا 5 آمپر) و D700 (25 A) اضافه می شود، تا یک پیشنهاد کامل با ویژگی ها و عملکرد متناسب با عصر دیجیتال سازی شبکه ارائه دهد.

LEROY SOMER AVR D550 :

D550 با استفاده از نرم افزار EasyReg Advanced جدید Leroy-Somer قابل پیکربندی و مدیریت است که به کاربران اجازه می دهد مقادیر پیکربندی را بخوانند.  از همه مهمتر ، پورت ارتباطی با CANJ1939 سازگار است و می توان تنظیمات را مستقیماً از طریق پورت USB بدون منبع تغذیه خارجی پیکربندی کرد. علاوه بر این ، D550 دارای چندین ویژگی تنظیم است که شامل یکسان سازی ولتاژ ، مدیریت افت برای عملکرد موازی دینام و جبران جریان متقابل است. این شامل یک عملکرد LAM برای کمک در هنگام تأثیرات بار و اجبار منفی است.

علاوه بر این ، D550 دارای ویژگی های دیگری مانند ثبت اختیاری داده ، ثبت وقایع و توانایی داشتن پنج پروب PT100 برای اندازه گیری دما است. همچنین شامل یک ورودی رمزگذار افزایشی برای موقعیت زاویه ای روتور با گزینه Easy Log PS می باشد. D550 دارای چندین حالت و عملکرد محافظتی است که به دینام امکان کار ایمن را می دهد.

طراحی شده است که باید در جعبه ترمینال یا در کابینت کنترل برق نصب شود.  این از شرایط حفاظت و ایمنی کافی برای تاسیسات الکتریکی اطمینان حاصل می کند.علاوه بر این ، D550 مجهز به چندین ویژگی الکتریکی است که ولتاژ و جریان دینام و همچنین ولتاژ شبکه را اندازه گیری می کند.  به عنوان دیگر نقاط قوت ، D550 دارای منبع تغذیه کمکی و دامنه فرکانس 30-400 هرتز است. مجموعه ای از ورودی ها و خروجی های دیجیتال و آنالوگ برای کنترل حالت تنظیم ، داده های عملیاتی و اصلاحات تنظیم شده دارد. D550 دارای گواهینامه CE ، Marine ، UL و CSA است.

توضیحات سخت افزار :

رابط CANBUS در D550 در اتصال نر D-SUB موجود در نزدیکی نشانگرهای LED موجود است. این رابط خطوط CANBUS و سیگنال های خاصی را برای گزینه های D550 که می توانند روی آن متصل شوند ، هدایت می کند.  منبع تغذیه DC (حداکثر 15 ولت 200 میلی آمپر) نیز در این کانکتور برای تهیه لوازم جانبی CANBUS نور موجود است. این منبع تغذیه می تواند توسط محصول فعال یا غیرفعال شود.

ابعاد :

دیتاشیت :

DATASHEET LEROY SOMER AVR D550
