فروش LEROY SOMER AVR R251

در این بخش قصدداریم درمورد LEROY SOMER AVR R251 اطلاعاتی را در اختیارتان قراردهیم .

رگولاتور یا AVR چیست؟

رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند. عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد. رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد. رگولاتور ولتاژ  از برق خروجی ژنراتور تغذیه میشود . در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!

ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد. لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد  ، سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.  ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد. لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.

رگولاتور ولتاژ :

رگولاتور ولتاژ یا ای وی آر (AVR) دیزل ژنراتور، با برندهای مختلفی در بازار موجودمی‌باشد. در خرید ای وی آر (AVR) دیزل ژنراتور باید دقت‌نمود که در وهله اول انتخاب این برد بر اساس برد قبلی و معیوب دیزل ژنراتور باشد . که در این‌صورت انتخاب و نصب برد ای وی آر بسیار ساده می‌گردد. معمولا” رگولاتور ولتاژ ،حفاظت‌هاي کاهش یا افزایش تحریک ،کاهش یا افزایش ولتاژ و اتصال کوتاه در سیم پیچ میدان را نیز انجام‌می‌دهند. رگولاتور ولتاژ وظیفه تنظیم توان راکتیو تولیدشده توسط ژنراتور را به عهده‌دارد رگولاتورهای ولتاژ جدید داراي قابلیت‌هاي بیشتري مانند کنترل توان راکتیو ، تصحیح ضریب توان ، تنظیم نرم ولتاژ و تنظیم ولتاژ براساس نسبت ولتاژ به فرکانس را دارا می‌باشند.

نکته 1:

ولی نکته قابل تامل این است که  :

رگولاتور ولتاژ ژنراتور  وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد، تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند. AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان‌های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد. همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.

نکته2 :

نکته قابل‌توجه در مکانیزم این برد این است که :

حتی هنگامی که دیزل ژنراتور ما خاموش می‌باشد به علت وجود نیروی مغناطیسی پسماند در داخل سیم پیچ ها، مقدارکمی ولتاژ در خروجی سیستم وجود خواهدداشت. رگولاتور ولتاژ یا ای وی آر (AVR) از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ، ولتاژ ژنراتور را بالا می آورد،  سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (AVR) منفی می‌شود و ولتاژ خروجی را بر روی ۴۰۰ ولت فیکس‌میکند. پس طی این فرآیند ای وی آر، در فرکانس ها و دور های متغیر و مختلف دیزل ژنراتور ولتاژ خروجی ثابت خواهدماند.

رگولاتور ولتاژ ژنراتور های موجود در بازار :

• مارکن markon
• لوری سامر(سومر) lorey somer
• ای وی کا avk
• استامفورد stamford
• باسلر basler
• زیمنس siemens
• مارلی marelli
• ماراتون marathon
• مکالته meccalte
• براش brush
• کنیرز bkb/conyers
• براون بوری brown boveri
• کاترپیلار (caterpillar)
• کنترلژی (contrology)
• ای سی سی ای سی ال (ecc/ecl)
• ای دی سی (edc)
• امری (emri)
• جی ای سی gec/aei
• کاتای یا کوتای (kutai)
• مادسلی (mawdsley)
• نیوتون دربی (newton derby)
• پتبو (prtbow)
• یونیلک (unilec)
• دیتاکام (datakom)
• کامینز پاور (cummins POWER)
• پی سی سی pcc
• رگولاتور ژنراتورهای ذغالی (brush)
• و رگولاتورهای دست ساز مخصوص ژنراتورهایی که جریان تحریک بالایی دارند.

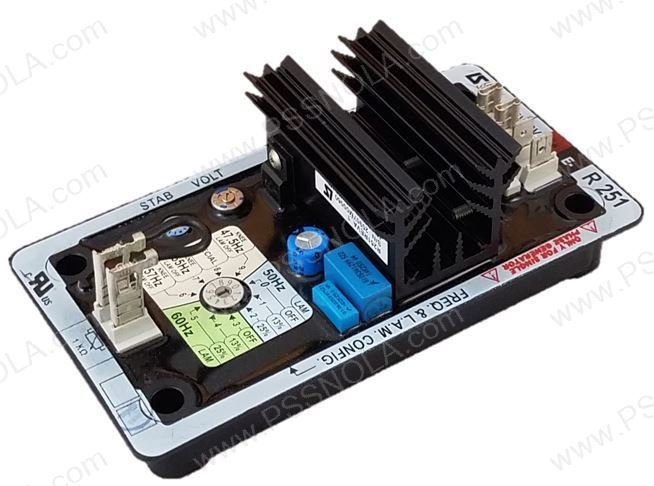

رگولاتور ولتاژ لروی سامر Leroy Somer AVR R251 :

مشخصات فنی :

• ذخیره سازی: -55 درجه سانتیگراد ؛ + 85 درجه سانتیگراد
• عملیات: -40 درجه سانتیگراد ؛ + 70 درجه سانتیگراد
• تنظیم ولتاژ: حدود ،5 0،5.
• دامنه تأمین / تشخیص ولتاژ 85 تا 139 ولت (50/60 هرتز).
• زمان پاسخ سریع (500 میلی ثانیه) برای دامنه تغییر ولتاژ گذرا 20 ±.
• تنظیم ولتاژ P1.
• تنظیم ثبات P2.
• منبع تغذیه محافظت شده توسط  فیوز 8 آمپر،
• محصول جایگزین: Ferraz-Shawmut

R251 AVR :

• پتانسیومتر برای تنظیم ولتاژ ، 1000 وات / 0،5 وات در دقیقه: دامنه تنظیم ± 5.
• جامپر ST4 را بردارید.

افت ولتاژ :

سیستم LAM در AVR ادغام شده است و به صورت استاندارد فعال است. می توان آن را به 13 یا 25 درصد تنظیم کرد.

Code	Type	Description
AEM 110 RE 021	R251	AVR

عملکرد اصلی AVR :

AVR از منبع تغذیه خط به ترمینالهای خنثی ژنراتور AC با VAC 240 در50/60 هرتز است ، سنجش ولتاژ تنظیم شده بر اساس توان ورودی AVR است.

دیتاشیت :

DATASHEET LEROY SOMER AVR R251
