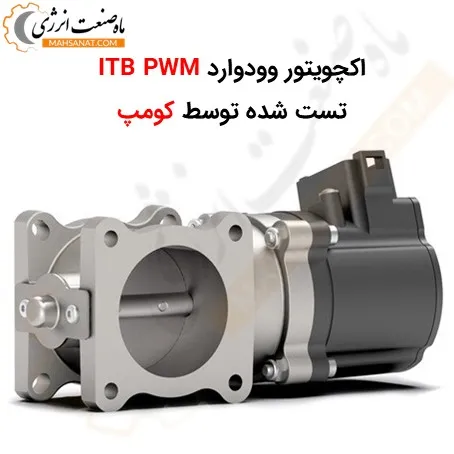

اکچویتور وودوارد WOODWARD ITB PWM

اکچویتور Woodward ITB PWM نوعی دریچه گاز الکترونیکی با اکچویتور داخلی است که با سیگنال PWM (Pulse Width Modulation) کنترل می‌شود. این مدل به‌طور خاص برای کنترل جریان هوا یا گاز به موتور طراحی شده و در سیستم‌های مدیریت موتور دیزل یا گازسوز کاربرد دارد.

  • Act gain = 20
  • Act int = 400
  • Act der = 0
  • PWM rate = 2000Hz
  • Fdb 0 pos = 0.5V
  • Fdb 100 pos = 4.5V
  • نوع سیگنال فرمان = PWM
  • فرکانس = معمولاً 100–1000 Hz (معمولاً 250Hz تا 500Hz)
  • Duty Cycle کنترلی = 5% تا 90% برای موقعیت بین حداقل و حداکثر
  • ولتاژ تغذیه = 9 تا 32 ولت DC
  • توان مصرفی = 25 وات (پایدار) / 50 وات (لحظه‌ای تا 0.25 ثانیه)
  • دمای کاری = 40- درجه سانتیگراد تا 105+ درجه سانتیگراد (بسته به مدل)

عملکرد PWM

اکچویتور Woodward ITB PWM موقعیت دریچه گاز را بر اساس Duty Cycle سیگنال PWM تنظیم می‌کند:

  • 5% Duty Cycle : موقعیت کاملاً بسته
  • 90% Duty Cycle : موقعیت کاملاً باز
  • >95% Duty Cycle : دستور ایمنی = بازگشت به حالت بسته

مزیت این نوع ورودی:

  • دقت بالا
  • تحمل در برابر نویز
  • سازگاری با کنترلرهای مدرن

مزایای استفاده

  • کنترل دقیق موقعیت دریچه با سیگنال ساده PWM
  • بازگشت ایمن در زمان خطا
  • حذف نیاز به کابل‌های آنالوگ پیچیده
  • نصب ساده (Direct Mount)
  • مقاوم در برابر شرایط سخت محیطی

عیب یابی

مشکل

دلیل

راهکار
حرکت نمیکند PWM قطع است بررسی تغذیه و سیگنال فرمان
پاسخ دهی کند است ولتاژ تغذیه افت دارد بررسی توان منبع برق
خطای موقعیت در ECU نویز استفاده از کابل شیلددار
برگشت به حالت بسته سیگنال PWM بیش از 95% بررسی ECU

جهت دریافت مشاوره و اطلاعات بیشتر میتوانید از طریق راه های ارتباطی زیر با کارشناسان مجرب و متخصص ماه صنعت انرژی در ارتباط باشید.

تماس با ما
وزن 2361 کیلوگرم
ابعاد 2545 × 1691 × 2126 سانتیمتر
