ترنسمیتر فشار ویکا چیست

ترنسمیتر فشار ویکا از ترکیب دو واژه TRANSFER+METER گرفته شده است.یعنی تجهیزی که بتواند یک کمیت فیزیکی را اندازه گیری کرده(METERING)وآن را به مکانی دورتر مثل اتاق کنترل انتقالTRANSFER دهد.می تواند نیوماتیکی و یا الکترونیکی باشد. در هر دو مورد،سیگنال ارسالی استاندارد بوده و برای تجهیزاتی که در LOOP کنترل قرار دارند قابل فهم می باشد.در نوع الکترونیکی جریان 20-4 میلی امپر و در نوع نیوماتیکی فشار هوای 15-3 PSI یا bar از سوی TRANSMITTER به کنترلرهای الکترونیکی و نیوماتیکی ارسال می شود.

تعریف دیگر

به بیان دیگر ترانسمیتر صنعتی ابزاری است که برای اندازه گیری کمیت ها و پارامترهای مختلف نظیر دما، فشار، رطوبت، سطح مایعات، فلو، گازهای های محیطی و مواردی از این دست استفاده می گردند و مقادیر اندازه گیری شده را به صورت جریان الکتریکی استاندارد در بازه 4 تا 20 میلی آمپر روی یک زوج سیم ارسال می نمایند.

ترانسمیتر ایزوله (TRANSMITTER) جهت تبدیل انواع سیگنال های آنالوگ با دقت و کیفیت عالی به کار می رود. با پشتیبانی از تمامی سیگنال ها و رنج های مختلف اندازه گیری شامل سیگنال 4 تا 20 میلی آمپر DC، 0 تا 20 میلی آمپر DC، 0 تا 5 ولت DC، 0 تا 10 ولت DC، انواع ترموکوپل (Thermocouple) J,K,B,R,S,T,E,N، انواع RTD و PT100، پتانسیومتر (Potentiometer)، مقاومت (Resistance) . ورودی و خروجی کاملا ایزوله در برابر نویز و نوسانات برق، فیلترینگ و تقویت سیگنال از نکات مهم در ترانسمیتر می باشد. خروجی بدست آمده از ترانسمیترها قابل استفاده در نمایشگرها، سیستم های پی ال سی (PLC) و تمام تجهیزات کنترلی می باشد و امروزه ترانسمیتر مصرف زیادی در صنایع نفت، گاز، پتروشیمی، فولاد، سیمان، ریخته گری، داروسازی، مهندسی پزشکی و بطور کلی هر سیستمی که نیاز به اتوماسیون صنعتی دارد، پیدا نموده است.

انواع ترانسمیتر

1/4

1/2

ساختار ترانسمیتر ها

بطور كلي ترانسميتر ها از سه قسمت اصلي حس كننده، مبدل(ترانسديوسر) و تقويت كننده تشكيل مي شود. ترانسميترها درانواع الكتريكي و نيوماتيكي ساخته مي شوند.خروجي ترانسميتر هاي الكتريكي بين ۴ تا ۲۰ ميلي آمپر و ترانسميتر هاي نيوماتيكي بين ۳ تا ۱۵ psi بر حسب تغييرات كميت ورودي مي تواند تغيير كند. براي مدرج كردن و يا كاليبره كردن ترانسميتر ها طبق دستور سازنده با دادن ورودي هاي معين و معلوم خروجي را تنظيم مي كنيم .

کاربرد ترانسمیتر ها

سنسورها وترانسمیترها اجزای یک پروسه صنعتی هستند که کاربردهای فراوانی در پروسه های متنوع دارند. امروزه مصرف زیادی در صنایع نفت، گاز، پتروشیمی، فولاد، سیمان، ریخته گری، داروسازی، مهندسی پزشکی و بطور کلی هر سیستمی که نیاز به اتوماسیون صنعتی دارد، پیدا نموده است. کاربرد عمده این قطعات در ارزیابی عملکرد سیستم و ارائه یک فیدبک با مقدار و وضعیت مناسب است که بدین ترتیب کنترلر سیستم متوجه وضعیت کارکرد آن و چگونگی حالت خروجی خواهد شد .

انواع ترنسمیتر

فشار
دما
رطوبت
فلو یا جریان سیالات
سطح یا ارتفاع مخازن
وزن
سرعت

و…

ترانسمیتر (Transmitter)

ترانسیمتر ها تجهیزاتی هستند که پس از اندازه‌گیری یک پارامتر، مقدار اندازه‌گیری شده را به کمک یک سیگنال به اتاق کنترل انتقال می‌ دهند.
این سیگنال می ‌تواند از نوع ولتاژی یا جریانی یا هر نوع دیگر باشد.
سیگنال آنالوگ، یک سیگنال پیوسته بوده که دما نمونه‌ای از این سیگنال است.

دما

دمای بین 0 تا 100 درجه را در نظر بگیرید، این بازه مقادیر پیوسته از 0 تا 100 را شامل می‌ شود که اگر فرضا به یک سیگنال ولتاژی تبدیل شود، ممکن است رنج بین 0 تا 5 ولت را به خود اختصاص بدهد.
اما چراغ LED یک سیگنال دیجیتال‌ می‌باشد. چراغ روشن هست یا روشن نیست.
به طور کلی، ترانسمیتر ها، یک سیگنال آنالوگ Analog هستند.
وظیفه یک ترانسمیتر ارسال سیگنال به اتاق کنترل است.
ترانسمیتر فشار وظیفه دریافت سیگنال مکانیکی و اندازه گیری پارامتر مشخصی را دارد.
و سپس با تبدیل سیگنال مکانیکی به یک سیگنال جریانی یا ولتاژی (به طور مثال) آن را به اتاق کنترل ارسال می کنند.

ویژگی های ترانسمیتر فشار

یک ترانسمیتر فشار مناسب و سالم، بایستی دارای ویژگی های زیر باشد:
دقت اندازه گیری: بهتر از %0.5±
جنس متریال بدنه: Die Cast Al. / SS
استاندارد نفوذ: IP65
تکرار پذیری: 0.2% F.S

تکرار پذیری یعنی آنکه تجهیز شما مثلا در پنج آزمایش مختلف (یکی در محیط مرطوب، یکی در میحط گرم، یکی در محیط سرد و ….)
مقداری را که اندازه گیری می کند، حداکثر 0.2% با مقدار واقعی تفاوت داشته باشد.

تذکر: اگر تکرار پذیری دستگاه دچار مشکل شده باشد، دیگر دستگاه قابل کالیبراسیون نبوده و
عملا المنت اندازه گیری فشار، دچار آسیب شده و باید دستگاه را تعویض کنیم.
تکرار پذیری را به صورت سالیانه چک خواهیم کرد.

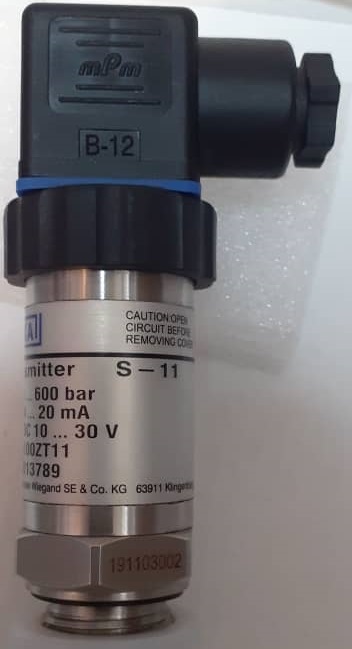

مشخصات ترنسمیتر فشار ویکا

10…..600 BAR

4….20 MA

10…..30 V

0/5% BSFL

S# 1105G4KG

P# 12719049

MADE IN GERMANY

MODEL : S-10

سایت ویکا
http://www.wika.com
