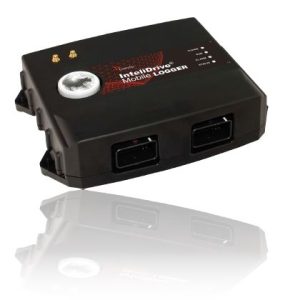

برد کنترل InteliDrive Mobile Logger

برد کنترل کومپ InteliDrive Mobile Logger ، ثبت داده‌های پیچیده انعطاف پذیر، که دارای ویژگی‌های برجسته، نظارت و ردیابی تاریخچه برای موتورهای دیزل و همچنین تجهیزات جانبی است.

ویژگی‌ها

• ثبت‌کننده داده – برجسته، نظارت و ردیابی تاریخچه برای موتورهای دیزل و همچنین تجهیزات جانبی
• پشتیبانی از وصل و بازی موتورها با ECU – دسترسی به تمام مقادیر موجود
• ثبت رویداد و عملکرد داخلی
• پشتیبانی از نظارت از راه دور
• برنامه مدیریت ناوگان با محلی سازی GSM/GPS و Geofencing
• خروج از تاریخچه
• اندازه گیری موتور توسط سنسورها و محرک ها یا از طریق J1939
• 8 ورودی دیجیتال
• 11 ورودی آنالوگ قابل تنظیم
• 1 × ورودی فرکانس برای اندازه گیری RPM
• 2 × ورودی ضربه
• نشانگر وضعیت LED
• رابط ارتباطی RS485، 2× CAN، J1939
• امکان اتصال با نمایشگرهای خارجی
• ساعت کار، شمارنده تعداد شروع، اندازه گیری ولتاژ باتری
• اندازه گیری مصرف سوخت یکپارچه

توضیحات

ثبت داده‌های پیچیده انعطاف پذیر، که دارای ویژگی‌های برجسته، نظارت و ردیابی تاریخچه برای موتورهای دیزل و همچنین تجهیزات جانبی است. InteliDrive Mobile Logger به ویژه برای محیط های سخت تجهیزات صنعتی در فضای باز طراحی شده‌است. ساختار واحد دارای یک محفظه و کانکتور کاملاً مهر و موم‌شده با محیط زیست، استحکام لرزش و EMC همراه با محدوده عملیاتی دما گسترده است. InteliDrive Mobile Logger می تواند از طریق پروتکل‌های ارتباطی استاندارد و اختصاصی CAN J1939 با طیف گسترده‌ای از موتورهای EFI که شامل :

Caterpillar، Cummins، Detroit Diesel، Deutz، GM، Iveco، Isuzu، John Deere، MAN، MTU، Perkins

، Scania، Sisu هستند، ارتباط برقرار کند. ، ولوو پنتا و دیگران. ساختار ورودی بسیار انعطاف پذیر امکان پشتیبانی از طیف گسترده ای از برنامه‌ها را فراهم می‌کند.

مجموعه ای غنی از ورودی‌های باینری، فرکانس یا آنالوگ برای اتصال مستقیم به تمام سنسورهای استاندارد صنعتی و دستگاه‌های خروجی بهینه شده است.

خطوط ارتباطی CAN-bus و RS485 همراه با مودم داخلی اختیاری GPRS و ماژول GPS، نمای کلی کاملی از وضعیت سیستم را به اپراتور محلی و تکنسین در مرکز نظارت از راه دور ارائه می‌دهد.

مشخصات

• اندازه گیری موتور توسط سنسورها و محرک ها یا از طریق J1939
• 8 ورودی دیجیتال
• 4 خروجی دیجیتال
• 11 ورودی آنالوگ قابل تنظیم
• 2 ورودی ضربه
• 1 ورودی فرکانس برای اندازه گیری RPM
• نشانگر وضعیت LED
• رابط ارتباطی: RS485، 2×CAN، J1939
• دمای کارکرد: -40 تا +80 درجه سانتیگراد
• اندازه گیری مصرف سوخت یکپارچه
• امکان ورود اپراتور
• اندازه حافظه تا 524000 رکورد
• فرمت‌های دانلود پشتیبانی‌شده: xls، csv
• حفاظت از گرد و غبار و آب IP67
• GPS داخلی و GPRS (ماژول‌های پلاگین اختیاری)

مزایا

• راه حل یکپارچه، سیم کشی و اجزای کمتر
• پشتیبانی ویژه موتور، پلاگین و بازی موتورهای با ECU – دسترسی به تمام مقادیر موجود، بدون نیاز به برنامه نویسی طراحی‌شده به طور خاص برای محیط‌های سخت – عملکرد بدون مشکل در همه شرایط
• ثبت رویداد و عملکرد داخلی – عیب یابی آسان و رسیدگی به ادعای گارانتی پشتیبانی نظارت از راه دور – کاهش هزینه‌های تماس مهندسان خدمات
• خروج از تاریخچه – نظارت بر طیف گسترده‌ای از پارامترها
• WebSupervisor – AirGate سازگار با
• محلی سازی GPRS/GPS و Geofencing
• ماشین آلات تحت نظارت موجود

نمای کلی برنامه

درب پانل

-intelidrive_mobile_logger-DATASHEET
