دیپسی 7320 + مشخصات و نقشه + قیمت

19,000,000 تومان

شماره تماس جهت خرید و مشاوره:

021-91300361

021-66661333

021-66661444

021-66661555

شماره تمامی پیام رسان ها جهت ارسال درخواست:

0910-8008386

دیپسی 7320MKII

کنترلر دیپسی 7320 ، یک کنترلر  راه انداز اتوماتیک دیزل ژنراتور و ژنراتور گازی است و DSE7320 MKII دارای قابلیت تشخیص بی برقی و راه اندازی اتوماتیک دیزل ژنراتور می‌باشد (چنج آور اتوماتیک در زمان قطعی برق شبکه ) که برای طیف گسترده‌ای از کاربردهای یک مجموعه ژنراتور ، دیزلی یا گازی قابل برنامه ریزی است. این کنترلر با نظارت بر تعداد زیادی از پارامترهای موتور ، آلارم‌ها، استاپ موتور و اطلاعات مربوط به وضعیت موتور را در صفحه LCD و چراغ ها LED نمایش می‌دهد ، و یا پارامتر ها را از طریق ارتباط راه دور روی کامپیوتر نمایش می‌دهد. همچنین می‌توان با اتصال مودم خارجی اطلاعات را به صورت پیام کوتاه برای شما ارسال کند. در انتهای همین صفحه می‌توانید اقدام به دانلود نرم افزار دیپسی نمایید.

شرکت ماه صنعت انرژی سالها در زمینه ی فروش برد دیپسی فعال است و تمامی کنترلر هایی که از ما خریداری می کنید کاملا اصلی می باشد.

نمای جلوی برد 7320MKII

نمای جلوی برد دیپسی 7320 - ماه صنعت انرژی

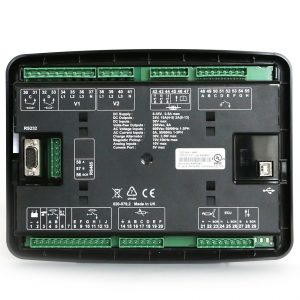

ترمینال های پشت برد کنترلی دیپسی 7320

نمای پشت برد دیپسی DSE7320MKII - ماه صنعت انرژی

نقشه ترمینال‌های برد 7320 ، سیم کشی + ابعاد

برای نصب نرم افزار و برنامه ریزی روی این برد، خود شرکت دیپسی یک فایل نصبی (Installation file) را در اختیار شما قرار میدهد که باید آن را نصب کنید و شما برای دانلود این نرم افزار نیاز به یک نام کاربری و کلمه عبور دارید که باید از سایت دیپسی دریافت کنید . البته سایت دیپسی در داخل ایران تحریم می‌باشد و شما فقط با استفاده از فیلتر شکن به آن دسترسی خواهید داشت . برای راحتی شما شرکت ما در ماه صنعت انرژی این کار را برای شما با پرداخت هزینه اندکی انجام میدهد و برنامه را بر روی کنترلر شما نصب میکند.

دانلود نرم افزار دیپسی
  • ابعاد : 245*184*51 میلیمتر
  • حداکثر ضخامت پانل : 8 میلیمتر

قابلیت نگه داری در شرایط زیر:

  • -40 ° C تا + 85 ° C
  • -40 ° F تا +185 ° F

محدوده دمایی در زمان کار:

  • -30 ° C تا + 70 ° C
  • -22 ° F تا +158 ° F
  • IP65
ابعاد دیپسی 7320 - ماه صنع انرژی

به دلیل دارا بودن پورت RS485  به راحتی می توانید این کنترلر را مانیتور کنید روش کار به این صورت است که از یک مبدل RS485  و نرم افزار مانیتورینگ خود دیپسی استفاده می کنیم .در صورتی که بخواهیم تحت شبکه این بردها را مانیتور کنیم باید برد  DSE7420 را تهیه کنید که دارای SNMP می‌باشد. راه حل دیگر استفاده از ماژول دیپسی 890 که در محصولات مرتبط پایین این صفحه نیز قرار دارد نیز می توانید استفاده کنید.

این کنترلر برای مانیتورینگ از پورت RS-232 نیز ساپورت می کند. برای مانیتورینگ از راه دور با PLC و HMI به راحتی می توانید از پورت های RS-485 , RS-232 استفاده کنید. این روش استفاده از جداول MODBUS دیپسی می باشد. برای مانیتورینگ از طریق MODBUS over TCP/IP حتما باید از ماژول مانیتورینگ 890 و یا به جای این برد از برد 7420 استفاده کنید.

مقایسه قابلیت انواع بردهای دیپسی

مقایسه انواع برد دیپسی - ماه صنعت انرژی

DSE7320MKII

دیپسی 7320 MKII  یکی از شناخته ترین کنترلر های دیزل ژنراتور در بازار ایران و جهان است و تقریبا متخصصی دیزل ژنراتوری پیدا نمی کنید که این برد را نشناسد. در صورت خرید کنترلر 7320 قابلیت های بسیاری نسبت به قیمت مناسب آن را دارا می باشد که طبق تجربه ی تیم ماه صنعت انرژی قابلیت ها و ویژگی های مهم آن را برای شما بیان‌میکنیم.

1-کیفیت ساخت این کنترلر بسیار بالا است و می تواند سالهای سال بدون مشکل و عیب و ایراد کارکند که این ویژگی آن کاملا اثبات شده است.

2- این برد قابلیت کنترل دو کلید یعنی کلید شهر و کلید ژنراتور را دارد و در زمان قطعی برق شهر دیزل ژنراتور را به صورت اتوماتیک روشن می کند و کلید برق ژنراتور را وصل می کند و وقتی که برق شهر بر می گردد به صورت اتوماتیک برق شهر را وصل می کند البته یک چشمک چند ثانیه ای در جابه جایی بین برق ژنراتور و برق شهر وجود دارد.

3-نصب و راه اندازی این برد بسیار ساده است و در واقع برای نصب آن فقط کافی است نوع موتور که آیا ای سی یو دار است یا نه و نوع ایسیو موتور را تعیین کنید و توان آن و نسبت تبدیل ct را داخل آن از طریق نرم افزار تعیین کنید و کنترلر آماده ی نصب است.

دانلود دیتاشیت دیپسی 7320

چون راه اندازی و نصب این کنترلر ساده است فکر نکنید ویژگی‌های کمی دارد از قابلیت هایی که این برد دارد می توان به موارد زیر اشاره کرد:

  1. حفاظت ارت فالت (متاسفانه در ایران اصلا راه اندازی و استفاده نمی شود).
  2. دارای PLC داخلی که این قابلیت به شما اجازه می دهد به راحتی برای لاجیک های خاص این برد را برنامه ریزی کنید.
  3. دارای ارتباط RS232 و RS-485  می باشد که از این طریق هم می توانید آن را توسط PLC و از طریق MODBUS آن را مانیتور کنید و یا از نرم افزار اختصاصی خود دیپسی آن را مانیتور کنید.
  4. به خاطر وجود MSC-LINK روی این برد به راحتی می توانید باتری شارژر 9470 دیپسی را به آن وصل کنید و مقدار جریان شارژ ولتاژ شارژ و یا خطای شارژ را روی آن ببینید.
  5. همچنین می توانید ماژول های توسعه مانند 2133 2157 2130 جهت افزایش تعداد ورودی خروجی یا نصب سنسورهای آنالوگ دمایی به آن متصل کنید.

مقایسه انواع برد دیپسی

هنگام خرید کنترلر 7320 به نکات زیر توجه فرمایید :

این کنترلر در دو مدل MKI  (قدیمی) وMKII  (جدید و بروز) موجود می‌باشد و هنگام خرید حتما به این نکته دقت داشته باشید مدل MKI  از مدل جدید MKII  ارزان تر است و از تولید خارج شده است و حتما به شما توصیه میکنیم که در زمان خرید حتما DSE 7320 MKII  را انتخاب کنید .

برد 7320MKII 7320MKI
نمای جلو برد  فروش برد دیپسی 7320 7320MKI - ماه صنعت انرژی
نمای پشت برد خرید دیپسی 7320MKII نمای پشت کنترلر 7320mki - ماه صنعت انرژی

برد کنترلی دیپسی DSE7320MKII به هیچ وجه نمونه چینی ندارد اما اگر در اصلی بودن آن شک دارید ، بهترین راه تشخیص اصلی بودن این محصول ، این است که شما با آخرین ورژن آپدیت شده خود شرکت دیپسی به کنترلر خود وصل شوید اگر مشکلی در وصل شدن نبود کنترلر شما اصلی بوده و ساخت کشور انگلستان است.

خطاها و ارورهای برد کنترلی DSE7320MKII

DSE7320 بر خلاف مدل DSE4520 که ارورها و خطاها را به صورت آیکون نمایش می‌دهدو کاربر یا اپراتور باید آن آیکون‌ها را بشناسد و براساس آن به برطرف کردن خطاها اقدام کند. به صورت نوشته ارورها را نشان میدهد که بسیار راحت تر و سریع تر برای بر طرف کردن مشکلات و خطاها اقدام کنیم. در زیر چند نمونه از این خطاها را بصورت شکل مشاهده میکنیم.

لینک خطاهای دیپسی 7320 دانلود MANUAL کنترلر دیزل ژنراتور برد 7320

خطاهای DSE7320 به همراه توضیحات

هشدارها شرایط زنگ خطر غیر بحرانی هستند و بر عملکرد سیستم موتور تاثیر نمی گذارند، آنها توجه اپراتور را به شرایط نامطلوب جلب‌می‌کنند.

WARNING ALARM - ماه صنعت انرژی

هنگامی که این اتفاق افتاد، ماژول تایمر خنک کننده را راه اندازی می کند و به موتور اجازه می دهد قبل از خاموش کردن موتور، بدون بار خنک شود. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.

ELECTRICAL TRIP - ماه صنعت انرژی

آلارم های خاموش شدن بسته می شوند و بلافاصله ژنراتور را متوقف می کنند. با شروع شرایط خاموشی، ماژول خروجی های Close Gen Output را غیرفعال می کند تا بار از ژنراتور حذف شود. هنگامی که این اتفاق افتاد، ماژول برای جلوگیری از آسیب بیشتر، ژنراتور را بلافاصله خاموش می کند. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.

SHUTDOWN - ماه صنعت انرژی

ویژگی های کلیدی

  • دارای نمایشگر LCD
  • پیشتیبانی از چند زبان
  • منوی پنج کلیده
  • قابلیت تنظیم متن و تصاویر در زمان روشن شدن برد
  • امکان توسعه ورودی و خروجی های برد از طریق ارتباط DSENet.
  • درای PLC قابل برنامه ریزی جهت پروگرامینگ برای کاربردهای خاص
  • قابلیت غیرفعال کردن حفاظت ها
  • قابلیت برنامه ریزی و پروگرامینگ از طریق رایانه با استفاده از ارتباطات USB ، RS232 و RS485
  • قابلیت تنظیم از طریق پانل جلویی با قابلیت تنظیم پسورد
  • حالت ذخیره ی انرژی
  • سنجش و محافظت از ولتاژ 3 فاز ژنراتور
  • سنجش و محافظت از ولتاژ 3 فاز شبکه (فقط DSE7320 MKII)
  • قابلیت چنج آور اتوماتیک و تامین بار در زمان قطعی برق (فقط DSE7320 MKII)
  • مانیتورینگ جریان و توان ژنراتور (kW ، kvar ، kVA ، pf)
  • مانیتورینگ جریان و توان شبکه (kW ، kvar ، kVA ، pf) (فقط DSE7320 MKII)
  • حفاظت اضافه توان kW و kvar و حفاظت توان معکوس
  • حفاظت اضافه جریان
  • حفاظت‌از نامتعادلی بار
  • حفاظت ارت فالت
  • کنترل کامل از طریق دکمه های برد
  • قابلیت تنظیم خروجی ها جهت رله سوخت و رله استارت هنگام استفاده از CAN
  • 6 خروجی قابل تنظیم DC
  • 2 خروجی رله ای قابل تنظیم ( ترمینال خشک )
  • 6 ورودی آنالوگ / دیجیتال قابل تنظیم
  • 8 ورودی دیجیتال قابل تنظیم
  • قابلیت خواندن سرعت از طریق فرکانس CAN ، MP
  • کنترل پمپ سوخت اتوماتیک
  • برنامه ریزی زمان کار موتور
  • استفاده همزمان از درگاه های ارتباطی RS232 و RS485
  • قابلیت اتصال از RS232 یا RS485 برای تعادل دقیق ساعت کار موتور.
  • پشتیبانی از MODBUS RTU با صفحات MODBUS قابل تنظیم.
  • ارسال پیام کوتاه ( مودم اضافی مورد نیاز )
  • قابلیت استارت و استاپ ژنراتور از طریق پیام کوتاه
  • 3 آلارم تعمیر و نگهداری قابل تنظیم
  • سازگار با طیف گسترده ای از موتورهای CAN ، از جمله پشتیبانی موتور tier 4
  • قابلیت تنظیم کامل توسط برنامه DSE Configuration Suite P
  • IP65
  • ارتباط خودکار بین برق و ژنراتور
  • ثبت دقیق ساعت رویدادها
  • تنظیم دکمه کاربر پسند برای سهولت کار

ویژگی های برد دیپسی DSE7320MKII - ماه صنعت انرژی

مزایای خرید برد 7320

  1. دارای ورودی و خروجی های زیاد
  2. دارای‌حفاظت های الکریکی کامل
  3. دارای PLC داخلی
  4. ساپورت RS-485 , RS232 جهت مانیتورینگ و Modbus
  5. ساپورت انواع موتورهای الکترونیکی ECU دار و حتی نوع GCC کامینز
  6. دارای کاریری آسان و نصب و راه اندازی آسان

معایب برد 7320

  1. قیمت آن نسبت به برد 4520 و 6120 بالاتر است البته امکانات بیشتری نسبت به این بردها برای شما دارد.
  2. خروجی آنالوگ ندارد.
  3. ارتباط LAN را ساپورت نمی کند.
  4. زبان فارسی را پشتیبانی نمی کند.

محصولات مرتبط

DSE6120MKII - ماه صنعت انرژی

DSE4520MKII - ماه صنعت انرژی

AMF25 NEW - ماه صنعت انرژی

دایف CGC400 - ماه صنعت انرژی

کومپ AMF8 - ماه صنعت انرژی

سوالات پرتکرار مشتریان

بله شما عزیزان میتوانید برای خرید  دیپسی 7320 حضوری به آدرس ما تشریف بیاورید و بعد از رویت محصول اقدام به خرید نمایید.

تماس با ما به همراه ادرس

در صورت خرید کنترلر DSE7320MKII از ما امکان ارسال به تمامی نقاط ایران در سریعترین زمان ممکن و با بهترین حالت بسته بندی برای رفاه حال شما عزیزان

نحوه پرداخت: صدور پیش فاکتور – تایید شما – صدور فاکتور – تسویه توسط شما – ارسال محصول به آدرس شما

فعلا آموزش یا دوره خاصی در نظر گرفته نشده ولی بزودی دوره های فوق تخصصی حضوری برای شما عزیزان برگزار خواهیم کرد. ولی شما میتوانید با ما تماس بگیرید و مشکلات خود را به متخصصین ما اعلام کنید تا آنها شما را راهنمایی نمایند.

صد در صد 7320MKII – در متن بالا کاملا در این مورد توضیح داده شده است. لطفا آن قسمت را دقیق مطالعه بفرمایید.

بله شما می‌توانید برد معیوب خود را برای ما بفرستید. ما برد شما را بررسی میکنیم و قبل تعمیر به شما هزینه تعمیر و هزینه برد نو را اعلام میکنیم که شما بتوانید بهتر تصمیم بگیرید. یعنی شما سه راه خواهید داشت:

1- تعمیر برد

2- خرید برد نو

3- برگشت برد معیوب به شما

اگر بتوانید تمامی پارامترهای خود را به ما اعلام کنید ما میتوانیم آن را با هزینه اندک برای شما برنامه ریزی کنیم. اما توصیه ما به شما این است که نیروی ما به محل شما اعزام شود و در محل برد دیپسی شما را برنامه ریزی کند.

محصولات ما فقط در شرایطی که خودمان آن را نصب کنیم ضمانت دارد و در صورتی که خودتان آن را نصب کنید ما نمی‌توانیم آن را برای شما ضمانت کنیم.

ضمانت هم شرایط خود را دارد مثلا شکستگی برد یا … فاقد ضمانت است.

بله تمامی فاکتورهای ما بصورت رسمی می‌باشد.

جهت دریافت قیمت دیپسی 7320 و یا خرید دیپسی 7320 میتوانید از طریق راه های ارتباطی با واحد فروش ماه صنعت انرژی در تماس باشید .

ارتباط با کارشناس
سازنده

مدل

DSE7320 MKII

منبع تغذیه

DC

مقدار ولتاژ نامی کار

8 ولت تا 35 ولت مداوم
5 ولت تا 1 دقیقه

تحمل افت ولتاژ در زمان استارت

قادر به روشن ماندن 0 ولت برای 100mS ، در صورتیکه منبع حداقل 10v قبل از استارت داشته و در زمان قطع استارت ولتاژ منبع به 5v برسد.
بدون نیاز به باتری داخلی
LED و نور پس زمینه هنگام استارت خاموش میشوند.

حداکثر جریان کار

510mA در 12V ، 240mA در 24V

حداکثر جریان استندبای

330mA در 12V ، 160mA در 24V

دامنه تحریک

0 – 35V

محدوده ولتاژ ژنراتور و برق

15v تا 415 ولت AC  (Ph – N)
26v تا 719 ولت AC  (Ph – Ph)

محدوده فرکانس ژنراتور و برق

3.5 هرتز تا 75 هرتز

محدوده ولتاژ مگنتیک پیکاپ

+/- 0.5vتا 70v

محدوده فرکانس مگنتیک پیکاپ

10.000 هرتز ( حداکثر )

ورودی دیجیتال A - H

سوئیچینگ منفی

ورودی آنالوگ A & F

ورودی دیجیتال سوئیچینگ منفی
سنسور 0 تا 10 ولت
سنسور 4mA تا 20Ma
حسگر مقاومتی

خروجی BوA ( سوخت و استارت )

15آمپر DC در ولتاژ منبع تغذیه

خروجی C و D :

8آمپر 250 ولت (ترمینال خشک)

خروجی های کمکی E / J / I / H / G / F

2 آمپر DC در ولتاژ منبع تغذیه
