• برد کنترل چیست ؟
• در گذشته موتور های برق یا به عبارتی دیزل ژنراتورها و ژنراتور های گازسوز به دلیل اینکه صنعت الکترونیک و plc رشد چندانی نداشتند، دارای کنترلر های اتوماتیک نبودند و صرفا به نمایش فشار روغن و دمای آب  اکتفا میکردند و توسط یک گیج که بر روی پنلی کوچکی نصب بود و یک سوئیچ که صرفا وظیفه استارت را برعهده داشت، عملیات موتور را مدیریت میکردند .
• اما امروزه با گسترش و توسعه برد های کنترل تمام عملکرد های موتور میتواند توسط این برد ها تحت نظر قرار گیرد و فرمان های لازم نیز توسط این برد ها صادر شود .
• این برد علاوه بر این که قابلیت های یک برد  AUTO START  را دارد قابلیت روشن کردن اتوماتیک ژنراتور را دارا می باشند میتوانند مصرف کننده را از برق شهری جدا و به برق ژنراتور متصل نمایند .
• برد کنترل دیزل ژنراتور کومپ COMAP ساخت جمهوری چک می باشد. قابلیت های برد کنترل دیزل ژنراتور کومپ هم مرتبه با برد کنترل دیپسی DEEPSEA می باشد. انواع برد کومپ COMAP با توجه به سرمایه گذاری مداوم این شرکت در شبکه توزیع کنندگان تخصصی به این شرکت کومپ این امکان را داده است تا از کیفیتی عالی در خدمات به مشتریان برخوردار باشند.
• محصولات و برد کومپ COMAP به تولید کنندگان و عرضه کنندگان دیزل ژنراتور توانائی ارائه بالاترین استانداردهای تخصصی و پشتیبانی فنی جهت مشتریان را در سراسر جهان فراهم نموده است.
• COMAP دارای طیف گسترده ای از برد کنترلر دیزل ژنراتور برای کارکرد دیزل ژنراتور بصورت استندبای و یا پارالل با دیگر دیزل ژنراتورها میباشد. انواع برد کنترلر کومپ پیشرفته به منظور ساده سازی نصب، پیکربندی و مدیریت کارکرد دیزل ژنراتور طراحی و ساخته شده اند.

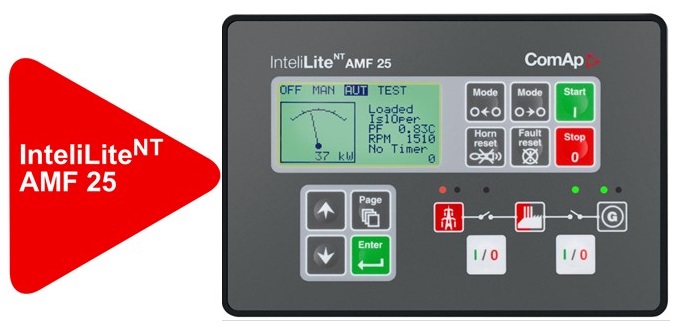

برد کنترل کومپ InteliLiteNT AMF 25

1. پشتیبانی از موتورهای با ECU (واحد کنترل الکترونیکی )
2. تنظیمات عالی برای تطبیق با نیازهای مشتری
3. گزیته های ارتباطی زیادی برای نظارت آسان از راه دور بر دستگاه دیزل ژنراتور
4. ساخته شده بر اساس توابع عمومی PLC های عمومی
5. قابلیت نظارت از راه دور
6. سیم کشی و قطعات کمتری دارند.
7. ارتباط مستقیم با موتورهای EMF
8. قابلیت ثبت تاریخ کار دیزل ژنراتور در فواصل طولانی
9. قابلیت کار با اینترنت بی سیم (وای فای)
10. قابلیت استارت اتوماتیک دیزل ژنراتورها



توضیحات محصول

• کنترلر جمع و جور Gen-set برای عملکرد در حالت آماده به کار
• تمام الزامات مربوط به برنامه‌های Auto Mains Failure (AMF) را برآورده می‌کند.
• نظارت و حفاظت کامل از جنس مجموعه
• ابزار بصری و قدرتمند در رایانه شخصی برای پیکربندی-نظارت-کنترل ، به صورت محلی یا از راه دور
• نصب، پیکربندی و استفاده آسان







این مدل برد AMF25 دارای یک نمونه طراحی قدیمی به رنگ طوسی و یک مدل طراحی جدید به رنگ مشکلی می باشد.







ویژگی های کلیدی

• کنترلر جامع و کامل ، جهت کنترل ، حفاظت و مانیتورینگ دیزل ژنراتور با  قابلیت تنظیم برای کاربردهای اضطراری و استارت دستی و از راه دور
•  قابلیت عملکرد در حالت  Standby  و یا  Prime
• پشتیبانی برجسته موتور EFI با پیام های تشخیصی به صورت متن ساده از طریق J1939
• گزارش دقیق رویداد RTC و عملکرد
• امکانات مانیتورینگ و کنترل از طریق Internet، LAN،Modem  GSM  و شبکه های صنعتی مانند Modbus RTU/TCP
• پشتیبانی WebSupervisor، AirGate و LOCATE با استفاده از ماژول های پلاگین
• کنترل آنلاین و نظارت بر صفحات وب با ماژول پلاگین
• حفاظت از سرقت سوخت و نظارت بر مصرف سوخت کل
• حفاظت از جریان خطای زمین با ماژول پلاگین
• پیکربندی قابل تعویض جایگزین
• پشتیبانی از حالت آماده به کار دوگانه (Dual AMF).
• پشتیبانی از برنامه های کاربردی قدرت اصلی (MRS).
• کنترل اتوماتیک و دستی GCB و MCB
• اندازه گیری و حفاظت کامل پارامتر های الکتریکی  ژنراتور  و برق شهر  و پارامتر های  مکانیکی موتور
• امکان نظارت بر مصرف سوخت و ایجاد  هشدار در مصرف سوخت بیش از حد در یک ساعت
•  قابلیت استفاده به عنوان کنترلر پشتیبان در عملکرد  Dual
• دارای پورت (J1939) CAN Bus و پشتیبانی از طیف وسیع از موتور های ECUدار
• دارای ورودی  Pickup
• امکان ارسال SMSدر رویداد ها و آلارم ها با درج  تاریخ و ساعت
• اندازه گیری و نمایش ولتاژ و فرکانس برق شهر بصورت سه فاز
• اندازه گیری و نمایش ولتاژ و فرکانس ، جریان ، ضریب قدرت ، کیلو وات ، کیلو وار  و …… ژنراتور  بصورت سه فاز
•  دارای ساعت داخلی RTCو حافظه ثبت وقایع و رویداد ها با درج  تاریخ و ساعت
•  7 ورودی دیجیتال ،7 خروجی دیجیتال و 3 ورودی آنالوگ
• دارای دو تایمر داخلی با امکان برنامه ریزی و برنامه تست دوره ای
• پشتیبانی از زبان های مختلف
• ترمینال پیش تحریک D+
• اندازه گیری واقعی RMS
• اندازه گیری توان 3 فاز ژنراتور و شبکه برق شامل کیلووات ساعت











ورودی و خروجی های برد:

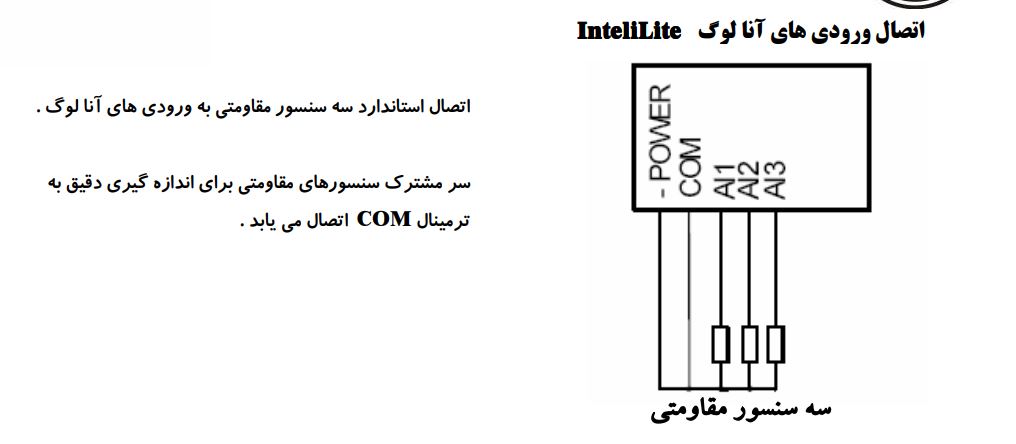

• ورودي هاي آنالوگ براي سنسور هاي مقاومتي با رنج صفرتا 2/4 كيلو اهم طراحي شده اند .
• جهت اطمينان از كاركرد صحيح  مخصوصا در طول بيشتر از 3 متر – از كابل هاي شيلد دار استفاده نمائيد .
• تبديل به ورودي ديجيتال در دو حالت باز و بسته متمايز هستند ، سطح آستانه 750 اهم مي باشد .
• تبديل به ورودي سه وضعيتي در سه وضعيت باز ، بسته و قطع متمايز هستند سطح آستانه 750 اهم مي باشد ، هنگامي كه مقاومت مدار كمتر از 10 اهم يا بيش از 2/4 كيلو اهم شود حالت قطع اتفاق مي افتد.
• طريقه ي اتصال ارتباط CAN از يك دستگاه به ديگري بايد به صورت سري ( نه به صورت ستاره ، انشعابي و …) انجام شود و هر دو انتهاي خط نيز بايد به مقاومت 120 اهمي (داخلي يا خارجي ) پايان يابد .
• حداكثر طول اتصال CAN ، 200 متر مي با شد . كابل شيلد دار CAN به ترمينال COM كنترلر وصل مي گردد. InteliLite داراي مقاومت داخلي 120 اهمي – كه بايستي در انتهاي اتصال CAN قرار گيرد – مي باشد . در ماژول هاي IOM-IG و PTM-IGS جديد ، جامپر داخلي با مقاومت 120 اهمي ، با قابليت جدا پذيري تعبيه شده است.
• ( در نوع IOM هاي قديمي ، مقاومت ها ثابت هستند ) . براي اطمينان با اهم متر مقدار مقاومت را چك نمائيد . دستگاه با مقاومت داخلي خود ، به انتهاي ارتباط CAN اتصال مي يابد .



ورودي هاي ديجيتال InteliLite – پيش فرض ها

BI1 : بازخور كليد ژنراتور (feedback GCB)

BI2 : بازخور كليد برق شهر (feedback MCB)

BI3 : توقف اضطراری (Emergency stop)

BI4 : كليد قفل شدن دسترسي (lock Access)

BI5 : خاموشي كنترلر از راه دور (OFF Remote)

BI6 : آزمايش كنترلر از راه دور (TEST Remote)

BI7 : خاموش کردن (ShutDown Override)

خروجي هاي ديجيتال InteliLite – پيش فرض ها

BO1 : استارت – Starter

BO2 :سلونوئيد سوخت

BO3 : باز يا بسته كردن كليد ژنراتور

BO4 :باز يا بسته كردن كليد برق شهر

BO5 :پيش راه انداز

BO6 :بارگذاري جهت آماده

BO7 :هشدار

تفاوت برد COMAP AMF25 قدیمی با ورژن جدید

• این مدل برد AMF25 دارای یک نمونه طراحی قدیمی به رنگ طوسی و یک مدل طراحی جدید به رنگ مشکلی می باشد.
• در مدل قدیمی توسط یک اینترفیس می توان برد کومپ Amf25  را به لپتاپ جهت پروگرام و برنامه ریزی متصل کرد. توسط نرم افزار comap inteli lite  بنام lite edit فرایند پروگرام را می توان انجام داد.
• در مدل جدید با کابل USB می توان برد را به کامپیوتر به منظور پروگرام برد دیزل ژنراتور متصل کرد.

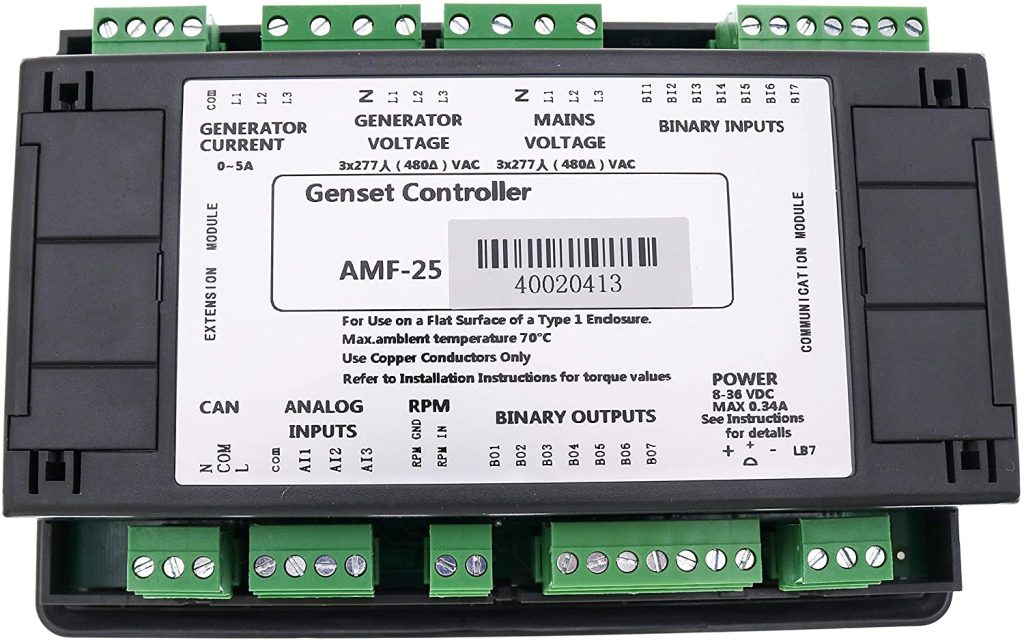

ترمینالهای برد :



دیتاشیت AMF25



کومپ



COMAP AMF25
