دیپسی 8660 + مشخصات و نقشه + قیمت
75,000,000 تومان
شماره تماس جهت خرید و مشاوره:
021-91300361
021-66661333
021-66661444
021-66661555
شماره تمامی پیام رسان ها جهت ارسال درخواست:
0910-8008386
دیپسی 8660MKII
برد کنترل دیپسی DSE8660 ، یک کنترلر ساده با کاربری آسان است که قابلیت استارت اتوماتیک و سنکرون تا ۳۲ ژنراتور را در یک سیستم تقسیم بار دارا میباشد و هم می تواند موتورهای الکترونیکی و هم غیر الکترونیکی را کنترل کند. این کنترلر قابلیت سنکرون کردن یک یا چند DSE8610 MKII و DSE8680 MKII با یک یا چند شبکه را دارا میباشد. DSE8660 MKII به طور خودکار عمل چنچ آور از برق اصلی به ژنراتور یا ژنراتور سنکرون با برق شهر را بدون قطعی و با سنکرون انجام‌می‌دهد.
شرکت ماه صنعت انرژی سال‌ها در زمینه ی فروش بردهای دیپسی همچون برد کنترل دیپسی DSE8660 فعال است و تمامی کنترلرهایی که از ما خریداری می کنید کاملا اصلی میباشد.

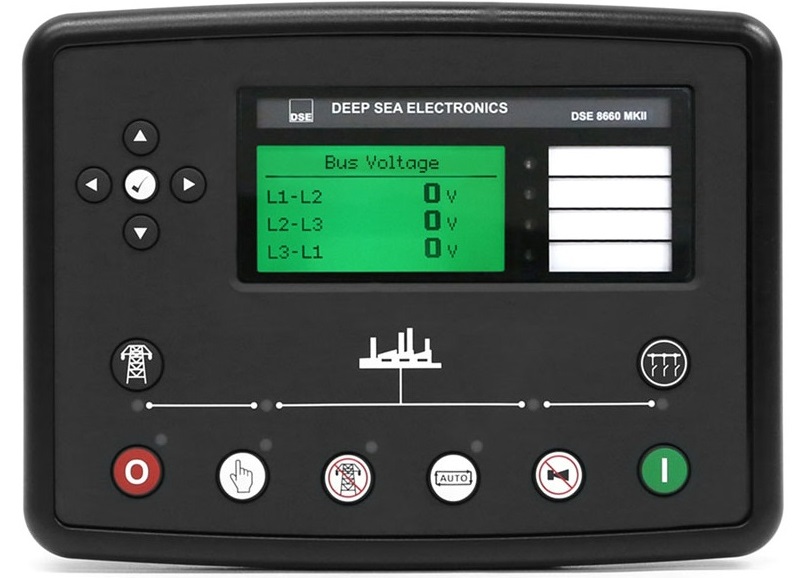

معرفی کلیدهای جلوی برد 8660MKII
ترمینال های پشت برد دیپسی dse8660mkii

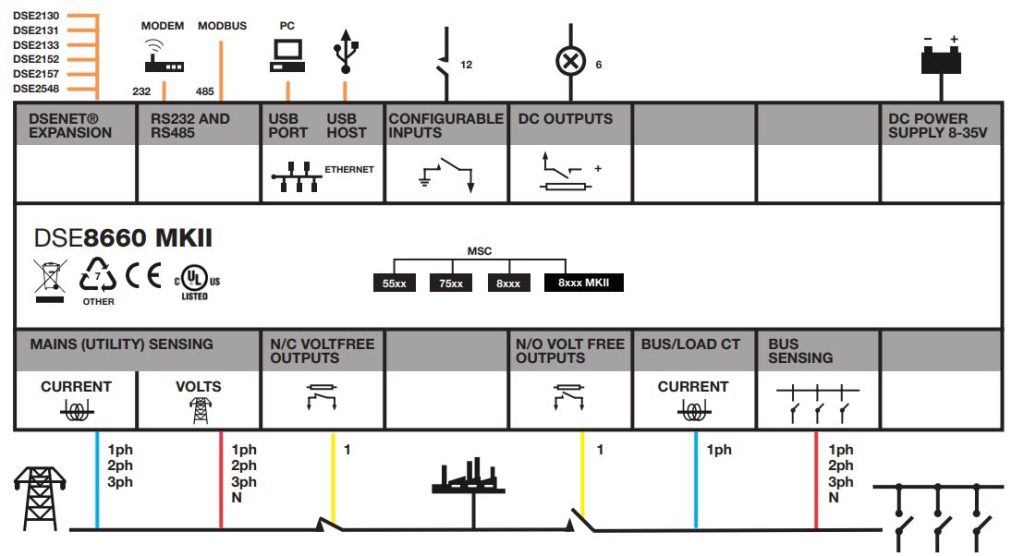

نقشه ترمینال های دیپسی 8660 ، سیم کشی + ابعاد
دستگاه‌های EXPANSION
- اکسپنشن ورودی DSE2130
- اکپنشن خروجی DSE2157
- اکسپنشن ارتقا دهنده CAN/MSC DSE124
- اکسپنشن ۲۱۳۳ برای کنترل سنسور دما و ترموکوپل (RTD)
- DSE2131 Ratio-metric Input
- DSE2152 Ratio-metric Output
- DSE2548 LED Expansion
وزن و ابعاد
پارامتر |
مشخصات |
| ابعاد : | 51*184*245 میلیمتر |
| ابعاد برش تابلو : | 220*160 میلیمتر |
| وزن : | 0.98 کیلوگرم |
| دمای کارکرد : | 40- درجه سانتیگراد تا 80+ درجه سانتیگراد |
 |
|
DSE8660 MKII
در برد کنترل دیپسی DSE8660MKII انتقال برق از دیزل ژنراتور به برق شهر بدون چشمک و قطعی انجام‌میشود.
قابلیت برنامه ریزی جهت از بین بردن پیک بار(کنترلر به صورت اتوماتیک برق مصرفی مجموعه یا کارخانه شما را اندازه گیری میکند و در صورت مصرف بیشتر از حد تعیین شده دیزل ژنراتور را روشن کرده و با برق شهر سنکرون میشود و مقدار بار اضافی را تامین میکند. با این قابلیت در زمان پیک بار مقدار توان تعریف شده توسط دیزل ژنراتور تامین میشود)
در صورت اعلام زمان بندی قطع برق، می توان قبل از قطع برق با شبکه سنکرون شده و بار را توسط دیزل ژنراتور تامین کرد و در زمان وصل برق شهر به صورت اتوماتیک کنترلر با شبکه سنکرون شده و بار را به شبکه انتقال می دهد. با این ویژگی در زمان قطعی های تابستان در صورت اعلام زمان قطعی می توان از چشمک و قطعی برق در کارخانه یا ساختمان یا اداره جلوگیری کرد. زمان بندی را می توان داخل کنترلر برنامه ریزی کرده که خود کنترلر به صورت اتوماتیک در زمان خاصی از روز برق را توسط دیزل ژنراتور تامین کند و شما هیچ گونه چشمکی نخواهید دید.
مشخصات
- قابلیت کنترل مقدار توان انتقال داده شده توسط دیزل ژنراتور به شبکه برق در زمان سنکرون را دارا میباشد.
- این کنترلر می تواند وضعیت عملیاتی و خطای موجود در صفحه LCD (چندین زبان موجود) را با استفاده از چراغ های نشانگر ، آلارم هشدار و پیام رسانی نشان‌دهد.
- این برد دارای سیستم های ارتباطی RS232, RS485 و اترنت Ethernet برای کنترل از راه دور و مانیتورینگ می باشد و همچنین می توان آن را به سیستم کنترل کارخانه یا ساختمان متصل‌کرد.
- سیستم گزارش رخداد این کنترلر ( event log ) رخداد را ذخیره میکند تا بتوان به راحتی نگهداری و مانیتورینگ سیستم های حفاظتی، اندازه گیری را انجام داد. ( 250 رویداد )
- با استفاده از نرم افزار DSE PC DSE می توان توالی ها ، تایمرها و زنگ های هشدار را به آسانی تغییر داد.
- تنظیمات را می توان از طریق قسمت جلوی کنترلر انجام داد.
- تمام درگاه های ارتباطی بطور همزمان در دسترس هستند ، سری DSE8xxx MKII برای طیف گسترده ای از برنامه های تقاضای بار مطلوب است.
امکانات کلیدی تقسیم بار
- از بین بردن پیک بار ( در زمان پیک بار ژنراتور ها را روشن کرده و پیک بار توسط ژنراتورها تامین میشود )
- راه اندازی متوالی مجموعه
- تنظیم دستی ولتاژ / فرکانس
- حفاظت R.O.C.O.F. و تغییر بردار (vector shift)
- تنظیم مقدار بار هر ژنراتور
- تنظیم ساعت کارکرد موتور ها
- Mains (Utility) decoupling
- Mains (Utility) decoupling test mode
- تشخیص خطای باس
- تنظیم و تطبیق ولتاژ و فرکانس
- تقسیم بار اکتیو و راکتیو
مقایسه انواع برد دیپسی
مقایسه DSE8660 و دیپسی 8660MKII
هنگام خرید کنترلر 8660 به نکات زیر توجه نمایید:
کنترلر 8660 در دو مدل MKI (قدیمی) وMKII (جدید و بروز) موجود میباشد و هنگام خرید حتما به این نکته دقت داشته باشید مدل MKI از مدل جدید MKII ارزان تر است و از تولید خارج شده است و حتما به شما توصیه میکنیم که DSE 8660 MKII را انتخاب کنید .
جهت دریافت قیمت و خرید دیپسی 8660 حتما با کارشناسان ماه صنعت انرژی تماس بگیرید.
| برد | 8660MKII | 8660MKI |
| جلو برد |  |
 |
| پشت برد |  |
 |
برد کنترل دیپسی DSE8660 به هیچ وجه نمونه چینی ندارد اما اگر در اصلی بودن آن شک دارید ، بهترین راه تشخیص اصلی بودن این محصول ، این است که شما با آخرین ورژن آپدیت شده خود شرکت دیپسی به کنترلر خود وصل شوید اگر مشکلی در وصل شدن نبود کنترلر شما اصلی بوده و ساخت کشور انگلستان است.
برای نصب نرم افزار و برنامه ریزی روی این برد، خود شرکت دیپسی یک فایل نصبی (Installation file) را در اختیار شما قرار میدهد که باید آن را نصب کنید و شما برای دانلود این نرم افزار نیاز به یک نام کاربری و کلمه عبور دارید که باید از سایت دیپسی دریافت کنید . البته سایت دیپسی در داخل ایران تحریم میباشد و شما فقط با استفاده از فیلتر شکن به آن دسترسی خواهید داشت . برای راحتی شما شرکت ما در ماه صنعت انرژی این کار را برای شما با پرداخت هزینه اندکی انجام میدهد و برنامه را بر روی کنترلر شما نصب میکند.
به دلیل دارا بودن پورت RS485 به یک طریق میتوانید این بردها را مانیتور کرد روش کار به این صورت است که از یک مبدل RS485 و نرم افزار مانیتورینگ خود دیپسی استفاده کرد و در صورتی که بخواهیم تحت شبکه این بردها را مانیتور کنیم از طریق کابل شبکه این خواسته مقدور است که این بردها MODBUS OVER TCP دارند ولی SLMP ندارند که در صورت نیاز حتما باید ماژول DSE890 را خریداری کنید.
نکته مهم:
نصب و راه اندازی و وایرینگ بردهای دیپسی در تمامی مدل‌ها نیاز به دانش و تجربه تخصصی میباشد که هر کسی قادر به انجام آن نیست . نصب و پروگرمینگ و وایرینگ کنترلرهای دیپسی توسط افراد بی تجربه و بدون اطلاعات تخصصی میتواند خسارات سنگین جانی و مالی را بهمراه داشته باشد پس این کار را حتما حتما به افراد مطمئن بسپارید .
برد کنترلی دیپسی اینگونه نیست که هر کسی بتواند آن را نصب کند و این اقدام باعث آسیب به تجهیزات و و خود کنترلر میشود. کار خود را به افراد متخصص در این زمینه بسپارید.
مشکلات و حوادثی که بعد از نصب توسط افراد غیر متخصص احتمال وقوع دارد:
- شفت ژنراتور خورد شود
- موتور اوراسپید شود
- موتور شاتون بزنه
خطاها و ارورهای برد کنترل دیپسی DSE8660
برای کار با DSE8660 کاربر یا اپراتور باید آیکون‌های آن را را بشناسد و براساس آن به برطرف کردن خطاها اقدام کند. این برد به صورت نوشته ارورها را نشان میدهد که بتوانیم بسیار راحت تر و سریع تر برای برطرف کردن مشکلات و خطاها اقدام کنیم. در زیر چند نمونه از این خطاها را بصورت شکل مشاهده میکنیم.
لینک خطاهای دیپسی 8660خطاهای دیپسی 8660 به همراه توضیحات هریک
1- WARNING ALARM
هشدارها شرایط زنگ خطر غیر بحرانی هستند و بر عملکرد سیستم موتور تاثیر نمی گذارند، آنها توجه اپراتور را به شرایط نامطلوب جلب‌می‌کنند.
2- ELECRICAL TRIP
هنگامی که این اتفاق افتاد، ماژول تایمر خنک کننده را راه اندازی می کند و به موتور اجازه می دهد قبل از خاموش کردن موتور، بدون بار خنک شود. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.
3- SHUTDOWN
آلارم های خاموش شدن بسته می شوند و بلافاصله ژنراتور را متوقف می کنند. با شروع شرایط خاموشی، ماژول خروجی های Close Gen Output را غیرفعال می کند تا بار از ژنراتور حذف شود. هنگامی که این اتفاق افتاد، ماژول برای جلوگیری از آسیب بیشتر، ژنراتور را بلافاصله خاموش می کند. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.
ویژگی ها و مزایای دیپسی 8660MKII
- تشخیص خطاهای شبکه و جدا کردن ژنراتور از شبکه در صورت نیاز
- نظارت بر توان شبکه (kW ، KV Ar ، kV A و pf)
- قابلیت های جامع سنکرونایزینگ و تقسیم بار
- قابلیت استارت در پیک بار و تامین پیک بار توسط دیزل ژنراتور
- انتقال توان ثابت به شکبه جهت مراکز تولید توان
- Mains (utility) de-coupling Protection
- PLC قابل برنامه ریزی داخلی و پیشرفته
- پورت ارتباط کاربریRS232 ، RS485 و ارتباطات اترنت
- پشتیبانی MODBUS RTU و TCP
- صفحات MODBUS قابل تنظیم توسط کاربر
- کنترل پیشرفته با پیام کوتاه و پیام رسانی خطا (مودم GSM اضافی مورد نیاز)
- قابلیت توسعه DSENet
- ثبت و بررسی کامل اطلاعات
- دارای نمایشگر LCD
- دارای چندین زبان نمایش
- منوی پنج کلیده
- قابلیت برنامه ریزی از صفحه ی جلو با امکان تنظیم کردن پسورد
- ورودی قابل تنظیم (11)
- خروجی های قابل تنظیم (8)
- تایمر و هشدار قابل تنظیم
- سیستم تنظیم رویداد (250)
- دسترسی آسان به صفحات
- نشانگر هشدار LED و LCD
- اتصال USB
- ساعت با باطری بک آپ داخلی
- کاملاً قابل تنظیم و برنامه ریزی از طریق نرم افزار PC Dite Configuration Suite
- دارای Power Mode درزمان سنکرون با شبکه
- ارتباطات پشتیبان MSC که به پورت های CAN وصل شده اند.
- کنترل دستی کلید های قدرت در حالت دستی
- SNMP داخلی
- قابلیت اتصال شارژرهای باتری در DSENet و کنترل کامل آنها
- با اضافه کردن اکسپنشن می توان از فاصله ۱.۲ کیلومتری کلید های قدرت برای باس چنج آور را کنترل کرد.
- سازگار با کنترلر های سری DSE5510 ، DSE7510 و DSE8x10
- صفحه نمایش با نسبت تصویر 132* 64 پیکسل
- گزارش ساعت دقیق رویدادها
- ارتباط اترنت ، مانیتورینگ پیشرفته از راه دور را فراهم میکند.
- افزایش قابلیت گسترش ورودی و خروجی از طریق DSENet
- نرم افزار کامپیوتر در دسترس
- IP65
- ویرایشگر پیشرفته PLC داخلی
محصولات مرتبط
معرفی محصولات مرتبط دیپسی DSE8660MKII
DSE2133
ماژول ورودی ترموکوپل RTD : تعداد 8 ترموکوپل یا 8 RTD
DSE2131
ماژول افزاینده 10 ورودی قابل تنظیم مقاومتی و دیجیتال – 4 تا 20 میلی آمپر ، 0 تا 10 ولت
DSE2130
ماژول‌افزاینده ورودی : 4 آنالوگ و 4 دیجیتال
DSE124
ماژول تقویت کننده طول مسیر
DSE890MKII
ماژول مانیتورینگ سیم کارتی : 4GLTE قابلیت ساپورت RS485 / اترنت /سیم کارت
DSE2548
نمایشگر خروجی LED
DSE9470
باتری‌شارژر هوشمند 24 / 12 ولت 10 آمپر دیپسی
DSEBC1205
باتری شارژر 12 ولت 5 آمپر دیپسی
DSEBC2405
باتری شارژر 24 ولت 5 آمپر دیپسی
DSE2157
ماژول افزاینده خروجی دیجیتال : 8 خروجی دیجیتال
DSE8610MKII
دیپسی 8610MKII
DSE8680
برد دیپسی 8680
سوالات پر تکرار در مورد کنترلر 8660MKII
چگونه می‌توان دیپسی DSE8660MKII را پروگرام نمایم؟
برنامه‌ریزی برد DSE8660MKII از طریق نرم‌افزار DSE Configuration Suite که توسط Deep Sea Electronics ارائه شده است، قابل انجام است. با اتصال برد به کامپیوتر و استفاده از این نرم‌افزار، میتوانید تنظیمات مختلف برد را تغییر دهید.
ارسال به شهرستان هم دارید و شرایط پرداخت چگونه است؟
در صورت خرید کنترلر دیپسی از ما امکان ارسال به تمامی نقاط ایران در سریعترین زمان ممکن و با بهترین حالت بسته بندی برای رفاه حال شما عزیزان
نحوه پرداخت: صدور پیش فاکتور – تایید شما – صدور فاکتور – تسویه توسط شما – ارسال محصول به آدرس شما
آیا آموزش یا دوره ای برای این برد و کلا بردهای دیپسی دارید؟
فعلا آموزش یا دوره خاصی در نظر گرفته نشده ولی بزودی دوره های فوق تخصصی حضوری برای شما عزیزان برگزار خواهیم کرد. ولی شما میتوانید با ما تماس بگیرید و مشکلات خود را به متخصصین ما اعلام کنید تا آنها شما را راهنمایی نمایند.
آیا شما 8660 سوخته یا شکسته را تعمیر میکنید؟
بله شما میتوانید برد معیوب خود را برای ما بفرستید. ما برد شما را بررسی میکنیم و قبل تعمیر به شما هزینه تعمیر و هزینه برد نو را اعلام میکنیم که شما بتوانید بهتر تصمیم بگیرید. یعنی شما سه راه خواهید داشت:
1- تعمیر برد
2- خرید برد نو
3- برگشت برد معیوب به شما
آیا امکان دارد بعد از خرید برد آن را برای ما برنامه ریزی کنید؟
اگر بتوانید تمامی پارامترهای خود را به ما اعلام کنید ما میتوانیم آن را با هزینه اندک برای شما برنامه ریزی کنیم. اما توصیه ما به شما این است که نیروی ما به محل شما اعزام شود و در محل برد دیپسی شما را برنامه ریزی کند.
آیا محصولات شما ضمانت دارد؟
محصولات ما فقط در شرایطی که خودمان آن را نصب کنیم ضمانت دارد و در صورتی که خودتان آن را نصب کنید ما نمی‌توانیم آن را برای شما ضمانت کنیم.
ضمانت هم شرایط خود را دارد مثلا شکستگی برد یا … فاقد ضمانت است.
آیا شما فاکتور رسمی می‌دهید؟
بله تمامی فاکتورهای ما بصورت رسمی میباشد.
جهت خرید و قیمت دیپسی8660 میتوانید از طریق راه های ارتباطی با کارشناسان ماه صنعت انرژی در تماس باشید تا شما را در این امر یاری نمایند.
تماس با ما
| سازنده | |
|---|---|
| مدل | DSE8660 |
| منبع تغذیه | DC |
| مقدار ولتاژ نامی کار | 5 ولت تا 35 ولت مداوم |
| تحمل افت ولتاژ در زمان استارت | قادر به روشن ماندن 0 ولت برای 50mS ، اگر قبل از کاهش ولتاژ مقدار آن 10ولت بوده باشد و منبع به 5v برگردد. |
| حداکثر جریان کار | 340mA در 12V ، 160mA در 24V |
| حداکثر جریان استندبای | 160mA در 12V ، 80mA در 24V |
| محدوده ولتاژ ژنراتور | 15V تا 333V AC ( L-N) |
| محدوده فرکانس ژنراتور | 3.5 هرتز تا 75 هرتز |
| محدوده ولتاژ باس | 15V تا 333V AC ( L-N) |
| محدوده فرکانس باس | 3.5 هرتز تا 75 هرتز |
| خروجی C و D : | 8آمپر AC در ولتاژ 250 ولت AC |
| خروجی های کمکی E / : I / J / H / G / F | 2 آمپر DC در ولتاژ منبع تغذیه |
| ابعاد | 240 mm * 181 mm * 51 mm |
| محدوده دمای کار | -30 درجه سانتی گراد تا +70 درجه سانتی گراد |
| محدوده دمای نگهداری | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
