دیپسی 8610
برد دیپسی DSE8610 دارای کاربری آسان بوده و استفاده از آن بسیار راحت میباشد. این ماژول کنترلی به صورت اتوماتیک ژنراتور را استارت کرده و قابلیت سنکرون کردن ژنراتور را دارد و مناسب برای استفاده در یک سیستم دارای چند ژنراتور است، که برای سنکرون کردن حداکثر 32 ژنراتور از جمله الکترونیکی و موتورهای غیر الکترونیکی طراحی شده‌است. DSE8610 به صورت کامل ژنراتور را نظارت کرده و شرایط خطا و وضعیت عملکرد آن را نشان میدهد.
معرفی کلیدهای جلو برد دیپسی 8610MKII
معرفی ترمینال های پشت برد دیپسی 8610

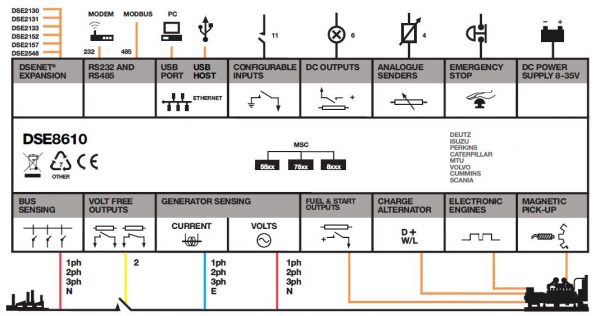

نقشه ، سیم کشی و توضیح دکمه های دیپسی 8610 + ابعاد و وزن
ابعاد و وزن
| ابعاد : | 51*184*245 میلیمتر |
| ابعاد برش تابلو : | 159*220 میلیمتر |
| وزن : | 0.98 کیلوگرم |
 |
|
نصب نرم افزار دیپسی 8610 :
برای نصب نرم افزار و برنامه ریزی روی این برد، خود شرکت دیپسی یک فایل نصبی (Installation file) را در اختیار شما قرارمیدهد که باید آن را نصب کنید و شما برای دانلود این نرم افزار نیاز به یک نام کاربری و کلمه عبور دارید که باید از سایت دیپسی دریافت کنید. البته سایت دیپسی در داخل ایران تحریم میباشد و شما فقط با استفاده از فیلتر شکن به آن دسترسی خواهیدداشت. برای راحتی شما شرکت ما در ماه صنعت انرژی این کار را برای شما با پرداخت هزینه اندکی انجام میدهد و برنامه را بر روی کنترلر شما نصب میکند.
مانیتورینگ دیپسی 8610 :
به دلیل دارا بودن پورت RS485 میتوان این برد را مانیتور کرد. روش کار به این صورت است که از یک مبدل RS485 و نرم افزار مانیتورینگ خود دیپسی استفاده کنید و در صورتی که بخواهیم تحت شبکه این بردها را مانیتور کنیم از طریق کابل شبکه می توان از طریق Modfbus over TCP/IP مانیتور کرد ولی این کنترلر snmp ندارند که در صورت نیاز حتما باید ماژول DSE890 را خریداری کنید. روش دیگر استفاده از کنترلر مانیتورینگ دیپسی به نام DSE8003 است. برای مانیتورینگ از طریق PLC هم می توانید از پورت RS-485، RS-232 و یا از طریق LAN استفاده کنید.
مقایسه قابلیت انواع بردهای دیپسی
مقایسه انواع برد دیپسی
مقایسه دیپسی 8610MKI و 8610MKII
برد دیپسی 8610 در دو مدل MKI (قدیمی) و MKII (جدید و بروز) موجودمی‌باشد و هنگام خرید حتما به این نکته دقت داشته باشید مدل MKI از مدل جدید MKII ارزان تر است و از تولید خارج شده‌است و حتما به شما توصیه میکنیم که DSE 8610 MKII را انتخاب کنید .
| برد کنترلی | 8610MKII | 8610MKI |
| نمای جلوی برد |  |
 |
| نمای پشت برد |  |
|
بهتر است در خرید کنترلر دیپسی توجه نمایید که :
برد کنترلی دیپسی DSE8610MKII به هیچ وجه نمونه چینی ندارد اما اگر در اصلی بودن آن شک دارید ، بهترین راه تشخیص اصلی بودن این محصول ، این است که شما با آخرین ورژن آپدیت شده خود شرکت دیپسی به کنترلر خود وصل شوید اگر مشکلی در وصل شدن نبود کنترلر شما اصلی بوده و ساخت کشور انگلستان است.
نکته مهم:
نصب و راه اندازی و وایرینگ بردهای دیپسی در تمامی مدل‌ها نیاز به دانش و تجربه تخصصی میباشد که هر کسی قادر به انجام آن نیست . نصب و پروگرمینگ و وایرینگ کنترلرهای دیپسی توسط افراد بی تجربه و بدون اطلاعات تخصصی میتواند خسارات سنگین جانی و مالی را به همراه داشته باشد پس این کار را حتما حتما به افراد متخصص بسپارید .
برد کنترلی دیپسی اینگونه نیست که هر کسی بتواند آن را نصب کند و این اقدام باعث آسیب به تجهیزات و و خود کنترلر میشود. کار خود را به افراد متخصص در این زمینه بسپارید.
مشکلات و حوادثی که بعد از نصب توسط افراد غیر متخصص احتمال وقوع دارد:
- شفت ژنراتور خرد شود.
- موتور اور اسپید شود.
- موتور شاتون بزند.
خطاها و ارورهای برد کنترلی DSE8610MKII
برای کار با DSE8610 کاربر یا اپراتور باید آیکون‌های آن را را بشناسد و براساس آن به برطرف کردن خطاها اقدام کند. این برد به صورت نوشته ارورها را نشان میدهد که بتوانیم بسیار راحت تر و سریع تر برای برطرف کردن مشکلات و خطاها اقدام کنیم. در زیر چند نمونه از این خطاها را بصورت شکل مشاهده میکنیم.
لینک خطاهای دیپسی 8610خطاهای دیپسی 8610 به همراه توضیحات
1- WARNING ALARM
هشدارها شرایط زنگ خطر غیر بحرانی هستند و بر عملکرد سیستم موتور تاثیر نمی گذارند، آنها توجه اپراتور را به شرایط نامطلوب جلب‌می‌کنند.
2- ELECRICAL TRIP
هنگامی که این اتفاق افتاد، ماژول تایمر خنک کننده را راه اندازی می کند و به موتور اجازه می دهد قبل از خاموش کردن موتور، بدون بار خنک شود. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.
3- SHUTDOWN
آلارم های خاموش شدن بسته می شوند و بلافاصله ژنراتور را متوقف می کنند. با شروع شرایط خاموشی، ماژول خروجی های Close Gen Output را غیرفعال می کند تا بار از ژنراتور حذف شود. هنگامی که این اتفاق افتاد، ماژول برای جلوگیری از آسیب بیشتر، ژنراتور را بلافاصله خاموش می کند. برای راه اندازی مجدد ژنراتور، خطا باید برطرف شود و زنگ هشدار مجددا تنظیم شود.
مشخصات برد دیپسی 8610
به صورت اتوماتیک در حالت افزایش بار در باس ، ژنراتور را روشن‌کرده و در صورت وجود خطا آن را خاموش و از مدار خارج‌می‌کند . آلارم‌های سیستم بر روی صفحه LCD نمایش داده می‌شوند ( چند زبان در دسترس است ) و چراغ مربوطه روشن‌شده و صدا هم شنیده‌می‌شود.
این برد کنترلی 250 رویداد را برای تسهیل تعمیر و نگهداری دستگاه ذخیره میکند. تعداد گسترده ای از سیستم‌های ثابت ، انعطاف پذیر ، اندازه گیری و ویژگی‌های حفاظتی و همچنین گزینه های ارتباطی در این کنترلر اضافه شده‌است. با استفاده از نرم افزار DSE PC Configuration Suite برای تغییر توابع عملیاتی ، تایمرها و آلارم ها آسان است ، و تمام درگاه های ارتباطی قادرند به طور همزمان مورد استفاده قرار گیرند. DSE8610 برای طیف گسترده ای از برنامه های تقسیم بار ایده آل است.
مزایای اصلی
- سازگار با سیستم‌های تقسیم بار شامل DSE5500 ، DSE7500 و سری DSE8600
- صفحه نمایش با نسبت تصویر 132* 64 پیکسل
- با ورود به سیستم رویداد با ساعت دقیق رویدادها ارائه‌می‌دهد.
- ارتباط اترنت ،نظارت از راه دور پیشرفته را فراهم‌می‌کند.
- قابلیت ادغام در سیستم‌های مدیریت ساختمان (BMS) و کنترل منطق قابل برنامه ریزی (PLC)
- افزایش ورودی و خروجی ، قابلیت گسترش از طریق DSENet®
- نرم افزار کامپیوتر رایگان
- IP65 (با واشر عرضه شده) مقاومت بیشتری در برابر ورود آب نشان می دهد.
- ویرایشگر پیشرفته PLC داخلی اجازه می دهد تا توابع قابل تنظیم کاربر برای الزامات برنامه خاص انجام شود.
امکانات کلیدی
کنترلر 8610 دارای قابلیت تقسیم بار میباشد . در این کنترلر استارت و راه اندازی ژنراتورها بر اساس الویت بندی تعریف شده است . قابلیت تنظیم دستی ولتاژ / فرکانس دارد. دارای حفاظت R.O.C.O.F. و تغییر بردار (vector shift) میباشد. همچنین قابلیت روشن‌کردن ژنراتور در زمان افزایش بار در باس را دارد . بصورت اتوماتیک ساعت کارکرد ژنراتورها را بالانس میکند( برای مثال اگر چند ژنراتور در سیستم باشد ساعت کرکرد ها بالانس می شود )
- Mains (Utility) decoupling جدا کردن شبکه برق در زمان خطا در شبکه در زمان عملکرد سنکرون
- Mains (Utility) decoupling test mode حالت تست جدا کردن شبکه برق در زمان خطا در شبکه در زمان عملکرد سنکرون
قابلیت تشخیص باس بی برق را دارد . دارای تشخیص خطای باس میباشد. دارای کنترل کننده مستقیم گاورنر و AVR است. دارای‌تنظیم و تطبیق ولتاژ و فرکانس است.
دارای تقسیم بار اکتیو و راکتیو و همچنین کنترل کننده داخلی گاورنر و AVR است .
عملکرد بار پایه (خروجی کیلو وات) (انتقال بار ثابت به شبکه در زمان سنکرون) / کنترل مقدار تزریق شده به شبکه و باس kVAr مثبت و منفی / حفاظت قطع برق اصلی / نظارت توان ژنراتور (kW ، kVAr ، kVA & Pf) / حفاظت اضافه بار (کیلو وات و کیلو ولت) / حفاظت توان معکوس (کیلو وات و کیلو ولت آمپر راکتیو) / حفاظت‌نا متعادلی بار / حفاظت خطای زمین مستقل (ارت فالت محدود شده و غیر محدود شده) درای PLC داخلی قابل برنامه ریزی است .
دانلود کاتالوگ اصلی برد 8610MKII دانلود دیتاشیت فارسی دیپسی 8610 MANUAL DSE8610-MKIIمعرفی محصولات مرتبط
محصولات مرتبط دیپسی 8610
DSE2133
ماژول ورودی ترموکوپل RTD : تعداد 8 ترموکوپل
DSE2131
ماژول افزاینده 10 ورودی قابل تنظیم مقاومتی و دیجیتال – 4 تا 20 میلی آمپر ، 0 تا 10 ولت
DSE2130
ماژول‌افزاینده ورودی : 4 آنالوگ و 4 دیجیتال
DSE124
ماژول تقویت کننده طول مسیر
DSE890MKII
ماژول مانیتورینگ سیم کارتی : 4GLTE قابلیت ساپورت RS485 / اترنت /سیم کارت
نمایشگر خروجی LED
DSE9470
باتری شارژر هوشمند 24 / 12 ولت 10 آمپر دیپسی
DSEBC1205
باتری شارژر 12 ولت 5 آمپر دیپسی
DSEBC2405
باتری شارژر 24 ولت 5 آمپر دیپسی
ماژول آنالوگ خروجی (6 آنالوگ) : 0 تا 10 ولت / 4 تا 20 میلی آمپر
DSE8660MKII
دیپسی 8660MKII
DSE8680
دیپسی 8680
برای مشاهده دیگر بردهای دیپسی و دریافت قیمت بردهای کنترلی کلیک نمایید.
فروش برد دیپسی با قیمتسوالات پرتکرار
آیا امکان خرید حضوری در ماه صنعت انرژی مهیا میباشد؟
بله شما عزیزان میتوانید برای خرید دیپسی 8610 حضوری به آدرس ما تشریف بیاورید و بعد از رویت محصول اقدام به خرید نمایید.
ارسال به شهرستان هم دارید و شرایط پرداخت چگونه است؟
در صورت خرید کنترلر دیپسی 8610 از ما امکان ارسال به تمامی نقاط ایران در سریعترین زمان ممکن و با بهترین حالت بسته بندی برای رفاه حال شما عزیزان
نحوه پرداخت: صدور پیش فاکتور – تایید شما – صدور فاکتور – تسویه توسط شما – ارسال محصول به آدرس شما
آیا آموزش یا دوره ای برای این برد و کلا بردهای دیپسی دارید؟
فعلا آموزش یا دوره خاصی در نظر گرفته نشده ولی بزودی دوره های فوق تخصصی حضوری برای شما عزیزان برگزار خواهیم کرد. ولی شما میتوانید با ما تماس بگیرید و مشکلات خود را به متخصصین ما اعلام کنید تا آنها شما را راهنمایی نمایند.
آیا شما 8610 سوخته یا شکسته را تعمیر میکنید؟
بله شما میتوانید برد معیوب خود را برای ما بفرستید. ما برد شما را بررسی میکنیم و قبل تعمیر به شما هزینه تعمیر و هزینه برد نو را اعلام میکنیم که شما بتوانید بهتر تصمیم بگیرید. یعنی شما سه راه خواهید داشت:
1- تعمیر برد
2- خرید برد نو
3- برگشت برد معیوب به شما
آیا امکان دارد بعد از خرید برد آن را برای ما برنامه ریزی کنید؟
اگر بتوانید تمامی پارامترهای خود را به ما اعلام کنید ما میتوانیم آن را با هزینه اندک برای شما برنامه ریزی کنیم. اما توصیه ما به شما این است که نیروی ما به محل شما اعزام شود و در محل برد دیپسی شما را برنامه ریزی کند.
آیا محصولات شما ضمانت دارد؟
محصولات ما فقط در شرایطی که خودمان آن را نصب کنیم ضمانت دارد و در صورتی که خودتان آن را نصب کنید ما نمی‌توانیم آن را برای شما ضمانت کنیم.
ضمانت هم شرایط خود را دارد مثلا شکستگی برد یا … فاقد ضمانت است.
آیا شما فاکتور رسمی می‌دهید؟
بله تمامی فاکتورهای ما بصورت رسمی میباشد.
| منبع تغذیه | DC |
|---|---|
| مقدار ولتاژ نامی کار | 8 ولت تا 35 ولت مداوم |
| حداکثر جریان کار | 460mA در 12V ، 245mA در 24V |
| حداکثر جریان استندبای | 375mA در 12V ، 200mA در 24V |
| دامنه تحریک | 0 – 35V |
| خروجی A (سوخت) | 15 آمپر DC در ولتاژ منبع تغذیه |
| خروجی 15 | B (START) آمپر DC در ولتاژ منبع تغذیه |
| خروجی 8 | C&Dآمپر AC در ولتاژ 250 ولت AC |
| خروجی های کمکی 2 | E-F-G-H-I-J آمپر در ولتاژ منبع تغذیه |
| محدوده فرکانس | 3.5 هرتز تا 75 هرتز |
| حداقل امپدانس بار | 1000Ω کاملاً جدا شده |
| ولتاژ 0 | GAIN ولت تا 10 ولت DCکاملاً جدا شده |
| +/- 10 | VOLTAGE OFFSET ولت DC کاملاً جدا شده |
| محدوده ولتاژ | +/- 0.5 ولت تا 70 ولت |
| کنترل AVR داخلی | حداقل هزینه بارگیری 1000 Ω کاملاً جدا شده |
| GAIN | صفر ولت تا 10 ولت DC کاملاً جدا شده |
| VOLTAGE OFFSET | مثبت / منفی 10 ولت DC کاملاً جدا شده |
| ابعاد | 240 * 181 * 42 mm |
| محدوده دمای کار | -30 درجه سانتیگراد تا +70 درجه سانتیگراد |
| محدوده دمای نگهداری | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| برند | دیپسی |
