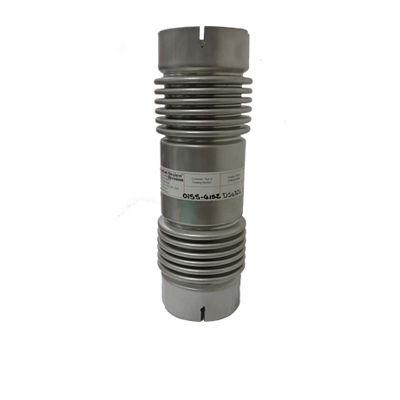

لرزه گیر اگزوز
در این صفحه قصدداریم درمورد لرزه گیر اگزوز دیزل ژنراتور اطلاعاتی را در اختیارتان قراردهیم .
اگزوز دیزل ژنراتور
وظیفه سیستم اگزوز ژنراتور انتقال گازهای خروجی از دیزل ژنراتور به خارج از ساختمان و پراکنده‌کردن این گاز ها، دوده و صدای اگزوز به دور از افراد و ساختمان‌است.
سیستم اگزوز باید به گونه ای طراحی شود که فشار عقب به موتور را حداقل‌برساند.
سیستم اگزوز ضمن کاهش صدای حاصل از احتراق، گازهای خروجی از سیلندر‌ها را بسرعت بخارج از محیط نصب هدایت‌می‌کند.
در اغلب فرآیند های صنعتی و تجهیزات به کار رفته در آن ها، به علت سرعت حرکت سیال یا افزایش ناگهانی دما و فشار، نوساناتی صورت‌می‌گیرد. که این نوسانات می‌توانند سبب ایجاد حرکت‌های طولی و عرضی در تجهیزات صنعتی و اجزای داخلی آن ها شوند. لرزه گیر یا همان ضد ارتعاش نوعی دستگاه‌می‌باشد که با تقسیم نمودن فشارهای داخل دستگاه سبب کاهش نوسانات‌می‌شود. نصب این قطعه باعث کاهش سر و صداهای داخلی و همچنین افزایش طول عمر دستگاه های صنعتی پر نوسان‌می‌گردد.
تفاوت لرزه گیر و ضربه گیر:
ضربه گیر :
- ضربه گیرها ، انرژی وارد شده به واسطه برخود ضربه از دستگاه های مکانیکی را دریافت‌کرده و انرژی دریافتی را به شکل های مختلف انرژی آزادمی‌کند، و اثرات آن را خنثی‌می‌سازد.
- ضربه گیرها عموما زیر دستگاه‌ها قرارمیگیرند.
لرزه گیر :
- برای دفع ارتعاش لوله از لرزه گیر استفاده‌می‌شود.
- لرزه گیرها به صورت مستقیم به لوله ها متصل‌می‌شوند.
خصوصیات لرزه گیر:( VIBRATION ABSORBER )
- کاهش صدا
- جلوگیری از انتقال ارتعاش
- جلوگیری از بزرگ‌شدن نشتی‌های ریز احتمالی در اتصالات بر اثر لرزش ممتد.
تعریف اگزوز دیزل ژنراتور :
وظیفه سیستم اگزوز ژنراتور انتقال گازهای خروجی از دیزل ژنراتور به خارج از ساختمان و پراکنده‌کردن این گازها، دوده و صدای اگزوز به دور از افراد و ساختمان‌است. سیستم اگزوز باید به گونه ای طراحی‌شود که فشار عقب به موتور را حداقل‌برساند. سیستم اگزوز ضمن کاهش صدای حاصل از احتراق، گازهای خروجی از سیلندر‌ها را بسرعت بخارج از محیط نصب هدایت‌می‌کند.
انتخاب اگزوز دیزل ژنراتور
عامل اصلی در انتخاب سیستم های اگزوز دیزل ژنراتور و صداکش اول سطح صدا و دوم تعدیل نمودن حرکات بین اگزوز و مولد میباشد. کنترل صدا و درخواست مصرف کننده دیزل ژنراتور مهم ترین عوامل در انتخاب صداگیر اگزوز یا صد خفه کن اگزوز میباشد. بدیهی است که انتخاب سیستم اگزوز و صدا خفه کن به قرارداشتن دستگاه مولد در داخل یا خارج ساختمان بستگی‌دارد.
نکات مهم:
۱- افت فشار ایجاد شده در طول مسیر نباید بیش از ۷KPA باشد.
که مقدار آن به عواملی نظیر طول لوله – تعداد زانو‌های بکار رفته -زاویه زانو‌ها –ساختمان منبع اگزوز- لوله فلاکسیبل و درب آب بندی انتهای اگزوز بستگی‌دارد.
۲- تجهیزات بکار رفته در مسیر اگزوز باید بگونه‌ای نصب گردند که هیچگونه فشاری از آن‌ها به دستگاه واردنشود.
۳- حداقل فاصله سیستم اگزوز از مواد قابل اشتعال ۲۵ سانتی متر میباشد.
۴- زاویه برش انتهای لوله ۳۰ تا ۴۰ درجه باشد که مانع از اغتشاش دود شده و موجب کاهش صدامیشود.
۵- درچند نقطه در پایین‌ترین سطح، باید خروجی با درپوش برای تخلیه آب قرارداده‌شود.
۶- استفاده از لوله اگزوز مشترک با سایر دستگاه‌ها مانند بویلر و همچنین سایر دیزل ژنراتورها سبب برگشت دود به سوی دستگاه خاموش میشود لذا هر دستگاه دیزل ژنراتور باید لوله اگزوز اختصاصی خود را داشته‌باشد.
ساختار اگزوز دیزل ژنراتور :
اگزوز دیزل ژنراتورها از جنس های متفاوتی ساخته میشوند . جنس اگزوز بستگی به دیزل و سازنده آن دارد اما به طور معمول از چدن ، آهن نرم و یا فولادمیباشد.
معایب و مزایای چدن ، آهن ، فولاد:
- چدن : از معایب چدن میتوان به سنگینی ان و بیش از اندازه داغ شدن بدنه اگزوز اشاره‌کرد.
- فولاد : فولاد به دلیل گرانی ، هزینه سنگینی برای خریدار به جای‌میگذارد.
- آهن : اگزوزی که از اهن ساخته میشود مقرون به صرفه ، سبک و دارای طول عمر زیادی‌میباشد
اگزوزها به طور کلی به سه دسته تقسیم میشوند :
- اگزوز تک جداره :متشکل از یک لایه ورق آهن
- اگزوز دو جداره : متشکل از دو لایه ورق آهن
- اگزوزپشم سنگ دار
انواع مدل اگزوز :
1-اگزوز معمولی
اگزوز معمولی در دیزل ژنراتور وظیفه هدایت گازهای سوخته‌شده توسط ژنراتور به بیرون را دارد.
2-اگزوز سایلنت
اگزوز سایلنت علاوه بر وظیفه هدایت گازهای سوخته‌شده به بیرون ، صدای دیزل ژنراتور را تا حدی کاهش‌میدهد. میتوان گفت ارزانترین روش سایلنت‌نمودن دیزل ژنراتور استفاده از اگزوز سایلنت‌است که در اصطلاح به آن صدا خفه‌کن نیزمیگویند.
چرا بهتر است برای دیزل ژنراتور از لرزه گیر استفاده کنیم؟
این لرزه گیرها بصورت موثر انتقال ضربات و صدای ناشی از دیزل ژنراتور به فونداسیون و سطوح نصب را کاهش‌میدهند .
و از سوی دیگر از انتقال لرزش سایر ماشین آلات مجاور به دستگاه جلوگیری‌می‌کنند.تاثیر این لرزه گیرها بسته به میزان تحمل فشار و فرکانس ضربات وارده متفاوت است ، لذا وزن کل دستگاه یکی از پارامتر‌های مهم درانتخاب آن‌هامیباشد.
