مکالته
نحوه عملکرد AVR ژنراتور مکالته به این شکل می باشد
که هنگام شروع به کار دیزل ژنراتور بر روی رتور ژنراتور یک پسماند مغناطیسی کمی وجود دارد
که هنگامی که ژنراتور توسط محرک خود به
چرخش درمی اید در خروجی به صورت ولتاژ کمی ظاهر می شود که
چیزی در حدود ۶ تا ۴۰ ولت
که بسته به توع ژنراتور متفاوت می باشد است
AVR ژنراتوراین ولتاژ را از خروجی گرفته و
به تحریک ژنراتور اعمال میکند
در نتیجه با بالا رفتن ولتاژ تحریک مجدد
خروجی ژنراتور افزایش می یابد AVR ژنراتور این عمل را انفدر تکرار میکند تا ولتاژ ژنراتور به مقدار نامی برسد
حال در صورتی که ولتاژ خروجی به هر دلیلی بالا برود AVR ژنراتور بلافاصله تغذیه تحریک را کاهش میدهد.
در صورتی که ولتاژ ژنراتور در خروجی کاهش پیدا کند AVR ژنراتور تغذیه تحریک را افزایش خواهد داد .
رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که
سطح ولتاژ خروجی ژنراتور را کنترل میکند.
عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد
که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد.
رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز
برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد.

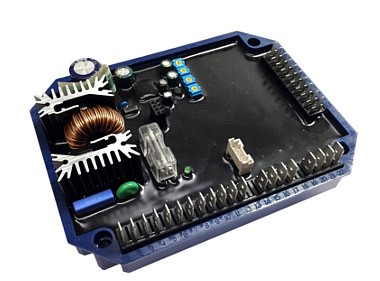

AVR DSR
