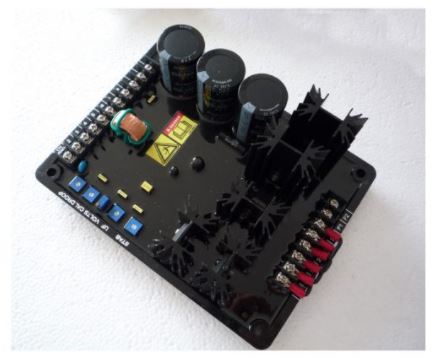

رگولاتور ولتاژ یا ای وی آر دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند. عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد.

رگولاتور‌ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد. رگولاتور‌ولتاژ  از برق خروجی ژنراتور تغذیه میشود. در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است.

پس چگونه avr ژنراتور تغذیه می شود؟!

ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد. لذا رگولاتورولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند. ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد. لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.
