کلید اتوماتیک چیست ؟

 ابزاری برای سوییچ کردن در مدارات الکترونیکی است، که هدف آن محفاظت از اجزای مدار در برابر صدمات وارده از قبیل، اضافه جریان، اتصال های کوتاه یا اضافه بار می باشد.

 عموما دارای تنظیمات برای کنترل دو پارامتر حرارت و مغناطیس می باشند و توسط یک عقربه مقدار آن مشخص می گردد.

این گونه کلیدها حالت قطع مدار به هر دلیل، امکان استفاده دوباره را داراست، بالعکس فیوز ها که باید مجدد جایگزین شوند.

امکان تنظیم مقادیر و پارامترهای مختلف توسط کلیدهای کامپکت به کاربر داده شده است.

در ادامه

توان قطع کلید های اتوماتیک در تمامی انواع آن با هر رنجی، بالای 25 کیلو آمپر می باشد و در مواقعی تا 1600 آمپر هم می رسد.

در صورت بروز خطا در مدار و نوسان قدرت، کلید اتوماتیک در حالت خطا قرار میگیرد و قطع کامل نمی شود

و این خصلت کلید اتوماتیک این کارایی را در اختیار کاربر قرار می دهد تا او بتواند دلیل بروز خطا و علت توقف را بررسی و در صورت نیاز آن را مرتفع کند.

کلید های اتوماتیک برای مصارف یک پل را، در برند های بسیار محدود می توان مشاهده کرد

و بازه جریان و ویژگی های الکتریکی آن ها هم محدودتر از دیگر انواع آن می باشد.

 کلید کامپکت اتوماتیک (MCCB)
کلید اتوماتیک

انواع کلید اتوماتیک

کلید اتوماتیک از لحاظ ساختار آن به دو گروه،تقسیم می گردد.

  • بریکرهای اتوماتیک هوایی و کامپکت
  • بریکرهای اتوماتیک کامپکت، از ابعاد کوچکی برخوردار است

        و از عیوب آنها می شود به غیر ممکن بودن تشریح بدنه و اجزا و عدم امکان تعمیر آن ها اشاره کرد.

        اینگونه کلیدها، جریان نامی بالاتری در قیاس با نوع هوایی آن دارد.

  • کلید های اتوماتیک هوایی، کلید های با فشار قوی می باشد که استفاده آنها در آمپر های بالا می باشد.

         در ساختمان این کلید جرقه باید در هوای آزاد خاموش شده

         و بدین علت باید طول زیادی طی شده تا باعث خاموش شدن کلید شود،

         که همین موضوع می تواند یکی از معایب این نوع از کلیدهای اتوماتیک محسوب گردد.

کلید اتوماتیک هوایی

کلید کامپکت
کلید کامپکت

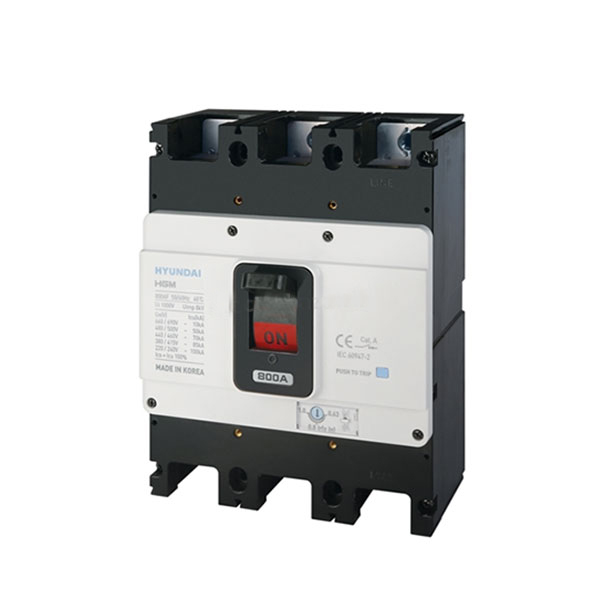

کلید اتوماتیک کمپکت چیست؟

کلید اتوماتیک کمپکت با نام اختصاری MCCB برگرفته از سرنام عبارت Molded Case Circuit Breaker، یک نوع بریکر قابل قطع زیر بار است

که جهت حفاظت اتصال کوتاه و اضافه بار در موتورها و سیستم روشنایی، صنعتی و مصرف کننده های دیگر استفاده می شوند،

به عبارت دیگر این کلیدها به منظور حفاظت و قطع کردن مدار در برابر برگشت جریان و یا افت ولتاژ بیش از حد مجاز و کشیده شدن جریان اضافه

توسط مصرف کننده (اضافه بار) و اتصال کوتاه مدار به کار می روند. کلیدهای اولیه ابعاد و اندازه بزرگتری داشتند و به دلیل فشرده شدن و کوچک شدن

به این بریکرها کلید اتوماتیک کمپکت گفته می شود.

توضیحات  :

چون کلید اتوماتیک کمپکت قابل قطع زیر بار است، پس می تواند مدار را در حالتی که برق شبکه وصل است، قطع کند.

این خاصیت در مدارات فشار متوسط و قوی به عنوان یک مزیت به شمار می رود.

چون بسیاری از کلیدها جداساز هستند و نمی توانند مدار را تحت بار قطع کنند.

تفاوت بین کلیدهای اتوماتیک و غیر اتوماتیک در این است که در کلیدهای اتوماتیک رله های الکترونیکی مختلف جهت تشخیص جریان اضافه بار و اتصال کوتاه

و سایر پارامترها وجود دارد، مانند کلید اتوماتیک هوایی، اما کلیدهای غیر اتوماتیک صرفا جهت قطع و وصل مدار است و فاقد رله الکترونیک می باشد.

کلیدهای اتوماتیک کمپکت که به آن کلید اتوماتیک می گویند،

  • غیر قابل تنظیم (فیکس یا Fix):

        این کلیدها از لحاظ رنج جریان قابل حفاظت غیر قابل تنظیم هستند.

  •  قابل تنظیم (Adjustable):

        که این نوع کلید نیز به دو دسته کلید اتوماتیک کمپکت قابل تنظیم حرارتی – مغناطیسی و کلید اتوماتیک کمپکت قابل تنظیم الکترونیکی تقسیم می شود.

        در نوع کلیدهای اتوماتیک قابل تنظیم، امکان تنظیم جریان از 0.6 یا 0.8 تا 1 برابر جریان بار کامل وجود دارد.

کامپکت اتوماتیک (MCCB) کامپکت اتوماتیک (MCCB)

مواقع استفاده از کلید کامپکت :

جهت حفاظت تابلو در برابر آتش سوزی و به منظور بالا بردن امنیت تجهیزات داخل تابلو برق از کلیدهای اتوماتیک کمپکت استفاده می گردد.

رنج

از رنج 16 الی 1600 آمپر ساخته می شوند. کلیدهای اتوماتیک در انواع تک پل، دو پل، سه پل و چهار پل تولید می شوند.

عمر

این کلیدها از عمر بسیار بالاتر و قدرت قطع بالاتری نسبت به کلیدهای مینیاتوری و کلیدهای حرارتی برخوردار هستند.

قدرت قطع کلیدهای اتوماتیک کمپکت از 16 تا 150 کیلو آمپر می باشد.

این کلیدها به محض قطع شدن در اثر اضافه بار یا اتصال کوتاه در رنج مجاز و یا هر عامل خطای دیگر، می توانند بلافاصله جهت استفاده مجدد راه اندازی شوند

فقط به شرطی که جریان اتصال کوتاه در محدوده قابل تحمل کلید باشد.

 خرید کلید کامپکت اتوماتیک (MCCB)

اجزای کلید اتوماتیک کمپکت

1. بدنه یا قاب کلید
2. کنتاکت های کلید
3. جرقه گیر
4. مکانیزم قطع و وصل کننده کلید
5. واحد تریپ
6. محل قرارگیری رله های شنت ، آندر و…

کاربرد کلید اتوماتیک کامپکت

1. حفاظت اتصال کوتاه ، اضافه بار ، در برابر برگشت جریان
2. حفاظت در برابر افت ولتاژ بیش از حد
3. استفاده در مدار فرمان در صورت نصب کنتاکت کمکی، کنتاکت خطا، رله شنت و رله آندر

پارامتر کلید

پارامترهای حائز اهمیت در کلید های اتوماتیک :

1-(Ics) یا جریان نامی قطع اتصال کوتاه:

       بیشترین مقدار جریان اتصال کوتاهی است که کلید می تواند به دفعات بدون اینکه نیاز به تعمیر داشته باشد، آن را تحمل کند.

2-(Icu) یا جریان نامی قطع اتصال کوتاه نهایی:

      بیشترین مقدار جریان اتصال کوتاهی است که کلید می تواند تنها یک بار بدون اینکه آسیب ببیند، آن را تحمل و قطع کند

      و برای دفعات بعدی نیاز به تعمیر،سرویس و یا تعویض است.

3-In یا Ie یا جریان نامی پیوسته عملیاتی کلید:

       جریان نامی کلید مشخص کننده مقدار جریانی ست که کلید در شرایط از پیش تعیین شده، بدون آسیب دیدن، تحت آن جریان به طور مداوم کار خواهد کرد.

4-Im یا جریان اتصال کوتاه کلید:

       این مقدار برای کلید‌های اتوماتیک با رله مغناطیسی از ۵ تا ۱۰ برابر جریان نامی کلید قابل تنظیم است.

       به این جریان، آستانه حفاظت در برابر اتصال کوتاه نیز می گویند.

5-Ir یا جریان بار تنظیمی (جریان تنظیمی کلید):

      این پارامتر برای کلید‌های اتومات با رله حرارتی یا همان رله اضافه بار قابل تنظیم می باشد.

      مقدار این جریان ضربدر جریان نامی، جریان خروجی مدار را به ما می دهد.

6-Iu یا شدت جریان قابل تحمل كنتاكت كلید:

      جریانی است كه تجهیز به طور مداوم می تواند آن را بدون نیاز به قطع کردن، تحمل كند.

7-Icm یا جریان نامی وصل اتصال کوتاه:

      مقدار جریان اتصال کوتاهی است که در صورت وجود آن، می توانیم کلید را وصل کنیم.

8-Isd

یا جریان قطع اتصال کوتاه در مدت کوتاه (جریان مجاز لحظه ای):

      این جریان 1.5 برابر جریان بار تنظیمی (Ir) است. مقدار جریان اتصال کوتاهی است که در صورت عبور آن از کلید، با تاخیر زمانی مشخص مدار،

      کلید مدار را قطع می کند. در این تاخیر زمانی مشخص، تجهیزات حفاظتی پایین دست، می توانند بخشی از مدار را که دچار اتصال کوتاه شده است،

      بدون عمل کردن کلید بالادست، قطع کنند.

9-Ith یا جریان گرمائی قراردادی:

      حداکثر جریانی است که بریکر در سیکل کاری ۸ ساعته می تواند تحمل کند.

10-Icw حداکثر جریان نامی قابل تنظیم قابل تحمل کوتاه کلید قدرت

11-Ig جریان حفاظت خطای زمین

12-Ue یا ولتاژ عملكرد یا ولتاژ بهره برداری یا ولتاژ سرویس: ماکزیمم ولتاژ بین فازهای ورودی. مثلا در فشار ضعیف این ولتاژ 400 ولت است.

13-Unحد بالای ولتاژ سیستم است كه در فشار ضعیف 690ولت است.كه تحت عنوان Un بیان میشود.

14-Uimpمقدار ولتاژ پیك ضربه ای است كه برابر ولتاژ ماكزیمم پیك است این ولتاژ تحت عنوان Uimp بیان میشود.

15-Tsd  زمان مجاز عبور جریان Isd از کلید

16-Tm مدت  زمان مجاز عبور جریان Im از کلید

17-Tr  مدت زمان مجاز عبور جریان Ir از کلید

18-Tg

تاخیر زمانی قطع خطای زمین

تجهیزات کلید

لوازم جانبی کلید اتوماتیک کامپکت:

  • واحد حفاظت میکرولوجیک
  • کنتاکت کمکی کلید اتوماتیک
  • رله شنت تریپ و آندر ولتاژ
  • ماژول SDx و SBCM
  • ترمینال Everlink
  • مکانیزم موتوری کلید اتوماتیک
  • دسته گردان کلید کمپکت
  • اینترلاک کلید اتوماتیک

لوازم جانبی کلید اتوماتیک :

لوازم جانبی کلید اتوماتیک شامل کنتاکت کمکی، رله شنت، رله آندر ولتاژ، موتور کلید، کیت پلاگ-این و صفحه کنار کشویی جهت کشویی کردن کلید،

دسته گردان، اینترلاک و اینترلاک مکانیکی، ماژول نشتی جریان، پایه کیت کشویی، پین اتصالی کلید کمپکت و سوئیچ کمکی قطع و وصل است.

هم چنین بر روی این کلیدها امکان نصب و قرار دادن کنتاکت کمکی، کنتاکت خطا، رله ی آندر ولتاژ و رله ی شنت جهت برآورده کردن نیازهای مختلف مدار وجود دارد.

بر روی این کلیدها یک شستی قرار دارد که سه نوع وضعیت وصل، قطع و تریپ بر روی آن نمایش داده شده است.

یک دکمه ی کوچک بر روی کلید است که در هنگامی که کلید در حالت وصل قرار دارد با فشار دادن این دکمه کلید به حالت تریپ می رود.

حداکثر ظرفیت جریان اتصال کوتاه این کلید تا 150 کیلوآمپر می باشد.

لوازم جانبی کلید اتوماتیک :

لوازم جانبی کلید اتوماتیک

جدول رنج کلید‌های اتوماتیک کامپکت :

استاندارد های کلید های اتوماتیک برای کلید های قابل تنظیم و غیر قابل تنظیم برای دو برند تولید کننده کلید های اتوماتیک به شکل زیر است :

جدول کامپکت اتوماتیک

1-رله شنت چیست؟

رله شنت(به انگلیسی shunt relay) در واقع یک تجهیز جانبی برای کلیداتوماتیک محسوب می‌شود که وقتی به ترمینال‌های آن نیرو اعمال می‌شود،

به  صورت مکانیکی بریکر را قطع می‌نماید. نیرویی که به رله اعمال می‌شود از داخل کلید اتوماتیک نمی‌باشد بنابراین باید از یک منبع خارجی تامین شود.

رله شنت
رله شنت

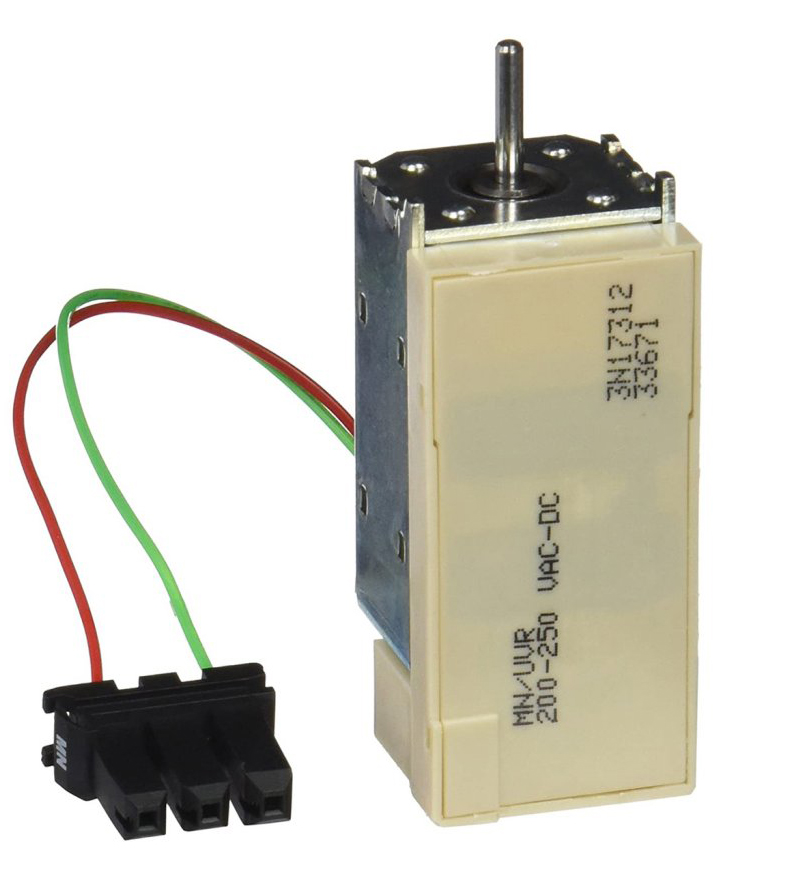

2-رله آندر ولتاژ چیست؟

رله آندر ولتاژ یک رله‌ی اتوماتیک می‌باشد که به مدار اصلی وصل شده و زمانی که مدار شاهد افت یا قطع ولتاژ باشد، بصورت اتوماتیک مدار را قطع می‌کند.

با افت ولتاژ تغذیه کلید اتوماتیک به مقدار ۳۵ تا ۷۰ درصد ولتاژ نامی رله آندر ولتاژ سریع کلید را قطع می‌کند و در صورتی که ولتاژ تغذیه تا ۸۵ درصد از ولتاژ

نامی برسد، اجازه وصل توسط کلید صادر می‌شود

رله آندر ولتاژ در کلید اتوماتیک کمپکت :

با افت ولتاژ تغذیه کلید اتوماتیک به مقدار ۳۵ تا ۷۰ درصد ولتاژ نامی رله آندر ولتاژ سریع کلید را قطع می‌کند

و در صورتی که ولتاژ تغذیه تا ۸۵ درصد از ولتاژ نامی برسد، اجازه وصل توسط کلید صادر می‌شود.

باید به این نکته توجه کرد که تا زمانی که ولتاژی روی رله آندر ولتاژ ایجاد نشود، نمی‌توان کلید اتوماتیک را (دستی یا الکتریکی) وصل نمود.

رله آندر ولتاژ
رله آندر ولتاژ

در واقع رله یک وجهه حفاظتی برای بریکر ایجاد می‌کند علاوه بر این ویژگی،رله شنت این امکان را به بریکر می‌دهد ،

تا یک کلید بیرون از آن نیز بتواند فرمان قطع توان را از راه دور صادر کند.

ساختار فیزیکی مشابه رله ها
ساختار فیزیکی مشابه رله ها
این رله‌ها کجا نصب می‌شوند؟

طبق آنچه در تصویر  مشاهده می‌کنید،رله شنت و رله آندر ولتاژ درون کلیداتوماتیک در مکان‌هایی که برای آنها تعبیه شده اند جای می‌گیرند.

بریکرها(کلیدهای اتوماتیک) به طور کلی امکان نصب یک الی دو رله  را دارا هستند .

اما اگر بخواهیم تعداد بیشتری رله  را در آنها قرار دهیم می‌توان درخواست کرد تا به صورت سفارشی در کارخانه بریکرها را متناسب با نیاز ما بسازند.

نصب رله

موتور کلید اتوماتیک چیست؟

همانطور که می دانیم، کلیدهای کامپکت (کلیدهای اتوماتیک) در حالت معمولی به صورت دستی ON و OFF می شوند،

اما در مکان ها و صنایع خطرساز مانند صنایع نظامی، صنایع کشتیرانی و تاسیسات بیمارستانی که برق باید به طور پیوسته متصل باشد،

اگر به هر دلیلی برق قطع شود، نمی توان سریعا به محل رفته و به طور دستی کلید را ON یا OFF نمود، لذا این تغییر وضعیت، باید به طور اتوماتیک صورت گیرد.

برای این که MCCB ها به طور اتوماتیک قطع، وصل و یا ریست شوند، باید از عملگرهای موتوری یا MOP (motor operator) استفاده کرد.

موتور کلید اتوماتیک یا عملگر موتوری، تجهیزی است که بر روی MCCB ها نصب شده و با برق دار شدن پایه های آن، اهرم MCCB به طور اتوماتیک

در سه وضعیت ON، OFF و تریپ سوئیچ می شود.

نکات مهم

نکته اول: هر عملگر موتوری را نمی توان روی هر MCCB نصب کرد، بلکه هر دو باید از یک برند باشند.

نکته دوم: حتی اگر هر دو از یک برند باشند نیز، قبل از نصب، باید اطمینان حاصل کرد که هر دو از نظر سطح ولتاژ، ابعاد و رنج جریان متناسب با یکدیگر باشند.

موتور کلید
موتور کلید
مزایای موتور کلید اتوماتیک :

 کلید کامپکت اتوماتیک (MCCB)

نصب عملگر موتوری روی MCCB ها، ویژگی و مزایای خاصی را ارائه می کند، که در زیر به آن ها اشاره کرده ­ایم.

  1. عملگر موتوری امکان قطع، وصل و یا ریست MCCB را از راه دور فراهم می کند.
  2. از سوئیچ ها و رله های داخلی برای کنترل عملکرد موتور استفاده می شود تا از شرایط اضافه بار جلوگیری شود.
  3. این عملگر موتوری قابلیت استفاده ی دستی را نیز فراهم می کند.
  4. دکمه ی PUSH-TO-TRIP موجود بر روی عملگر موتوری، به کاربر این امکان را می دهد تا به طور دستی تریپ انجام دهد.
علائم ظاهری موتور کلید اتوماتیک

موتور کلید اتوماتیک

  1. برچسب اطلاعات: در این قسمت برچسب اطلاعات که اطلاعات مربوط به موتور روی آن درج شده است، قرار می گیرد.
  2. مکانیزم شارژ فنری: کنترل نیروی ذخیره شده در حالت دستی را به عهده دارد.
  3. نشانگر ON و OFF: نشان دهنده وصل یا قطع بودن موتور.
  4. نشانگر کنترل شارژ فنری موتور: (Charged: موتور شارژ شده است.) و (DisCharged: موتور در حالت دشارژ قرار دارد)
  5. قرار دادن در حالت قطع و وصل دستی با گذاشتن کلید روی قسمت Manu و قرار دادن در حالت قطع و وصل اتوماتیک با گذاشتن کلید روی قسمت Auto
  6. دکمه O یا OFF جهت قطع کردن و دکمه І یا ON جهت وصل کردن موتور کلید به کار می رود.
ماژول SDx و BSCM در کلید کمپکت :
  • ماژول SDx :

   یکی از لوازم جانبی کلید اتوماتیک ، ماژول SDx است. ماژول SDx می تواند در کلیدهای اتوماتیک کمپکت NSX مجهز به میکرولوجیک ۲، ۵ و۶ استفاده شود.

  SDx از طریق کابل فیبر نوری، داده ها را از واحد تریپ دریافت کرده و در دسترس قرار می دهد.

   در صورت مجهز بودن کلید به واحد تریپ میکرولوجیک ۲، یک خروجی یکنواخت غیر قابل تنظیم از طریق ماژول SD به جهت فیدبک از راه دور دریافت شده

    از آلارم تریپ حرارتی میکرولوجیک، در دسترس ترمینال ها قرار می گیرد.

   در واقع رله SDx نصب شده در کلید اتوماتیک می تواند به منظور کنترل سیگنال تریپ اضافه ولتاژ، استفاده شود.

    SDx و SDTAM ماژول های رله با دو خروجی استاتیک هستند. آن ها بسته به نوع خطا، سیگنال های متفاوتی ارسال می کنند

   و البته این ماژول ها لزوماً هم زمان استفاده نمی شوند.

نکته :

   از نکاتی که باید به یاد داشت این است که ماژول رله SDx را نمی توان به طور هم زمان با رله های آندر ولتاژ (MN)، رله شنت (Mx) و کنتاکت OF

    هم زمان استفاده کرد.

   مشخصات خروجی یکنواخت ماژول SDx به شرح زیر است:

   ولتاژ خروجی در رنج ۲۴ تا ۴۱۵ ولت AC/DC و جریان در حالتی که خروجی فعال باشد ، تا میزان ماکزیمم ۸۰ میلی آمپر و در شرایطی که خروجی غیر فعال

    باشد، ۰٫۲۵ میلی آمپر است.

ماژول SDx کلید
ماژول SDx
  • ماژول BSCM :

 ماژول BSCM مخفف عبارت Breaker Status Control Module است. این ماژول می تواند جهت ارسال اطلاعات موارد زیر از طریق ارتباطات شبکه استفاده گردد:

    وضعیت قطع کننده مدار (کلید اتوماتیک) از طریق کنتاکت های جانبی SD ،OF و SDE

    ساختار و فرمان کنترل برای برقراری ارتباط با مکانیزم موتور (در صورت وجود) : قطع، وصل و reset نمودن

    اطلاعات برای کمک به اپراتور : ذخیره ۱۰ رویداد اخیر

     BSCM در همه کلیدهای اتوماتیک اشنایدر NSX مجهز به تکنولوژی حفاظتی حرارتی – مغناطیسی و یا واحد تریپ الکترونیکی میکرولوجیک

    و همه کلیدهای اتوماتیک کمپکت NSX قابل استفاده است.
