فروش سنسور مگنتیک پیکاپ رزوه 18
سنسور مگنتیک پیکاپ رزوه 18 – فروش سنسور دور
سنسور سرعت پیکاپ مغناطیسی برای موتور 5/8-18 UNF MPU MSP6721
پیک آپ مغناطیسی (MPU) رابط ارتباطی بین موتور و کنترل کننده الکترونیکی است. MPU در کنار چرخ دنده محور محرک نصب شده است که از ماده ای ساخته شده است که به میدان مغناطیسی واکنش نشان می دهد. همانطور که چرخ می چرخد، میدان مغناطیسی MPU را قطع می کند و سیگنال AC مربوط به سرعت موتور تولید می کند.
امکانات
حالت جامد، بدون قطعات متحرک
خود تغذیه، بدون نیاز به برق خارجی
اتصال آسان، یا نصب سیم
مقاومت در محدوده دمای شدید
وظیفه خطرناک، ضد انفجار، SIL3، CSA/ATEX
SAE UNC/UNF یا رشته های متریک
تولید آمریکا یا اتحادیه اروپا
توضیحات محصول

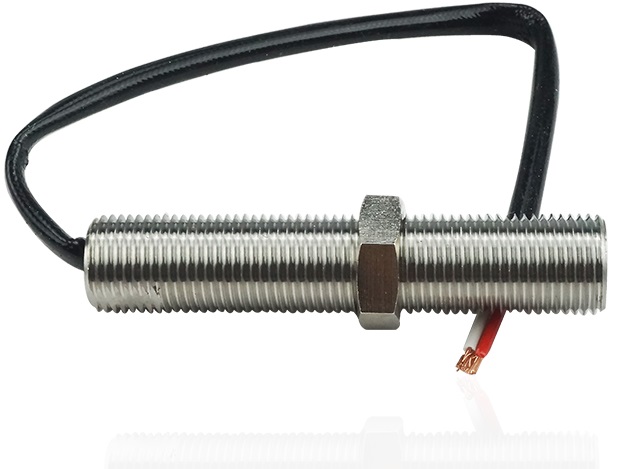

سنسور سرعت پیکاپ مغناطیسی برای موتور ژنراتور 5/84-18 UNF MPU MSP6721
پیکاپ مغناطیسی MSP6721 زمانی را تشخیص می دهد که دندانه های چرخ دنده حلقه ای یا سایر برجستگی های آهنی از نوک سنسور عبور می کنند.
تکانه های الکتریکی توسط سیم پیچ داخلی سنسور تولید شده و به واحد کنترل سرعت ارسال می شود.
سیگنال سنسور سرعت دیزل ژنراتور، دور بر ثانیه (هرتز)، مستقیماً با سرعت موتور متناسب است.
سنسورهای سرعت در طول های مختلف هم موجود هستند.
بیش از 30 سبک در حال حاضر موجود است.
ابعاد
رزوه این محصول 18 می باشد .
پارت نامبر : IE32-361
5/8-18UNF-2A
MSP6721
سنسور دور رزوه 18
طریقه نصب
اگه محلی برای نصب سنسور مگنتیک پیکاپ وجود نداشته باشد باید محفظه فلایویل را سوراخ کرده و به اندازه رزوه سنسور حدیده کرد .
سوراخ رزوه شده باید عمود بر خط مرکزی میل لنگ و در مرکز روی دندانه های چرخ دنده باشد.
سنسور را در سوراخ قرار دهید و آن را بچرخانید تا پیکاپ سرعت مغناطیسی با صفحه دنده تماس پیدا کند.
پیکاپ مغناطیسی را با چرخاندن آن در خلاف جهت عقربه‌های ساعت (حدود 3/4 دور) خارج کنید. فاصله
بین پیکاپ و دنده نباید کمتر از 0.025 اینچ (0.64 میلی متر) و 0.035 اینچ (0.89 میلی متر) باشد.
سیم ها باید در تمام طول خود از سنسور سرعت مغناطیسی تا واحد کنترل پیچانده شوند. اگر تداخل خارجی وجود داشته باشد یا طول سیم ها بیشتر از 10 فوت (3 متر) باشند، محافظت لازم است.
محصولی با کاربری آسان
- پیکاپ مغناطیسی را در محفظه فلایویل پیچ کنید تا زمانی که با سطح بالایی دندانه چرخ دنده روی فلایویل تماس حاصل شود. پیکاپ مغناطیسی پشتی یک چرخش کامل و مهره سفت کنید.
- سیم های برق را وصل کنید. MPU باید حداقل 2.5 ولت را با کنترلر متصل برای خواندن سرعت کارآمد نشان دهد.
سنسور سرعت رزوه 18
