فروش برد کنترلی دیپسی DSE6020 MKII

12,000,000 تومان

ویژگی ها :

  • کنترل بسیار قابل اعتماد و ساخت کشور انگلستان
  • قابلیت چنج آور و استارت دیزل ژنراتور در زمان قطعی برق
  • مانیتورینگ ولتاژ ژنراتور و شبکه
  • قابلیت وصل کلید ژنراتور و برق شهر به صورت اتوماتیک
  • خروجی های قابل تنظیم جهت سوخت و راه اندازی هنگام استفاده از CAN
  • 4 خروجی قابل تنظیم DC
  • 4 ورودی آنالوگ / دیجیتال قابل تنظیم
  • 6 ورودی دیجیتال قابل تنظیم
  • پشتیبانی از سنسورهای فشار روغن 10-0 ولت و 20-4 میلی آمپر
  • تایمر و آلارم قابل تنظیم

شماره های تماس جهت خرید و مشاوره:

021-66661333
021-66661444
021-66661555
شماره تماس تمامی پیام رسان ها:

0910-8008386

برد کنترلی دیپسی DSE6020 MKII

برد کنترلی دیپسی DSE6020 MKII یک کنترل‌کننده اتوماتیک است که به صورت اتوماتیک در صورت قطعی برق ژنراتور را روشن کرده و بعد از مانیتور کردن فرکانس و ولتاژ و تثبیت آنها کلید بار را می‌بندد  و این کنترلر مناسب برای طیف گسترده‌ی از کاربردهای  یک مجموعه ژنراتوری است. با نظارت بر سرعت موتور ، فشار روغن ، دمای خنک کننده ، فرکانس ، ولتاژ ، جریان ، توان و سطح سوخت ،  کنترلر به صورت کامل موتور و ژنراتور را محافظت می‌کند.

dse logo - ماه صنعت انرژی

برد کنترلی دیپسی DSE6020MKII - ماه صنعت انرژی



توضیحات

هر گونه رخدادی  روی صفحه نمایش بزرگ LCD با نور پس زمینه از طریق هشدار ، تریپ الکتریکی و آلارم قطع نشان داده‌می‌شود. پشتیبانی از ارتباط J1939CAN در دیزل‌های ECU دار و ساپورت سنسور مگنتیک پیکاپ (MPU) در دیزل‌های غیر الکترونیکی و این کنترلر همه نوع موتور شامل گازی، دیزلی و بنزینی را ساپورت می‌کند. با تعدادی از ورودی‌ها، خروجی‌ها و محافظت‌های قابل تنظیم ، کنترلر را می‌توان با هر گونه کاربری به راحتی تطبیق داد تا متناسب با طیف گسترده‌ای از برنامه‌ها و کاربردها منطبق شود. کنترلر را هم می‌توان از طریق ارتباط USB و با استفاده از نرم افزار PC DSE Configuration Suite و هم از طریق ویرایشگر پنل جلویی پیکربندی و تنظیم کرد. کنترلر با استفاده از نرم افزار DSE Configuration Suite PC کنترل و قابل برنامه ریزی آسان است که امکان تغییر پارامترهای عملیاتی ، توالی‌ها ، تایمر و آلارم‌ها را فراهم می‌کند.

محصولات در دسترس

  • 6020-03  تشخیص اتوماتیک قطع برق و راه اندازی ژنراتور ساعت واقعی
  • 6020-04 تشخیص اتوماتیک قطع برق و راه اندازی ژنراتور با ساعت واقعی و نمایش‌دهنده زمان گرم کردن

مزایای کلیدی

  • به طور اتوماتیک توان بین شبکه و ژنراتور (فقط DSE6020 MKII) انتقال می‌یابد (چنج اور اتوماتیک در مدل DSE6020 MKII)
  • شمارنده ساعت اطلاعات دقیقی را برای دوره‌های نظارت و نگهداری ارائه می‌دهد.
  • تنظیم کاربر پسند و افزوده‌شدن دکمه‌های ناوبری برای سهولت در استفاده
  • چندین پارامتربه طور همزمان تحت نظارت قرار می‌گیرند و به وضوح در یک صفحه نمایش بزرگ نمایش داده می‌شود.
  • ماژول را می‌توان متناسب با طیف گسترده‌ای از برنامه‌ها و کاربرد‌ها تنظیم کرد.
  • سازگار با طیف گسترده ای از موتورهای CAN ، از جمله پشتیبانی موتور 4tier
  • با استفاده از برنامه DSE Configuration Suite PC به آسانی قابل برنامه ریزی می‌باشد.
  • نرم افزار کامپیوتر در دسترس
  • IP65

ویژگی‌های کلیدی

  • صفحه نمایش بزرگ با نور پس زمینه
  • با استفاده از پورت USB از طریق کامپیوتر کاملاً قابل تنظیم است.
  • دارای حالت صرفه جویی در مصرف انرژی
  • مانیتورینگ و اندازه گیری ولتاژ ۳ فاز ژنراتور
  • مانیتورینگ و اندازه گیری ولتاژ ۳ فاز شبکه (فقط DSE6020 MKII)
  • نظارت (مانیتورینگ) توان ژنراتور / بار (کیلو وات ، کیلو ولت آمپر ، کیلووار ، pf)
  • نظارت بر مجموع توان تولید‌شده (کیلووات ساعت ، کیلو ولت آمپرساعت ، کیلو ولت آمپرراکتیو ساعت)
  • حفاظت اضافه بار ژنراتور (کیلو وات)
  • نظارت و حفاظت جریان ژنراتور / بار
  • کنترل از طریق دکمه‌های برد
  • خروجی‌های قابل تنظیم جهت سوخت و راه اندازی هنگام استفاده از CAN
  • 4 خروجی قابل تنظیم DC
  • 4 ورودی آنالوگ / دیجیتال قابل تنظیم
  • 6 ورودی دیجیتال قابل تنظیم
  • پشتیبانی از سنسورهای فشار روغن 0-10 ولت و 4-20 میلی آمپر
  • تنظیم مرحله‌ای خروجی‌های بارجهت جلوگیری از ضربه بار ناگهانی به موتور
  • قابلیت سنجش سرعت از طریق CAN، MPU و فرکانس
  • 3 آلارم برای نگهداری موتور
  • حفاظت از سرعت موتور
  • شمارنده ساعت کارکرد موتور
  • دارای قابلیت پیش گرمایش موتور
  • برنامه ریزی زمان راه اندازی موتور
  • کنترل کارکرد موتور برای زمان راه اندازی و توقف
  • کنترل پمپ سوخت
  • ساعت زمان واقعی
  • نظارت بر ولتاژ باتری
  • راه اندازی در ولتاژ پایین باتری
  • دارای ورودی قابل تنظیم راه اندازی(START) از راه دور
  • قابلیت پیکربندی جایگزین در صورت تغییر عملکرد
  • هشدار جامع ، قطع الکتریکی یا حفاظت قطع موتور در شرایط خطا
  • نشانگر زنگ LCD و LED
  • تنظیم رویداد قابل برنامه ریزی (50)

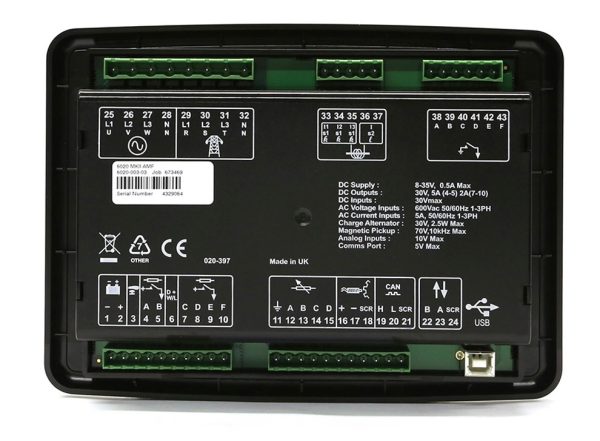

مشخصات

برد کنترلی دیپسی DSE6020 MKII

ابعاد
  • 216 mm x 158 mm x 43 mm
  • ضخامت پانل حداکثر
  • 8 میلی متر
  • قابلیت نگه داری در شرایط زیر
  • -40 ° C تا + 85 ° C
  • -40 ° F تا +185 ° F
  • محدوده دمایی در زمان کار
  • -30 ° C تا + 70 ° C
  • -22 ° F تا +158 ° F
  • IP65

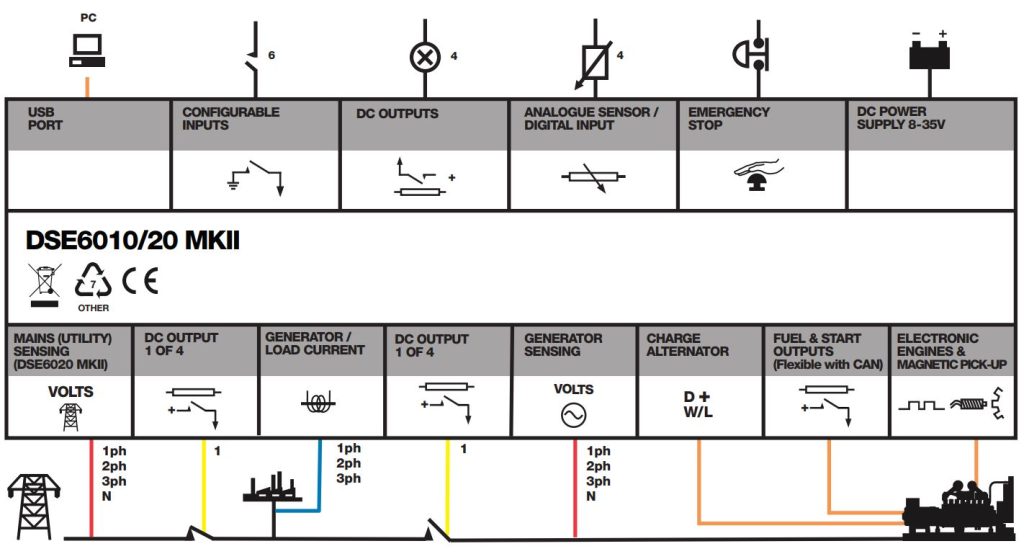

فهرست جامع ویژگی‌ها

برد کنترلی دیپسی DSE6020MKII - ماه صنعت انرژی

DSE6010-MKII-DSE6020-MKII-Installation-Instructions

DSE6010-MKII-DSE6020-MKII-Data-Sheet

فروش برد دیپسی

ورود به سایت DEEPSEA

سازنده

مدل

DSE6020 MKII

منبع تغذیه

DC

مقدار ولتاژ نامی کار

8 ولت تا 35 ولت مداوم

تحمل افت ولتاژ در زمان استارت

قادر به روشن ماندن 0 ولت برای 50mS ، در صورتیکه منبع حداقل 10v قبل از استارت داشته و در زمان قطع استارت ولتاژ منبع به 5v برسد.
بدون نیاز به باتری داخلی
LED و نور پس زمینه هنگام استارت خاموش میشوند.

حداکثر جریان کار

100mA در 12V ، 105mA در 24V

حداکثر جریان استندبای

60mA در 12V ، 55mA در 24V

حداکثر جریان حالت ذخیره انرژی

40mA در 12V ، 35mA در 24V

محدوده ولتاژ ژنراتور و شبکه

15v تا 415 ولت AC  (Ph – N)
26v تا 719 ولت AC  (Ph – Ph)

محدوده فرکانس ژنراتور و شبکه

3.5 هرتز تا 75 هرتز

ورودی های دیجیتال A - F

سوئیچینگ منفی

ورودی های آنالوگ A - C

ورودی دیجیتال سوئیچینگ منفی
سنسور 0 تا 10 ولت
سنسور 4mA تا 20Ma
0 Ω تا 480 Ω

خروجی A ( سوخت )

10A کوتاه مدت ، 5A مداوم ،در ولتاژ منبع تغذیه

خروجی B ( استارت )

10A در زمان کوتاه ، 5A دائم با ولتاژ منبع کنترلر

خروجی های کمکی E / D / C / F

2 آمپر DC با ولتاژ منبع تغذیه

ابعاد

216*43*158

ضخامت

8mm
