در این بخش قصدداریم درمورد AVR R180 اطلاعاتی را در اختیارتان قراردهیم.
رگولاتور ولتاژ دیزل ژنراتور بصورت یک برد الکترونیکی بروی تابلو کنترلر دیزل ژنراتور نصب می گیردد که وظیفه اصلی آن کنترل ولتاژ خروجی ژنراتور می باشد که با تغیر دور موتور و کنترل آن ولتاژ خروجی را تنظیم می نماید. رگولاتورولتاژ دیزل ژنراتور یا ای وی آر (avr) ژنراتور در ارتباط مستقیم با سیستم تحریک ژنراتور های بدون جاروبک می باشند. بدین صورت که با تولید جریان از نوع DC، برق مورد نیاز برای اکسایتر یا EXCITER ژنراتور را تامین می نماید. برای ساده تر شدن موضوع می توان گفت :
وظیفه اصلی برد AVR یا رگلاتور ولتاژ دیزل ژنراتور، تنظیم ولتاژ خروجی ژنراتور بر روی ۴۰۰ ولت یا هر مقدار تعریف شده دیگر برای سیستم می باشد.
نکته قابل توجه در مکانیزم این برد این است که :
حتی هنگامی که دیزل ژنراتور ما خاموش می باشد به علت وجود نیروی مغناطیسی پسماند در داخل سیم پیچ ها، مقدارکمی ولتاژ در خروجی سیستم وجود خواهد داشت. رگولاتور ولتاژ یا ای وی آر (AVR) از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ، ولتاژ ژنراتور را بالا می آورد، سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (AVR) منفی می شود و ولتاژ خروجی را بر روی ۴۰۰ ولت فیکس میکند. پس طی این فرآیند ای وی آر، در فرکانس ها و دور های متغیر و مختلف دیزل ژنراتور ولتاژ خروجی ثابت خواهد ماند.
رگولاتور ولتاژ یا ای وی آر (AVR) دیزل ژنراتور، با برند های مختلفی در بازار موجود می باشد. در خرید ای وی آر (AVR) دیزل ژنراتور باید دقت نمود که در وهله اول انتخاب این برد بر اساس برد قبلی و معیوب دیزل ژنراتور باشد که در این صورت انتخاب و نصب برد ای وی آر بسیار ساده می گردد.
معمولا” رگولاتور ولتاژ ،حفاظتهاي کاهش یا افزایش تحریک ،کاهش یا افزایش ولتاژ و اتصال کوتاه در سیم پیچ میدان را نیز انجام می دهند رگولاتور ولتاژ وظیفه تنظیم توان راکتیو تولید شده توسط ژنراتور را به عهده دارد . رگولاتور های ولتاژ جدید داراي قابلیتهاي بیشتري مانند کنترل توان راکتیو ، تصحیح ضریب توان ، تنظیم نرم ولتاژ و تنظیم ولتاژ براساس نسبت ولتاژ به فرکانس را دارا می باشند.
انواع رگولاتور ولتاژ ، استمفورد، مکالته، لری سومر، استمفورد پاور، مارلی، ژنراتور ذغالی و غیره میباشد ، که در زیر اسامی رگولاتورهای ولتاژ در دسترس جهت همکاران و مصرف کنندگان به شرح ذیل میباشد.

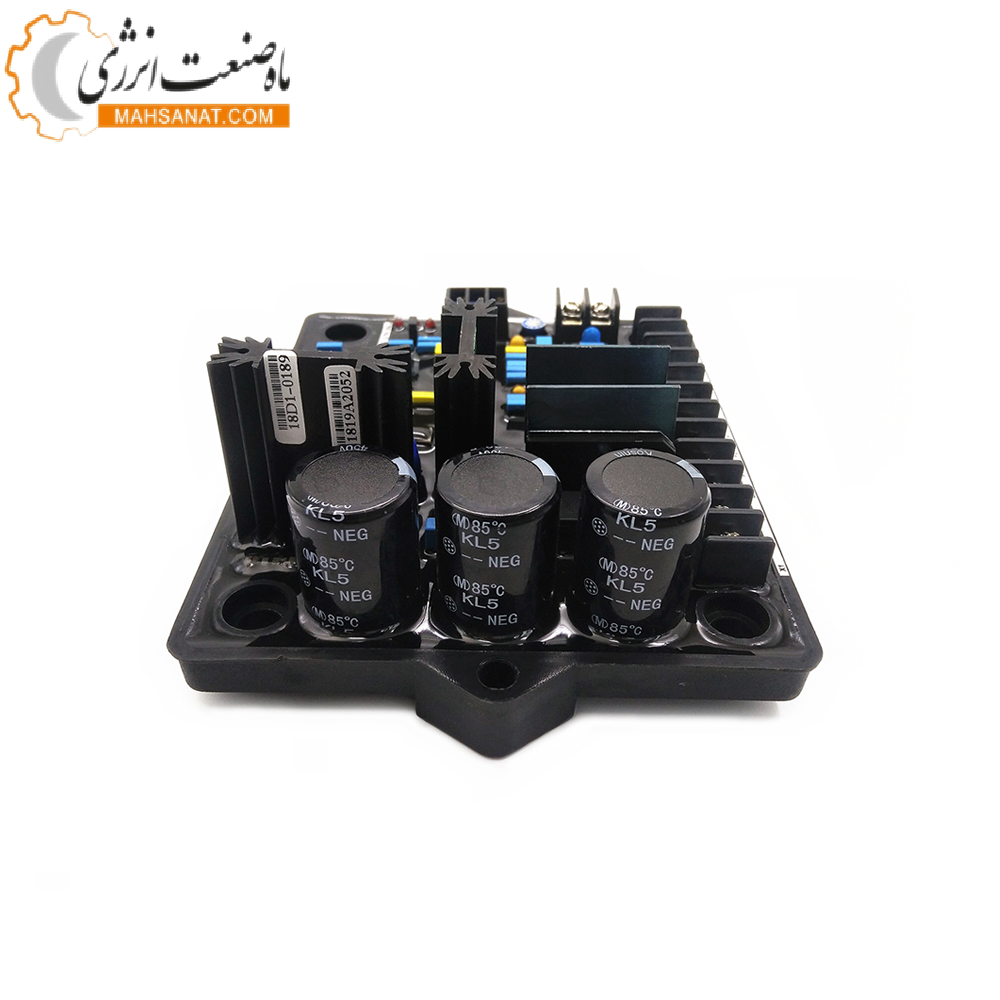

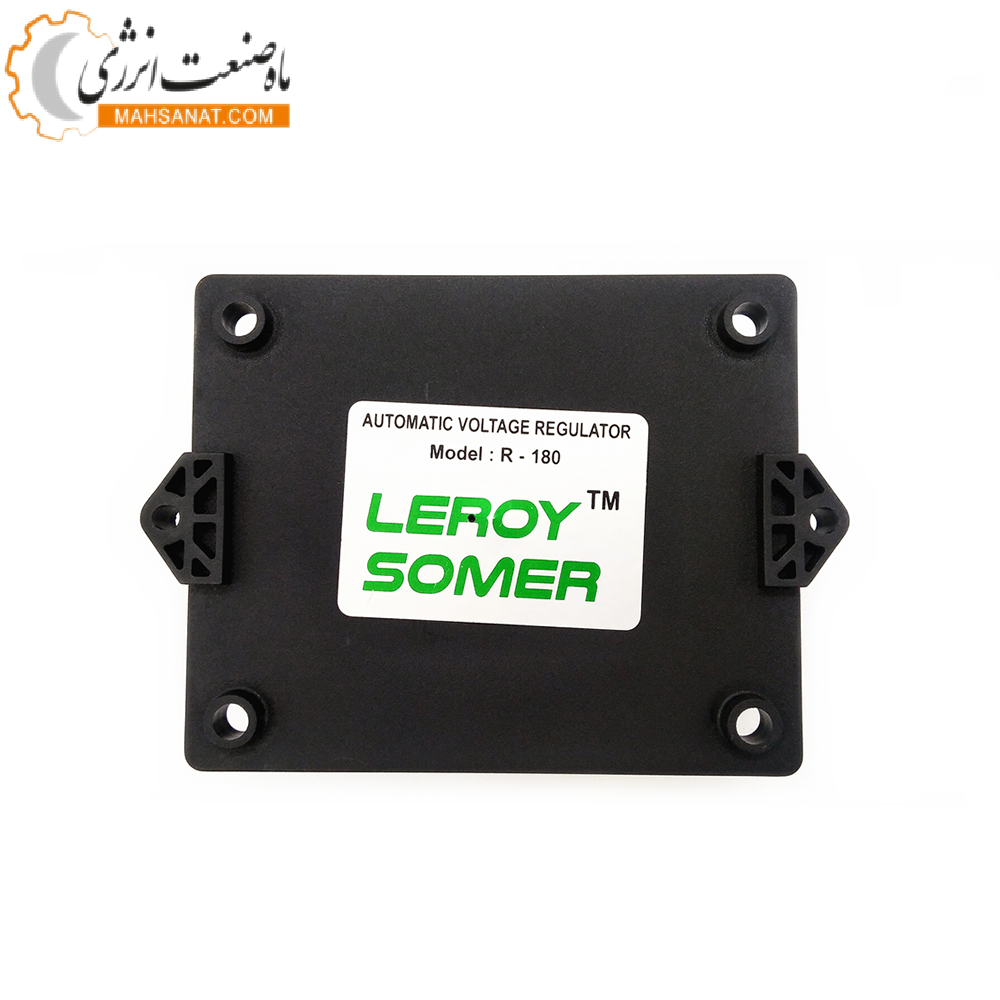

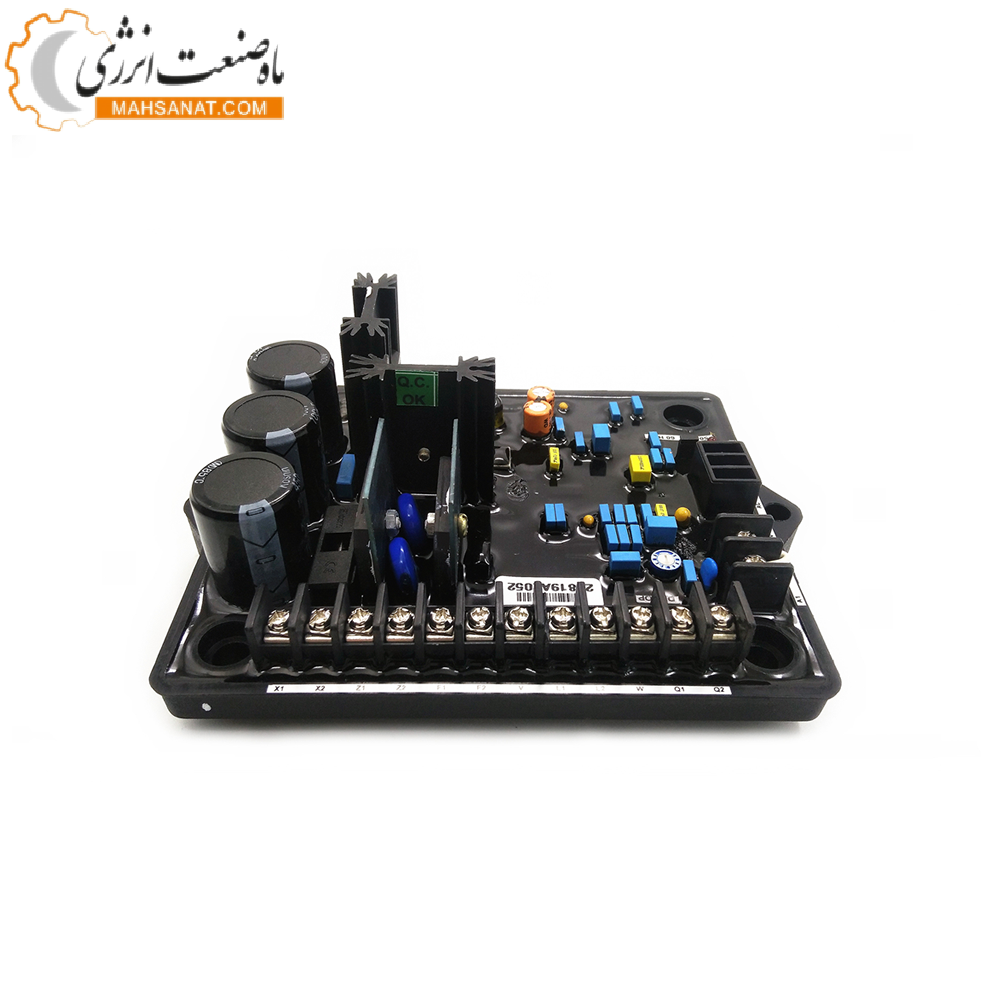

تنظیم کننده ولتاژ اتوماتیک R180 (AVR) برای سری دینام های صنعتی TAL جریان تحریک تا 6 A با قابلیت اطمینان عالی ، برای انواع تحریک آهنربا دائمی (PMG) یا سیم پیچی شده (AREP) را فراهم می کند. R180 شامل حفاظت های پیشرفته ای مانند محدودیت تحریک بیش از حد و افت حسگر ولتاژ است و همچنین دارای افت ولتاژ برای عملکرد موازی ژن است.
| فن آوری | آنالوگ |
| حالت تحریک | AREP, PMG |
| جریان تحریک دارای امتیاز | 6 A/ 9 A for 5 s |
| دقت تنظیم (+/-٪) | 1 % |
| محدوده فرکانس | 20 – 100 Hz |
| دامنه تنظیم ولتاژ (+/-٪) | 5 % |
| محدودیت KU / F | K = 1.2 |
| از دست دادن ولتاژ سنجش | ✓ |
| محدودیت بیش از حد تحریک | ✓ |
| محدودیت جریان اتصال کوتاه | – |
| افت ولتاژ | ✓ |
| عملکرد موازی بین دینام ها | ✓ |
| ماژول پذیرش بار (LAM) | – |
حالت باز – 60 هرتز
بسته – حالت عملیاتی 50 هرتز.
45 هرتز تا 55 هرتز در حالت 50 هرتز.
55 هرتز تا 65 هرتز در حالت 60 هرتز.

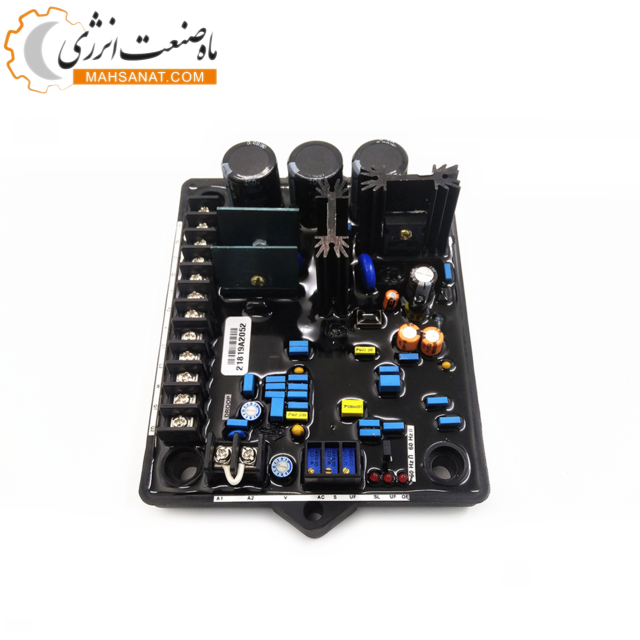

ولتاژ کار توسط پتانسیومتر با علامت “V” تنظیم می شود.
توسط پتانسیومتر با علامت “Droop” تنظیم می شود.
دامنه ورودی کمکی توسط پتانسیومتر با علامت “Acc” تنظیم می شود.
این پتانسیومتر حداکثر دامنه ولتاژ را برای پتانسیومتر خارجی یا محدوده ورودی کمکی تنظیم می کند. پایداری
از این پتانسیومتر برای تنظیم پایداری ولتاژ خروجی دینام استفاده می شود. چرخش آن در جهت عقربه های ساعت باعث افزایش سرعت می شود.
تنظیمات زمانی به دست می آید که موقعیت پتانسیومتر پایداری (تنظیم CW) در آغاز بی ثباتی ولتاژ باشد ، سپس پتانسیومتر را 1 دور پایین تنظیم کنید (CCW را تنظیم کنید).
مشخصات فنی AVR R180 :
1- سنجش ورودی:
3 فاز / 2 فاز – 220/230/240/380/400/415 ولت برای50 هرتز
3فاز / 2 فاز – 208/240/227/380/416/440/480 ولت برای60 هرتز
2- دامنه ولتاژ بالا: 300 ولت تا 530 ولت
3 – دامنه ولتاژ پایین : 180 ولت تا 310ولت
4 – Droop : 1 و 5 آمپر AC در فاز U
5 – رنج Droop : 8% Droop در 0.8 PF
6 – قدرت ورودی PMG مداوم: 240 ولت RMS + 10%
لحظه ای 5 ثانیه: 240 ولت RMS + 30% تا 240 هرتز
7- جریان تحریک 6A DC مداوم9A به مدت 5 ثانیه (عملکرد اتصال کوتاه)
8- تنظیم ± 0.5 در پایانه های سنجش AVR
9- حداکثر حد تحریک 6A DC (تنظیمات کارخانه)
10- حداکثر حد تحریک تاخیر انداختن30 ثانیه (تنظیمات کارخانه)
11- تحت حفاظت فرکانس 48.5 هرتز / 58.5 هرتز برای عملکرد 50 هرتز / 60 هرتز
12- وزن 500 گرم تقریبی
17- ابعاد 140 mm x 115 mm x 70 mm
18- دامنه دما -25ºC تا + 70ºC
19- محدوده دمای نگهداری -40ºC تا + 80ºC
20- فیوز FST 10A 250V
AVR از منبع تغذیه خط به ترمینالهای خنثی ژنراتور AC با VAC 240 در50/60 هرتز است سنجش ولتاژ تنظیم شده بر اساس توان ورودی AVR است.
