فروش LEROY SOMER AVR R230

AVR R230- فروش ای وی آر لوری سومر LEROY SOMER AVR R230 – ای وی آر لوری سومر

رگولاتور یا AVR چیست؟



رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند.

عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد.

رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد. رگولاتور ولتاژ  از برق خروجی ژنراتور تغذیه میشود .

در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!

ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد.

لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد  ،

سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.

ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد.

لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.



نکته :

ولی نکته قابل تامل این است که  :

رگولاتور ولتاژ ژنراتور  وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد،

تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند.

AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد.

همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.



رگولاتور ولتاژ ژنراتور های موجود در بازار :



• مارکن markon
• لوری سامر(سومر) lorey somer
• ای وی کا avk
• استامفورد stamford
• باسلر basler
• زیمنس siemens
• مارلی marelli
• ماراتون marathon
• مکالته meccalte
• براش brush
• کنیرز bkb/conyers
• براون بوری brown boveri
• کاترپیلار (caterpillar)
• کنترلژی (contrology)
• ای سی سی ای سی ال (ecc/ecl)
• ای دی سی (edc)
• امری (emri)
• جی ای سی gec/aei
• کاتای یا کوتای (kutai)
• مادسلی (mawdsley)
• نیوتون دربی (newton derby)
• پتبو (prtbow)
• یونیلک (unilec)
• دیتاکام (datakom)
• کامینز پاور (cummins POWER)
• پی سی سی pcc
• رگولاتور ژنراتورهای ذغالی (brush)
• و رگولاتورهای دست ساز مخصوص ژنراتورهایی که جریان تحریک بالایی دارند.

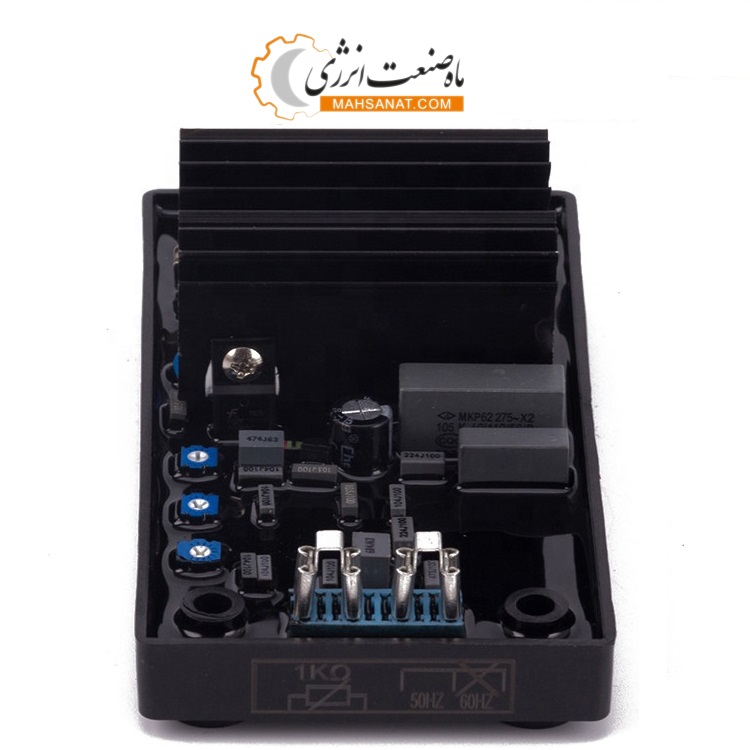

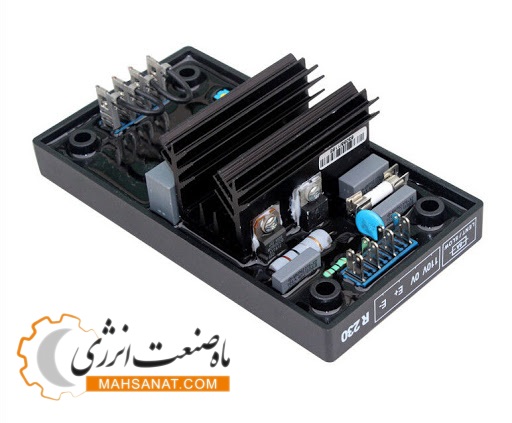

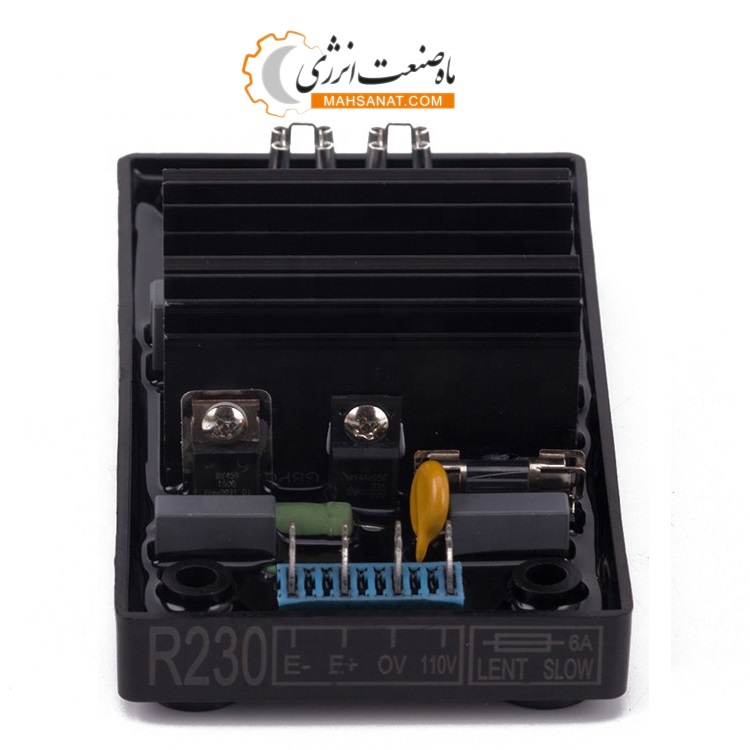

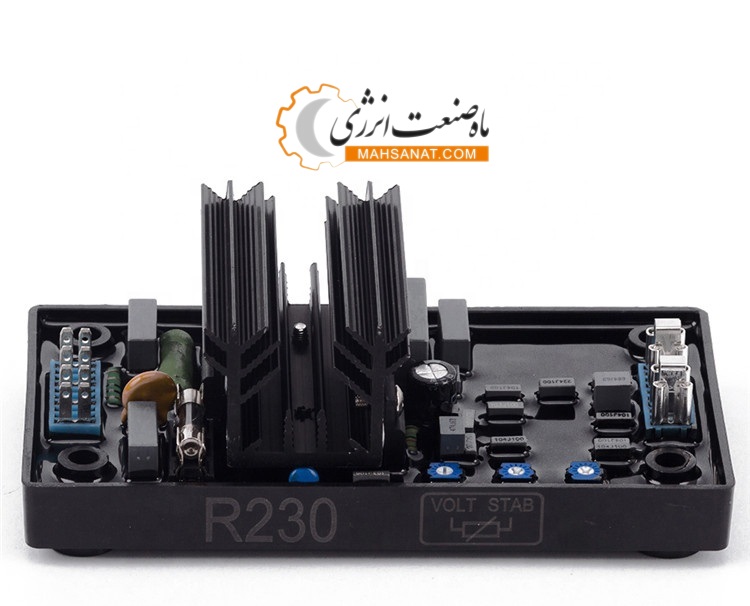

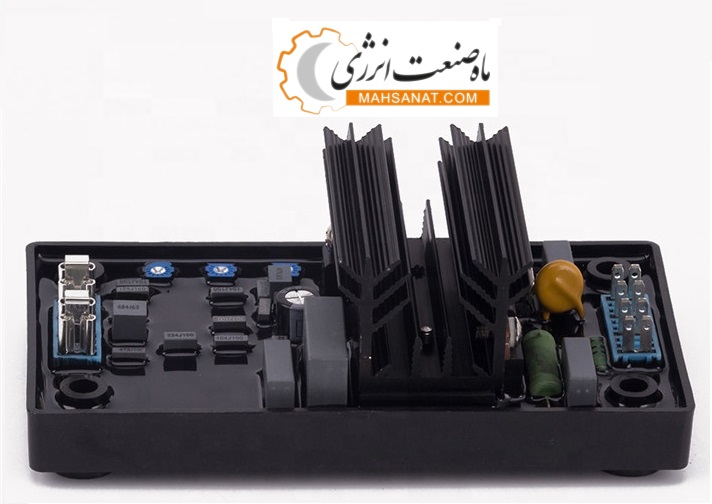

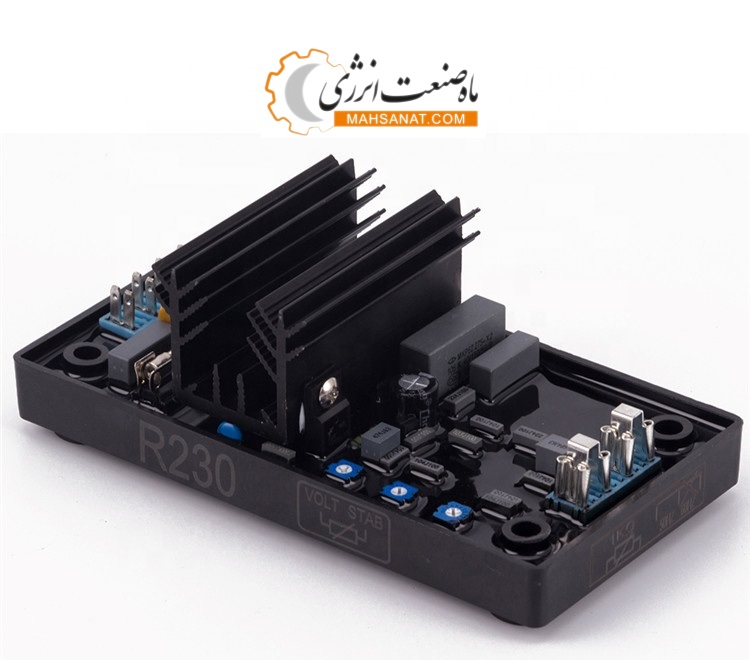

رگولاتور لروی سامر Leroy Somer R230 – R230 :رگولاتور ولتاژ  R230 لوری سامر:

AVRقطعه ای است الکترونیکی برای تنظیم یا تثبیت ولتاژ خروجی دیزل ژنراتور که ولتاژ خروجی به صورت DC است ،

این قطعه برای جلوگیری از نوسانات ولتاژ و خرابی های ناشی از آن استفاده می گردد.

اولین و ساده ترین مدل از مجموعه AVR های ژنراتور لوری سومر (LEROY SUMER) فرانسه ، رگولاتور ژنراتور R230  می باشد.

این رگولاتور ولتاژ برای ژنراتور های زیر KVA ۲۰۰ مارک لروی سومر فرانسه نصب می گردد.

نوع سیستم تحریک رگولاتور R230 از نوع شانت (SHUNT) است.

این نوع از رگولاتور ژنراتور مختص ژنراتور های جدید بدون ذغال است که اصطلاحا به این ژنراتور ها بدون جاروبک یا BRUSH LESS نیز می گویند.

دقت تنظیم ولتاژ رگولاتور R230 برابر با مثبت منفی ۰٫۵% است.

قابلیت پتانسیومتر تنظیم ولتاژ جریان را دارد.

نکته قابل توجه این است که این رگولاتور ژنراتور R230 فقط دارای ورودی تکفاز ۲۲۰ ولت است . و فقط برای ژنراتور های لروی سومر LEROY SOMER کاربرد دارد.

از مدل های دیگر رگولاتور ژنراتور لروی سومر میتوان به R220, R250, R450  اشاره کرد.



سیستم تحریک شنت :

مشخصات :

• تنظیم ولتاژ: حدود  0.5 ±
• – تشخیص دامنه / ولتاژ منبع تغذیه: 85 تا 139 ولت(50/60 هرتز)
• – زمان پاسخ سریع (500 میلی ثانیه) برای یک دامنه تغییر ولتاژ گذرا  20٪±
• – تنظیم ولتاژ  P1
• – تنظیم پایداری  P2
• – منبع تغذیه محافظت شده توسط 8 فیوز ، کندکار (A 10را برای 10 ثانیه تحمل می کند)
• – تنظیم فرکانس: 50 هرتز یا 60 هرتز توسط ST3
• – تنظیم محافظت از سرعت پایین  P3





دیتاشیت :

DATASHEET LEROY SOMER AVR R230
