InteliATS2 50 یک کنترل کننده سوئیچ انتقال خودکار (ATS) برای جابجایی آسان و سریع بین دو منبع تغذیه مستقل است. منبع تغذیه اصلی و ولتاژ و فرکانس آن را با امکان اتصال به یک مجموعه ژنراتور نظارت و کنترل می کند. InteliATS2 50 با ویژگی های امنیتی سطح بالا طراحی شده است و استفاده و پیکربندی آن با استفاده از ابزار پیکربندی InteliConfig ComAp آسان است. کنترلرهای InteliATS2 برای مدیریت منبع تغذیه سوئیچینگ در تنظیمات مختلف مانند ساختمان‌های اداری، مدارس، کارخانه‌ها و سایر امکانات ایده‌آل هستند تا از قطع برق و آسیب‌های مالی یا مادی احتمالی جلوگیری شود.

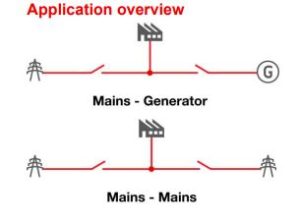

• برنامه Mains-to-Mains یا Mains-to-Generator
• ارتباط و کنترل از راه دور
• پیکربندی و استفاده آسان
• دارای امنیت سایبری

دانلود دیتاشیت InteliATS2 50 دانلود نرم افزار دانلود MANUAL

خرید کنترلر کومپ

این پنجره، محیط اصلی کار با کنترلر است.

ستون چپ داخل پنجره: Controller / Plug-in Modules

• بخش Controller فقط نام کنترلر را نشان می‌دهد: InteliATS2

• بخش Plug-in Modules

  • Slot A

  • گزینه Add New Module

یعنی این کنترلر یک اسلات (Slot A) برای ماژول افزایشی دارد و اگر ماژول‌هایی مثل Ethernet / 4G / I/O اضافی نصب کرده باشید، از همینجا معرفی/انتخاب می‌کنید.

تصویر کنترلر

عکس پنل جلویی InteliATS2 50 نمایش داده می‌شود.

سمت راست: توضیحات

توضیحات محصول و لیست قابلیت‌ها (Key features) نمایش داده می‌شود.

دکمه‌های پایین پنجره تنظیمات

• Configuration Lock: قفل‌کردن تنظیمات (برای جلوگیری از تغییر ناخواسته)

• Consistency Check: بررسی ناسازگاری تنظیمات (خیلی مهم قبل از Write)

• Write: نوشتن تنظیمات روی دستگاه (وقتی آنلاین باشید فعال و کاربردی می‌شود)

• Cancel: لغو تغییرات

چون الان Offline هستید، عملاً “Write” فقط وقتی معنی دارد که اتصال برقرار باشد.

نوار وضعیت پایین برنامه

• Connection: Offline

• Application: Standard 50

• سمت راست هم نشان می‌دهد Configuration opened

I/O Configuration یعنی:

• مشخص می‌کنید هر ترمینال ورودی دیجیتال (مثل BIN1…BIN6) در تابلو چه سیگنالی را می‌گیرد، و آن سیگنال در منطق ATS چه معنی/کاری داشته باشد (Feedback، Block، Transfer و…).

لیست ورودی ها

• Device: این I/O متعلق به کدام دستگاه است (اینجا: Controller)

• HW Name: نام سخت‌افزاری ترمینال (BIN1 تا BIN6)

• Name: اسم/برچسبی که شما برای آن ورودی گذاشته‌اید (برای خوانایی پروژه)

• Functions: عملکرد منطقی آن ورودی در سیستم ATS

• Protections: اگر این ورودی به یک حفاظت/Trip خاص وصل شود اینجا مشخص می‌شود (در این تصویر خالی است)

• ECU Value: معمولاً مقدار/وضعیت قابل استفاده در مانیتورینگ یا واحدهای جانبی

6 ورودی دیجیتال کنترلر این‌طور تعریف شده‌اند:

1. BIN1 → S1CB Feedback

• یعنی «فیدبک کلید/کنتاکتور منبع 1 (S1)»

• کاربرد: کنترلر بفهمد کلید S1 واقعاً وصل شده یا نه (از کنتاکت کمکی 52a/aux).

2. BIN2 → S2CB Feedback

• یعنی «فیدبک کلید/کنتاکتور منبع 2 (S2)»

• کاربرد مشابه برای منبع دوم (مثلاً ژنراتور یا فیدر دوم).

3. BIN3 → Transfer To S1

• یعنی «درخواست/فرمان انتقال به منبع 1»

• معمولاً از یک کلید سلکتوری/ریموت/سیستم بالادستی می‌آید تا بگوید بار روی S1 قرار بگیرد (بسته به منطق پروژه).

4. BIN4 → Transfer To S2

• یعنی «درخواست/فرمان انتقال به منبع 2»

• برای انتقال بار به منبع دوم.

5. BIN5 → S1 Block

• یعنی «ممانعت/بلاک کردن منبع 1»

• اگر این ورودی فعال شود، کنترلر اجازه نمی‌دهد به S1 انتقال دهد (مثلاً به دلیل تعمیرات، خطای دستی، یا فرمان BMS).

6. BIN6 → S2 Block

• یعنی «ممانعت/بلاک کردن منبع 2»

• همان مفهوم برای S2.

Setpoints یعنی «پارامترهای قابل تنظیم»؛ جایی که شما مقادیر پایه‌ی سیستم (ولتاژ/فرکانس/نوع شبکه/تاخیرها/حفاظت‌های عمومی و…) را تعیین می‌کنید تا منطق ATS دقیق و مطابق تابلو عمل کند.

1) این صفحه چه کاری می‌کند؟

در این بخش :

• مشخصات کلی کنترلر را تنظیم می‌کنید (مثل نام کنترلر)
• پارامترهای اندازه‌گیری شبکه را تعیین می‌کنید (مثل نوع اتصال 3فاز/4سیم، ولتاژ نامی و فرکانس)
• تنظیمات کنترلی مثل تلاش برای بستن بریکر، حفاظت باتری، و برخی قابلیت‌های خاص (مثل Elevator Switch) را ست می‌کنید.

این ستون مثل فهرست فصل‌هاست و گروه‌های تنظیمات را جدا کرده:

• Basic Settings (تنظیمات پایه)

• Communication Settings (ارتباطات)

• Source 1 / Source 2 (تنظیمات منبع ۱ و ۲)

• Source 1 Protections / Source 2 Protections (حفاظت‌های هر منبع)

• Operating Hours Balancing (بالانس ساعات کارکرد)

• User Buttons (تعریف عملکرد دکمه‌های کاربر)

• Scheduler (زمان‌بندی‌ها)

• Plug-in Modules (تنظیمات مرتبط با ماژول‌ها)

این بخش برای ساختن و مدیریت پارامترهای سفارشیِ قابل تنظیم توسط کاربر استفاده می‌شود؛ یعنی شما می‌توانید “ست‌پوینت‌های اختصاصی” تعریف کنید تا اپراتور/کارفرما بدون ورود به تنظیمات اصلی، فقط همان چند مقدار مهم را تغییر دهد.

• Name: نام پارامتر

• Dimension: واحد(مثلاً s، V، Hz، %)

• Resolution: دقت تغییر (مثلاً 0.1 یا 1)

• Low limit / High limit: حداقل و حداکثر مجاز

• Default value: مقدار پیش‌فرض

• Group / Subgroup: دسته‌بندی

• Origin: منبع/ریشه پارامتر (که این پارامتر به کدام تنظیم/متغیر سیستم لینک شده یا چگونه ساخته شده)

• Binary Protections
  یعنی حفاظت‌هایی که با سیگنال‌های دیجیتال (ON/OFF) فعال می‌شوند . مثل: Emergency Stop، Fire Alarm، Door Open، Low Fuel Contact، Trip خارجی، و…

• Analog Protections
  حفاظت‌هایی که با مقدار عددی (آنالوگ) کار می‌کنند.

معنی ستون‌ها

• Custom Name: اسم دلخواه حفاظت (مثلاً Fire Alarm)

• Type / Level: نوع و سطح (Alarm / Warning / Shutdown / Trip … بسته به منطق کنترلر)

• Source Value: سیگنالی که حفاظت از آن می‌آید (مثلاً یک ورودی BIN یا یک وضعیت داخلی)

• Active When: شرط فعال بودن (وقتی ورودی 1 شود؟ یا 0 شود؟)

• Delay: تأخیر فعال شدن (برای حذف نویز و تریپ لحظه‌ای)

• Block Type: وقتی حفاظت فعال شد، چه چیزی بلاک شود (مثلاً Block انتقال به S1 یا S2 یا هر دو / Block close)

• History Record: آیا در History ثبت شود یا نه

• Protection State: وضعیت جاری حفاظت (فعال/غیرفعال/تریپ) — در حالت آنلاین معنی‌دارتر است.

به زبان ساده:

• I/O Configuration = تعریف ترمینال‌های فیزیکی (BIN/BO)
• Functions = تبدیل همان ورودی‌ها به “فرمان/تابع” داخل کنترلر (Remote Auto، E-Stop، Block، Reset و…)

بالا دو زیرتب میبینید:

• Logical Binary Inputs (LBI)

• Logical Analog Inputs (LAI)

یعنی:

• LBI: ورودی‌های منطقی دیجیتال (0/1) برای فعال/غیرفعال کردن عملکردها

• LAI: ورودی‌های منطقی آنالوگ (عددی) برای عملکردهایی که مقدار می‌خواهند (اگر استفاده شود)

بخش اختصاص عملکردهای کنترلی به ورودی‌های منطقی (LBI/LAI).

در این قسمت می‌توان فرمان‌هایی مانند Emergency Stop، انتخاب حالت Remote (AUTO/MAN/OFF)، Reset، و Block منابع S1/S2 را به ورودی‌های فیزیکی یا سیگنال‌های داخلی/ریموت متصل و در صورت نیاز منطق آن‌ها را معکوس (Negation) کرد.

این تصویر مربوط به تب Others در InteliConfig (کنترلر InteliATS2 50) است. این تب معمولاً شامل تنظیمات متفرقه اما مهم می‌شود؛ چیزهایی مثل زبان، سطح دسترسی، فرمت نمایش واحدها، Modbus، فایروال و تاریخچه.

ساختار تب Others

در ستون سمت چپ (منوی داخلی Others) گزینه‌ها را می‌بینید:

• Init screen (صفحه آغازین)

• Languages (زبان‌ها)

• Access Rules (قوانین دسترسی/سطوح کاربری)

• Units/Power Format (واحدها و فرمت نمایش توان)

• Modbus (تنظیمات ارتباط Modbus)

• Firewall (امنیت شبکه و فیلتر دسترسی)

• History (تنظیمات تاریخچه/لاگ‌ها)
