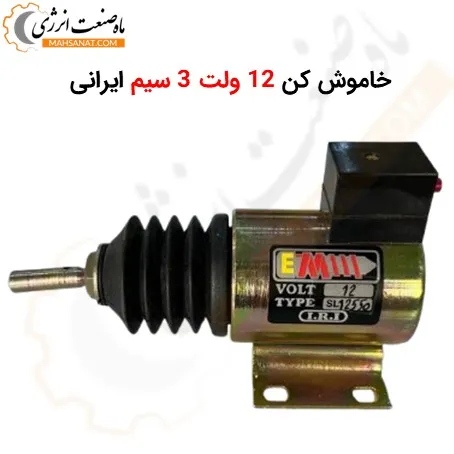

خاموش کن 12 ولت 3 سیم solenoid valve
خاموش کن 12 ولت 3 سیم
خاموش کن 12 ولت / 3 سیم solenoid valve :
خاموش کن دیزل 12 ولت 3 سیم ، یک قطعه الکترومکانیکی حساس و مهم در ژنراتورها به شمار می‌رود.
که با نام‌های سلونوئید و ساسات کش دیزل ژنراتور در بازار نیز می‌شناسند.
و جهت قطع کردن جریان برق کاربرد دارد، در واقع شیر برقی ژنراتورها میباشد.
و در زمان اعلام خطر موتور در سیستم ژنراتور نقش مهمی در استوپ و استارت ژنراتور دارد.
تا با واکنش مناسب و سریع در زمان خطر، موجب ، خاموش شدن و قطع کردن سوخت موتور، دیزل ژنراتور را خاموش می‌کند،
در نتیجه جلوگیری از آسیب دیدن و روشن ماندن دیزل ژنراتور میشود.
سلونوئید دیزل ژنراتور (خاموش کن موتور) :
سلونوئید دیزل ژنراتور یک وسیله الکترومکانیکی است که وظیفه مهم خاموش و روشن‌کردن موتور در زمانی کوتاه و به صورت دقیق را به عهده دارد.
این وسیله در دوحالت ۱۲ ولت و ۲۴ ولت دو سیمه و سه سیمه در بازار موجود می باشد ، که بسته به نقش و کارایی آن متفاوت‌است.
وظیفه این سلونوئید زمانی پررنگ تر می شود که موتور به دلیل کاهش سطح و فشار روغن یا بالا بودن دمای موتور نیاز به خاموش شدن سریع داشته‌باشد،
تا از بروز خسارت جدی به موتور جلوگیری شود.
علاوه بر بحث حفاظت از موتور، گاهی به دلایل ایمنی نفرات و تجهیزات تابلوهای الکتریکی،
لازم است موتور با دستور استپ اضطراری(Emergency Stop) سریعا و بدون اشکال، خاموش گردد.
نحوه عملکرد سلونوئیدهای موتورها ، بسته به نوع موتور متفاوت است و در حالت کلی این نحوه عملکرد به دو دسته تقسیم میشود:
- حالت اول مرتبط با برخی از موتورها (مانند موتورهای پرکینز انگلستان ، لوول چین و موتورسازان تبریز) است که جهت روشن شدن،
ابتدا نیاز به جذب سلونوئید دارند و در حقیقت استارت موتور و فرمان جذب سلونوئید به صورت همزمان اتفاق می‌افتند
تا با جذب سلونوئید، دریچه پمپ سوخت این موتورها باز شده و سوخت رسانی به موتور در هنگام استارت و درحال کارکرد موتور، اتفاق بیافتد.
و با صدور فرمان خاموش از سمت بردکنترل ژنراتور، مگنت سلونوئید مجددا آزاد شده و مانع از سوخت‌رسانی به موتور و در نتیجه خاموش شدن آن میشود.
- حالت دوم برای آن دسته از موتورهایی است(مانند موتور تلک و …) که سلونوئید در هنگام استارت هیچ نقشی بازی نمی‌کند ،
و آزاد است و دریچه پمپ سوخت موتور در حالت معمولی جهت استارت موتور باز است.
بنابراین فقط درحالتی که فرمان خاموش یا استپ اضطراری فعال شود، مگنت سلونوئید جذب‌شده و با بستن دریچه سوخت موتور، موجب خاموش‌شدن موتور میشود.
خاموش کن و سلونویید چیست؟
طریقه نصب سلونوئید، شیربرقی و خاموش کن موتور دیزل ژنراتور و خودرو چگونه است؟
سلونوئید،خاموش کن یا شیر برقی وسیله ای جهت قطع و وصل سوخت موتور است.
شیر برقی در رگولاتور گاز خودرو چیست ؟
سلونوئید به انگلیسی solenoeid- shut off valve. نام های دیگر سلونوئید خاموش کن و شیر برقی موتور می باشد.
در موتور دیزل ژنراتورهایی که ecu ندارند و پمپ انژکتور آنها برقی نیست ،
مجبور به استفاده از خاموش کن یا سلونویید سوخت(شیر برقی) می باشیم.
وظیفه شیر برقی خودرو چیست ؟
اگر در موتور دیزل ژنراتور یا خودرو، اهرم شیر سوخت باید کشیده شود (در بعضی دیزل ژنراتورها باید فشرده شود) تا موتور خاموش شود ،
نیازمند خاموش کن یا استاپ سلونویید(stop solenoid) و در دیزل ژنراتور هایی که برای روشن ماندن نیاز به فشردن یا کشیدن اهرم سوخت موجود ،
بر روی پمپ انژکتور می باشیم از شیر برقی یا فیول سلونویید (feuel solenoid) استفاده میکنیم.
انواع سلونوئید موتور های دیزل ژنراتور:
خاموش کن یا سلونویید یا شیر برقی ها در دو نوع دو سیم و سه سیمه وجود دارند.
- نوع دو سیم معروف به خاموش کن (stop solenoid) میباشد. این نوع خاموش کن ها را بخاطر جریان مصرفی زیاد( تا 16 آمپر)
نمیتوان از مدت زمان کوتاهی(چند ثانیه تا یک دقیقه) بیشتر فعال نمود.
- نوع سه سیمه معروف به شیر برقی یا سلونوئید (fuel solenoid) میباشد و کمتر بعنوان خاموش کن مورد استفاده قرار میگیرند.
مگر اینکه موتور خودروی شما زمان زیادی طول میکشد تا خاموش شود.
این نوع سلونوئید ها بخاطر وجود سیم سوم موسوم به نگهدار ، میتوانند به صورت دائم وصل بمانند.
در مواقعی که برای روشن ماندن موتور دیزل ژنراتور باید اهرم انژکتور کشیده شود، از این مدل سلونویید استفاده میکنیم.
در مواقعی که زمان مورد نیاز برای خاموش شدن دیزل ژنراتور نیز بیش از 15-30 ثانیه است نیز میتوان از این نوع شیر برقی استفاده کرد.
سلونوئید از سه قسمت تشکیل شده :
- سیم پیج
- قاب
- سنبه سلونوئید
که قاب از لایه ی فولاد ساخته شده و هنگام اتصال برق به سیم پیچ، قاب آهنربا می شود،
و باعث جذب سنبه قسمت متحرک درونی سلونوئی و حرکت آن می شود.
عملکرد شیر برقی خودرو :
ولتاژ مصرفی خاموش کن خودرو 12 یا 24 ولت dc میباشد.
بهترین محل جهت نصب سلونوئید موتور دیزل، خنک ترین محل کنار موتور دیزل ژنراتور میباشد.
جهت کارکرد مطلوب سعی کنید سلونویید روبروی اهرم انژکتور قرار گیرد.
قدرت سلونوئیدها با یکدیگر متفاوت است و در دو نوع ضعیف و پر قدرت ساخته میشوند.
تست آن به این صورت است که اگر توانستید با یک انگشت اهرم سوخت را حرکت دهید نوع ضعیف وگرنه نوع پر قدرت خاموش کن را انتخاب نمایید.
اجزای داخلی سلونویید بصورت زیر میباشد:
جهت انتخاب فیوز برای خاموش کن دیزل به توان آن دقت کنید.
معمولا از فیوز 16 تا 32 آمپر dc برای حفاظت خاموش کن ژنراتور استفاده میشود.
برای حفاظت بیشتر از خاموش کن موتور میتوانید از فیوزهای ماشینی/حرارتی یا سکسیونر تابلویی استفاده کنید.
خاموش کن دیزل ژنراتور باید به گونه ای نصب شود که موتور بتواند با حداکثر قدرت خود گاز بخورد و موقع کشیدن سلونویید دیزل ، موتور خاموش شود.
شیربرقی دیزل در ابعاد و قدرتهای متفاوتی تولید میشوند و مقیاس ما قدرت یک انگشت یک انسان معمولیست.
به این صورت که اگر یک نفر بتواند با یک انگشت اهرم گاز یا شات آف موجود روی پمپ انژکتور را بکشد ،
میتوان از سلونوئید های معمولی سوخت دیزل استفاده نموده وگرنه باید از نمونه قوی تر آنها استفاده کرد.
نحوه اتصال سلونوئید سوخت موتور دیزل ژنراتور :
در نوع 2 سیم اتصال آن را به مثبت و منفی باتری نصب می کنیم .
و در نوع سه سیم ترمینال منفی و مثبت خاموش کن را به باتری و در یک لحظه ترمینال s یک لحظه با بامثبت تحریک می نماییم.
| ولتاژ | 12ولت |
|---|---|
| تعداد سیم | 3 سیم |
