معرفی برنامه DriveConfig کومپ برنامه DriveConfig کومپ - ماه صنعت انرژی

ابزار PC برای پیکربندی کنترلرهای InteliDrive

DriveConfig نرم افزار مبتنی بر ویندوز است که عملکردهای اصلی زیر را ارائه می‌دهد:

پیکربندی کنترلر را تغییردهید – به عنوان مثال ماژول‌های جانبی را تعریف‌کنید، عملکردها و/یا حفاظت ها را به ورودی ها و خروجی ها اختصاص‌دهید، برنامه PLC ایجاد کنید و موارد دیگر.

ارتقاء rmware کنترلر

مقادیر اولیه نقاط تنظیم را تنظیم‌کنید

خواندن/نوشتن پیکربندی از/داخل کنترلر

پیکربندی را از فایل بارگیری‌کنید، آن را در فایل ذخیره‌کنید

DriveConfi g 2.0 و بالاتر حاوی ویرایشگر گرافیکی قدرتمند برای ایجاد برنامه PLC توسط کاربراست.

DriveConfi g 3.1 و بالاتر حاوی ScreenEditor است که به شما امکان‌می‌دهد با مدیریت نوع صفحه نمایش، انتخاب ابزار و ایجاد پس زمینه از جعبه ابزار عناصر گرافیکی، رابط را روی نمایشگرهای رنگی شخصی سازی‌کنید.

الزامات

LiteEdit می‌تواند بر روی رایانه های شخصی مجهز به هر یک از نسخه‌های زیر Microsoft® Windows™ اجراشود:
ویندوز2000،
ویندوز XP،
ویندوز ویستا،
ویندوز7،
ویندوز8 و 8.1.
هیچ الزام خاصی برای سخت افزار رایانه شخصی وجودندارد به جز کابل ارتباطی مناسب با کنترلر به علاوه حداقل 15 مگابایت فضای ذخیره سازی

نصب پورت COM مجازی PaPouch USB-RS485

استفاده مستقیم از درایورهای FTDI نصب شده

مبدل USB-RS485 را به کامپیوتر وصل‌کنید.
باید به طور خودکار درایورهای جهانی نصب‌شود و تجهیزات باید در آن دیده‌شوند
مدیر دستگاه به عنوان مبدل سریال USB.
با این حال، اگر نصب خودکار وجود ندارد، باید درایورها را به صورت دستی نصب‌کنید.
این امکان وجود دارد که درایور اصلی مبدل به صورت خودکار نصب شود، اما نصب نخواهدشد.
امکان پورت سریال مجازی را روشن کنید. در این مورد، مرحله 8 و زیر را دنبال‌کنید.

نصب دستی درایورهای FTDI برای مبدل USB

مرحله 1:

مدیر دستگاه را باز کنید و دستگاه جدید اضافه شده را شناسایی کنید (SB485، SB485S، SB485L)

نصب دستی درایورهای FTDI برای مبدل USB

مرحله 2:

روی گزینه به روزرسانی درایور کلیک راست کنید.

نصب دستی درایورهای FTDI برای مبدل USB

مرحله 3:

“Browse my computer for driver software” را انتخاب کنید.

نصب دستی درایورهای FTDI برای مبدل USB

مرحله 4:

روی گزینه “Let me pick from a list of device drivers on my computer” کلیک کنید.

مرحله 4 نصب دستی - ماه صنعت انرژی

مرحله 4a:

لیستی از نوع دستگاه ها باز می شود، جایی که می توانید مورد انتخاب شده “نمایش همه” را رها کنید

Devices” و با دکمه “Next” ادامه دهید.

مرحله 5A

مرحله 5:

پنجره با تمام درایورهای موجود بارگذاری‌می‌شود (ممکن‌است کمی طول‌بکشد). در بخش سازنده، FTDI را انتخاب‌کنید

FTDI - ماه صنعت انرژی

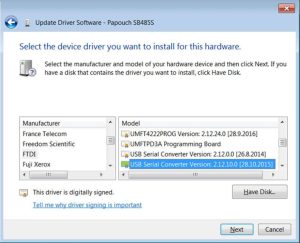

مرحله 6:

در پنجره Model، به آیتم USB Serial Converter (نسخه 2.12.10.0 در صورتی که درایور FTDI روی رایانه فقط از ComAp’s Install Suite نصب شده‌باشد) بروید. یک مورد را انتخاب‌کنید و به فشار دادن “بعدی” ادامه‌دهید.

USB

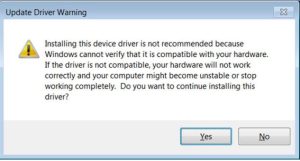

مرحله 7:

نصب درایور را بدون بررسی سازگاری با فشاردادن “بله” تأییدکنید.

DriveConfig

مرحله 8:

در ویژگی‌های مبدل سریال USB، مطمئن‌شوید که بارگیری VCP (COM مجازی گزینه Port) فعال‌است – گزینه را علامت‌بزنید.

مرحله 8

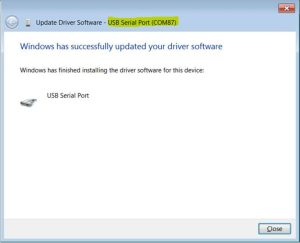

مرحله 9:

سیستم دستگاه جدیدی را شناسایی‌می‌کند که باید درایورهای آن را به روشی مشابه خود مبدل USB نصب2کنیم. مراحل 2 تا 5 را تکرار کنید و سپس مدل دیگری را انتخاب‌کنید – پورت سریال USB (نسخه 2.12.10.0 اگر درایور FTDI فقط از ComAp’s Install Suite روی رایانه نصب‌شده‌باشد).

مرحله 9 - ماه صنعت انرژی
