LiteEdit

معرفی برنامه LiteEdit کومپ ، ابزار نظارت و پیکربندی کنترلر LiteEdit

برنامه LiteEdit - ماه صنعت انرژی

کنترلرهای پشتیبانی شده

LiteEdit را می‌توان برای کنترلرهای زیر استفاده کرد:

  • InteliLite
  • InteliLiteNT
  • InteliCompactNT
  • MainsCompactNT
  • InteliATSNT
  • InteliATSNT PWR
  • InteliDrive Lite
  • InteliDrive EM
  • InteliDrive FLX
  • InteliPro

الزامات

LiteEdit می‌تواند بر روی رایانه‌های شخصی مجهز به هر یک از نسخه‌های زیر Microsoft® Windows™ اجرا شود:
1-ویندوز 2000،
2-ویندوز XP،
3-ویندوز ویستا،
4-ویندوز 7،
5-ویندوز 8 و 8.1.
هیچ الزام خاصی برای سخت افزار رایانه شخصی وجود ندارد به جز کابل ارتباطی مناسب با کنترلر به علاوه حداقل 15 مگابایت فضای ذخیره سازی

روش نصب

1. فایل بسته نصبی ComAp PC Suite (به عنوان مثال LiteEdit 5.1 Installation Suite) را از وب سایت ComAp (www.comap.cz) دانلود کنید.
2. فایل دانلود شده را اجرا کنید و دستورالعمل های روی صفحه را دنبال‌کنید:

دانلود برنامه LiteEdit کومپ برای کامپیوتر - ماه صنعت انرژی

3. اگر در سیستم شما قبلاً LiteEdit را نصب شده است، اگر نسخه فعلی شما قدیمی تر است، توصیه می شود ارتقا را انجام دهید زیرا سیستم عامل کنترلی که می خواهید نصب کنید ممکن است با نسخه های قدیمی LiteEdit سازگار نباشد.

انواع اتصال

از پیوندهای زیر می‌توان برای پیوستن LiteEdit به یک کنترلر پشتیبانی‌شده استفاده‌کرد:
اتصال مستقیم کابل (RS232، RS485 یا USB)
اتصال‌مودم
اتصال به اینترنت (شبکه سیمی یا بی سیم).
اتصال‌AirGate (پروتکل اختصاصی ComAp).
آفلاین (باز کردن یک فایل پیکربندی بایگانی شده)
از پیش تعریف شده (یک میانبر برای هر یک از چهار مورد بالا)

انواع اتصال - ماه صنعت انرژی

پیوندهای ارتباطی بین LiteEdit و کنترلرها توسط DDE (Dynamic Data Exchange) به عنوان یک کار پس زمینه تسهیل می شود. در عملکرد معمولی نباید نگران عملکرد DDE باشید زیرا عملکرد آن خودکار و تقریباً شفاف است.

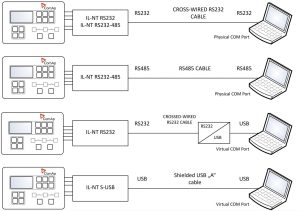

ارتباط مستقیم با کابل

اتصالات کابل مستقیم زیر توسط LiteEdit پشتیبانی‌می‌شود:

ارتباط مستقیم با کابل - ماه صنعت انرژی

برای ایجاد ارتباط مستقیم

1. در کنترلرهایی مانند InteliLite NT و InteliCompact NT (و مشتقات آنها) یک ماژول ارتباطی مناسب نیاز است.

2. یک کابل RS232، RS485 یا USB را بین کنترلر و رایانه شخصی وصل‌کنید (ممکن‌است به یک مبدل  USB شخص ثالث نیز نیاز باشد).

3. در برنامه LiteEdit در رایانه شخصی، به Options > Communication بروید تا پورت COM مناسب را در رایانه شخصی انتخاب کنید. فقط پورت‌های COM که واقعاً در رایانه نصب شده و وجود دارند نمایش داده می‌شوند. اگر از اتصال USB استفاده می‌شود (اعم از مبدل USB خارجی به RS232 یا ماژول ارتباطی USB)، USB باید به عنوان یک پورت COM مجازی رایانه شما استفاده شود. که توسط درایور ماژول USB ایجاد می شود. توصیه می شود ماژول USB را به همان سوکت USB رایانه شخصی متصل کنید. این به جلوگیری از اختصاص شماره پورت COM مختلف توسط سیستم عامل کامپیوتر به یک ماژول کمک می کند.

4. از Connection > Open direct… (یا روی نماد کلیک کنید) برای شروع ارتباط با کنترلر استفاده کنید.

توجه:

اگر می‌خواهید در هر اتصال از شما پارامترهای آدرس/پورت خواسته شود، کادرهای Ask for address و/یا Ask for COM را علامت بزنید. اگر موارد بررسی نشده باشند، پارامترهای فعلی شما به طور خودکار هر بار استفاده‌می‌شود.

اتصال مودم

اتصالات مودم زیر توسط LiteEdit پشتیبانی می‌شوند:

اتصال مودم - ماه صنعت انرژی

برای ایجاد اتصال مودم

1. در کنترلرهایی مانند InteliLite NT و InteliCompact NT (و مشتقات آنها) یک ماژول ارتباطی مناسب RS232 نیاز است.
2. کنترلر را به یک مودم مناسب وصل کنید و همین کار را برای کامپیوتر انجام‌دهید.
3. در برنامه LiteEdit در رایانه شخصی، از Options > Communication استفاده کنید تا انتخاب‌کنید کدام یک از مودم های نصب شده باید به عنوان مودم پیش فرض استفاده‌شود.

اتصال با مودم - ماه صنعت انرژی

اتصال اینترنت

اتصالات شبکه زیر توسط LiteEdit پشتیبانی‌می‌شود:

اتصال با مودم - ماه صنعت انرژی

برای ایجاد اتصال به اینترنت

1. در کنترلرهایی مانند InteliLite NT و InteliCompact NT (و مشتقات آنها) یک ماژول ارتباطی مناسب نیازاست.

2. پیوند(های) شبکه مورد نیاز را بین کنترلر و رایانه شخصی، مستقیماً از طریق یک کابل متقاطع یا از طریق سوئیچ های شبکه مناسب ایجادکنید.

3. در برنامه LiteEdit در رایانه شخصی، از Connection > Open internet… (یا روی نماد کلیک کنید) استفاده کنید تا کادر زیر نمایش‌داده‌شود.

برنامه LiteEdit کومپ - ماه صنعت انرژی

4. در کادر بالا، آدرس کنترلر، آدرس IP اینترنت Bridge و کد دسترسی را واردکرده و روی دکمه OK کلیک کنید. LiteEdit از اطلاعات شما برای اتصال شبکه با کنترلر استفاده‌می‌کند.

توجه:

آدرس IP نهایی (جدا شده) یک آدرس عمومی است که برای آزمایش اتصال به کنترلر واقع در دفتر ComAp اختصاص داده‌شده‌است. با خیال راحت آن را امتحان کنید.

اتصال AirGate

فناوری اتصال AirGate دسترسی به اینترنت را تا حد امکان ساده‌می‌کند. فناوری AirGate برای غلبه بر مشکلاتی که معمولاً هنگام تلاش برای اتصال تجهیزات راه دور با استفاده از ارتباطات مبتنی بر اینترنت با آن مواجه می‌شوند، طراحی‌شده‌است.

AirGate به کنترل‌کننده‌های ComAp اجازه‌می‌دهد تا با استفاده از زیرساخت شبکه موجود، مذاکره با فایروال‌ها و سیستم‌های VPN و حذف نیاز به آدرس‌های IP ثابت، به اینترنت متصل‌شوند.

اتصال AirGate - ماه صنعت انرژی

برای ایجاد اتصال AirGate

1. در کنترلرهایی مانند InteliLite NT و InteliCompact NT (و مشتقات آنها) یک ماژول ارتباطی مناسب مانند IB-Lite یا IL-NT GPRS نیازاست.
2. پیوندهای شبکه مورد نیاز را بین کنترلر و رایانه شخصی از طریق یک شبکه مناسب ایجادکنید.
3. در برنامه LiteEdit در رایانه شخصی، از Connection > Open AirGate… (یا روی نماد کلیک‌کنید) برای نمایش گفتگوی زیر استفاده‌کنید.

اتصال AirGate - ماه صنعت انرژی

4. آدرس کنترلر، آدرس AirGate (وارد کردن airgate.comap.cz به عنوان استاندارد)، کد دسترسی و کد شناسه AirGate خود را واردکنید و روی دکمه OK کلیک‌کنید. LiteEdit از اطلاعات شما برای اتصال شبکه با رایانه شخصی از طریق سیستم AirGate استفاده‌می‌کند.

نمایی از برنامه

نمای کلی برنامه - ماه صنعت انرژی

1-نشانگر حالت – به طور مستقیم تنظیمات فعلی نشانگر حالت کنترل کننده را تقلیدمی‌کند.

2-ناحیه پیام وضعیت – پیام‌های وضعیت را نشان‌می‌دهد که شبیه پیام‌های نشان‌داده‌شده در صفحه کنترل‌است. اینها به وضعیت بریکرها، موتور و همچنین تایمر فرآیند فعلی مربوط‌می‌شود.

3-تقلید جزئی پانل جلو – بخشی از پانل جلویی کنترلر را دوباره ایجاد می کند تا نشانه های داده شده را نشان دهد و همچنین به شما امکان‌می‌دهد برخی از دکمه های کنترل را از راه دور فشاردهید.

4-مقادیر خروجی برق / ژنراتور – ولتاژ، جریان، RPM و ضریب توان عمومی را برای برق اصلی / ژنراتور ارائه‌می‌دهد.

5-توان خروجی کل ژنراتور – یک قرائت کلی خروجی سنج ژنراتور برای تأیید سریع بصری ارائه‌می‌دهد.

6-ناحیه مقادیر – مجموعه ای از مقادیر مهم را که توسط کنترل کننده اندازه گیری می شود ارائه می دهد. ورودی‌های اینجا را می‌توان ویرایش کرد تا مرتبط‌ترین موارد با نصب شما باشد.

برای دانلود نرم افزار LiteEdit روی لینک زیر کلیک کنید:

LiteEdit-5-1-0-Global-Guide – ماه صنعت انرژی
