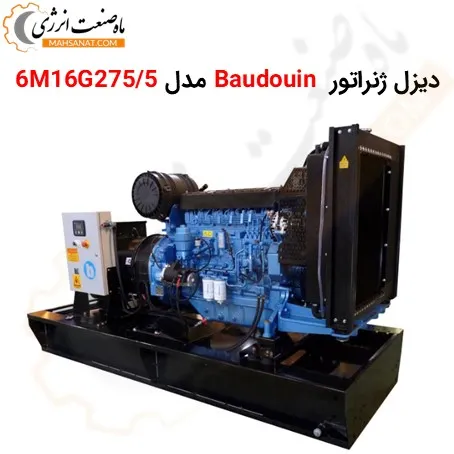

‌دیزل ژنراتور Baudouin مدل 6M16G275/5

در این بخش قصد داریم اطلاعات فنی درمورد دیزل ژنراتور Baudouin مدل 6M16G275/5 را در اختیارتان قراردهیم.

• دیزل ژنراتور بادوین سال 1918 در کاسیس ، فرانسه تاسیس شد و در بخش های تجاری تولید نیروی دریایی و صنعتی فعالیت می کند.
• بادووین موتورهای دیزلی با بالاترین کیفیت را برای کاربردهای دریایی و تولید برق با دامنه 18 تا 4000 کیلووات ساعت طراحی و تولید کرده است.
• شبکه بادوین با مشخصات، راه اندازی، نگهداری و قطعات یدکی اصلی از مشتریان در بیش از 100 کشور پشتیبانی می کند.
• 100 سال تجربه در طراحی ، ساخت و کیفیت در هر موتور این شرکت وجود دارد. شما می توانید از محصولات بادوین انتظار قابلیت اطمینان ، دوام ، هزینه عالی و کیفیت اروپا را داشته باشید.

برخی از ویژگی ها

• امکانات تولید مدرن و کارآمد
• طیف گسترده ای از تنظیمات استاندارد محصول سفارشی سازی و متناسب با نیاز مشتری ، آلاینده ها و مقررات محلی
• حضور مهندسی برنامه جهانی برای نصب ، راه اندازی و پشتیبانی فنی

مشخصات فنی

• توان نامی 198 کیلووات
• حداکثر توان 220 کیلووات
• آمپر خروجی توان نامی 356 آمپر
• آمپر خروجی حداکثر توان 396 آمپر
• گاورنر الکتریکال
• موتور توربو شارژ به همراه اینترکولر
• ژنراتور استمفورد پاور
• سیم پیچ تمام مس
• تک سر بلبرینگ

تجهیزات استاندارد

موتور و بلوک

• بلوک ساختاری دروازه ای چدنی
• میل لنگ آهنگری یک تکه
• سرسیلندرهای چدنی
• پیستون های آلیاژ آلومینیوم با خاصیت خنک کننده روغن

سیستم‌خنک کننده

• رادیاتور و شیلنگ های عرضه شده به طور مستقیم بر روی موتور
• سیستم کنترل ترموستاتیک با تسمه
• پمپ خنک کننده و فن فشار دهنده

سیستم‌روغن کاری

• تابه روغن با ظرفیت بالا
• فیلتر روغن با جریان کامل چرخشی

سیستم ورودی و خروجی هوا

• نصب فیلتر هوای مخصوص در عقب با نشانگر محدودیت
• محافظ عایق حرارتی

سیستم‌سوخت

• پمپ تزریق سوخت نوع P و انژکتور فشار برای موتورهای با گاورنر الکترونیکی
• سیستم تزریق فشار بالا Common Rail، برای موتورهای با ECU
• فیلتر

سیستم‌الکتریکی

• 12 VDC
• شارژ باتری دینام
• سنسورهای LOP + HWT

فلایویل , هوزینگ

• محفظه چرخ فلایویل SAE 4 و فلایویل 7.5 اینچی، برای موتورهای 4M06G20/5 و 25/5 و 4M06G20/6 و 25/6
• محفظه چرخ فلایویل SAE 3 و فلایویل 11.5 اینچی برای سایر موارد موتورها

ویدیوی دیزل ژنراتور



ابعاد

مشخصات کلی ژنراتور

تعریف

ژنراتور تجهیزی است که توان مکانیکی ورودی را به توان الکتریکی در خروجی تبدیل می کند و در واقع نقشی در تولید توان ندارند و مبدل می باشند. در بازار ایران چندین نوع ژنراتور موجود می باشد که از مهم ترین آن ها استمفورد، مکالته، لروی سامر، مارلی و استمفورد پاور چین می باشد. کیفیت و سایز مناسب ژنراتور باعث عملکرد بهینه دیزل ژنراتور میشود.

•  مدل : 274K
• تعداد بلبرینگ :1
• ضریب خروجی  : 0.8
• کلاس عایقی این ژنراتور از نوع H و سیستم حفاظت آن IP23 میباشد .
• این ژنراتور تحمل اضافه بار تا 110 درصد توان نامی در یک ساعت را دارد .
• کشور مبدا برند فرانسه میباشد.

مشخصات کلی کوپله

• تعریف

همانطور که از اسم آن پیداست ، دیزل ژنراتور از دو بخش اصلی دیزل و ژنراتور تشکیل شده است . از آنجائیکه برند های سازنده موتور و ژنراتور متفاوت می باشند و هیچ شرکتی در دنیا نیست که موتور و ژنراتور را با هم تولید کند ، لذا در انتخاب و ایجاد یک دیزل ژنراتور به توان دلخواه ، باید یک برند موتور و یک برند ژنراتور انتخاب نمود . پس از این مرحله فرایند کوپله آغاز می شود . این مرحله شامل فرایند اتصال موتور به ژنراتور ، ساخت شاسی متناسب با آن ، ساخت تابلو کنترل موتور و ژنراتور و ارتباط آن با قسمت های محتلف دیزل ژنراتور می باشد که به این فرایند کوپله کاری می گویند.

ژنراتور کوپله فابریک

به ژنراتوری که عملیات کوپله ی آن در هر کشوری غیر از میهن عزیزمان انجام شده باشد ، کوپله فابریک می گویند و لازم است بدانید که هیچ یک از تولید کنندگان موتور یا ژنراتور ، خودشان عملیات کوپله را انجام نمی دهند.

مشخصات کلی تابلو کنترل

• تابلو کنترل:

تابلو کنترل دیزل ژنراتور را میتوان به عنوان مغزِ پردازنده و یا مرکز فرمان دیزل ژنراتور در نظر گرفت و بررسی و کنترل پارامترهای عملکردی دیزل ژنراتور و همچنین هماهنگی بین دیزل، ژنراتور و مصرف کننده جریان الکتریکی (برق) را به عهده دارد. بر اساس نحوه کارکرد (دستی و اوماتیک) و همچنین تعداد دیزل ژنراتور به چند گروه تقسیم میگردند. شاید بتوان این تابلوها با توجه به نوع استفاده بر روی دیزل ژنراتور به سه گروه ذیل طبقه بندی کرد :

• تابلو دستی (Manual) :


ساده ترین نوع تابلو است که برای شروع به کار دیزل ژنراتور نیاز به حضور و فرمان دستی اپراتور (ON/OFF) میباشد. این تابلوها دارای کلید اتوماتیک اضافه بار نیز هستند.

• تابلو اتوماتیک (Emergency) :

این نوع تابلو نیاز به حضور کاربر برای راه اندازی دیزل ژنراتور ندارد. این نوع تابلو با قطع و وصل برق شهر به طور خودکار دیزل ژنراتور را وارد مدار و از آن خارج مینماید.

• تابلو پارالل (Synchronize) :


تابلو پارالل یا سنکرون قابلیت اتصال دو یا چند منبع تولید اعم از دیزل ژنراتور و یا برق شهر را با یکدیگر دارد. در این حالت امکان تقسیم بار بین دیزل ژنراتورها با نسبتهای دلخواه جهت انعطاف پذیری بیشتر مجموعه وجود دارد. تابلوهای سنکرون دیزل ژنراتور دارای حساسیتهای عملکردی و طراحی میباشند که نقصان در هر یک از آنها میتواند موجب خسارتهای جبران ناپذیری به مجموعه گردد. تابلو سنکرون دیزل ژنراتور امکان کار در هر دو حالت دستی و یا اتوماتیک را دارد. اطلاعات بیشتر در مورد تابلو سنکرون دیزل ژنراتور در بخش مربوطه بیشتر توضیح خواهیم داد.

مشخصات کانوپی

• تعریف کانوپی سایلنت

کانوپی به کاور و به اتاقکی گفته میشود که در قالب پوشش دیزل ژنراتور، میتواند باعث کاهش صدای دیزل ژنراتور شده و آن را در برابر شرایط محیطی ( باد ، باران ، رطوبت و … ) محافظت کند.

• راهنمای خرید کانوپی سایلنت

نکته بسیار مهم در خرید کانوپی سایلنت توجه به استاندارد بودن آن می‌باشد. توجه داشته باشید که در صورت خرید کانوپی غیر استاندارد و عدم رعایت مشخصات ابعادی و فنی در نصب اتاقک بر روی ژنراتور ها، اگرچه می‌تواند منجر به کاهش قیمت کانوپی سایلنت شود‌، اما باعث مشکلاتی همانند داغ شدن ژنراتور ها خواهند شد. استفاده از مواد اولیه مرغوب همانند ورق های فلزی (جنس، آلیاژ و ضخامت) نوع رنگ و عایق های صوتی استفاده شده و همچنین نوارهای دور درب کانوپی سایلنت و صداگیری فن رادیاتور و ساختار داکت ورودی هوا می‌تواند در قیمت کانوپی و کارایی و عمر مفید آن‌ها متفاوت باشد.

• مشخصات کانوپی دیزل ژنراتور Baudouin مدل 6M16G275/5

• وزن این دستگاه با کانوپی 1850 کیلوگرم و ابعاد آن همراه کانوپی 1400*2200*3500 میلی متر میباشد.
• وزن این دستگاه بدون کانوپی 1690 کیلوگرم و ابعاد آن بدون کانوپی 1400*1900*3500 میلی متر میباشد.
