فروش Leroy Somer AVR D350
AVR D350- فروش ای وی آر -لوری سامر LEROY SOMER AVR – ای وی آر لوری سامر D350
رگولاتور ولتاژ دیزل ژنراتور یا ای وی آر (AVR) دیزل ژنراتور :
وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند.
عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد.
رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد.
رگولاتور ولتاژ از برق خروجی ژنراتور تغذیه میشود .
LEROY SOMER AVR D700
در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!
ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد.
لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود،
و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.
ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد.
لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.
نکته :
ولی نکته قابل تامل این است که رگولاتور ولتاژ ژنراتور وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد ،
تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند.
AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد.
همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.
انواع رگولاتور ولتاژ دیزل ژنراتور AVR :
انواع رگولاتور ولتاژ ، استمفورد، مکالته، لری سومر، استمفورد پاور، مارلی، ژنراتور ذغالی و غیره میباشد ،
که در زیر اسامی رگولاتورهای ولتاژ در دسترس جهت همکاران و مصرف کنندگان به شرح ذیل میباشد.
- استمفورد:SX460, SX440, SX421, MX321, SX421, MX341, SX465, AS440
- مکالته:SR7/2, UVR6
- لری سومر:R230, R438, R726, R731, R734
- دیگر انواع ولتاژ رگولاتور: SPS-U6 و SPS-72GP و SPS-230 و SPS250 و SPS-448 و SPS-449

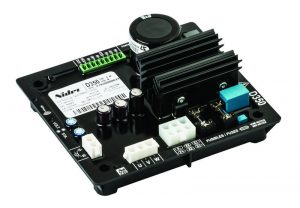

رگولاتور ولتاژ لروی سامر Leroy Somer AVR D350 :
رگولاتور ولتاژ ژنراتور لروی سامر مدل AVR D350 :
D350 (AVR) تنظیم کننده اتوماتیک ولتاژ دیجیتال برای مولدهای صنعتی با جریان تحریک تا 5 آمپر با قابلیت اطمینان عالی ،
برای انواع تحریک آهنربای دائمی (PMG) یا AREP (سیم پیچ کمکی) را فراهم می کند.
D350 شامل حفاظت های پیشرفته ای مانند محدودیت تحریک بیش از حد و افت حسگر ولتاژ است.
این برنامه همچنین شامل قابلیت های تشخیص سرعت ، با آلارم های سرعت بیش از حد و کم است.
D350 همچنین دارای افت ولتاژ برای عملکرد موازی ست دیزل است و به یک ماژول پذیرش بار (LAM) مجهز شده است تا از عهده حوادث تأثیرگذار بار برآید.
مشخصات اصلی :
| فن آوری | دیجیتال |
| حالت تحریک | شنت, AREP, PMG |
| جریان تحریک | 5 A |
| دقت تنظیم (+/- %) | 0.25 % |
| محدوده فرکانس | 10 – 100 Hz |
| محدوده تنظیم ولتاژ (+/- %) | 10 % |
| kU/F محدودیت | 0.5 < k< 3 |
| سنجش اتلاف ولتاژ | ✓ |
| محدودیت تحریک بیش از حد | ✓ |
| محدودیت جریان اتصال کوتاه | ✓ |
| افت ولتاژ | ✓ |
| عملکرد موازی بین مولد ها | ✓ |
| ماژول پذیرش بار (LAM) | ✓ |
D350 را می توان با استفاده از نرم افزار Leroy-Somer EasyReg Advanced پیکربندی کرد.
کارکرد :
- عملکرد افت فشار
- محافظت از تحریک بیش از حد
- از دست دادن حس کردن
- نظارت بر جریان استاتور
- U / F
- تابع LAM
- عملکرد شروع نرم
- دو حالت پیکربندی می تواند توسط یک ورودی دیجیتال فعال شود (مثلاً 50/60 هرتز)
- ثبت کننده رویداد
شرایط استفاده :
- عملکرد: -40 ° C تا + 65 ° C
- ذخیره سازی: -55 ° C تا + 85 ° C
- رطوبت نسبی: تا 98٪
- حداکثر فشار قبل تحمل: 9 گرم در هر 3 محور
اتصالات و ارتباطات :
ورودی ها :
- 1 عدد ورودی آنالوگ
- 1 عدد ورودی دیجیتال
- 1 عدد ورودی سنسور حرارتی(قابل تنظیم در PT100 یا PTC)
خروجی ها :
- 2 عدد خروجی دیجیتال
- ثبت کننده رویداد
- ماژول NFLink® برای پیکربندی
- اتصالات Mate N Lok
ابعاد :
دیتاشیت :
DATASHEET LEROY SOMER AVR 350
