فروش ماژول اینترنت / اترنت کومپ CM-ETHRNT
ماژول اترنت CM-ETHERNET
فروش ماژول اینترنت / اترنت کومپ CM-ETHRNT
ماژول پلاگین برای توسعه عملکردی کنترلرهای جدید InteliLite
توضیحات
- ماژول پلاگین برای توسعه عملکردی کنترلرهای جدید InteliLite
- ماژول اینترنت / اترنت با رابط 10/100 مگابیت روی سوکت RJ45
- وب سرور تعبیه شده برای نظارت و تنظیمات اولیه
- پشتیبانی از TCP ModBus
- پشتیبانی کامل از SNMP V1/V2C
- ComAp TCP برای دسترسی از راه دور و کنترل کامل روی LiteEdit
- پروتکل SMTP با احراز هویت برای ارسال ایمیل های فعال
- پشتیبانی از فناوری AirGate برای اتصال آسان – بدون نیاز به آدرس IP عمومی و ثابت
ماژول اینترنت / اترنت کومپ CM-ETHRNT

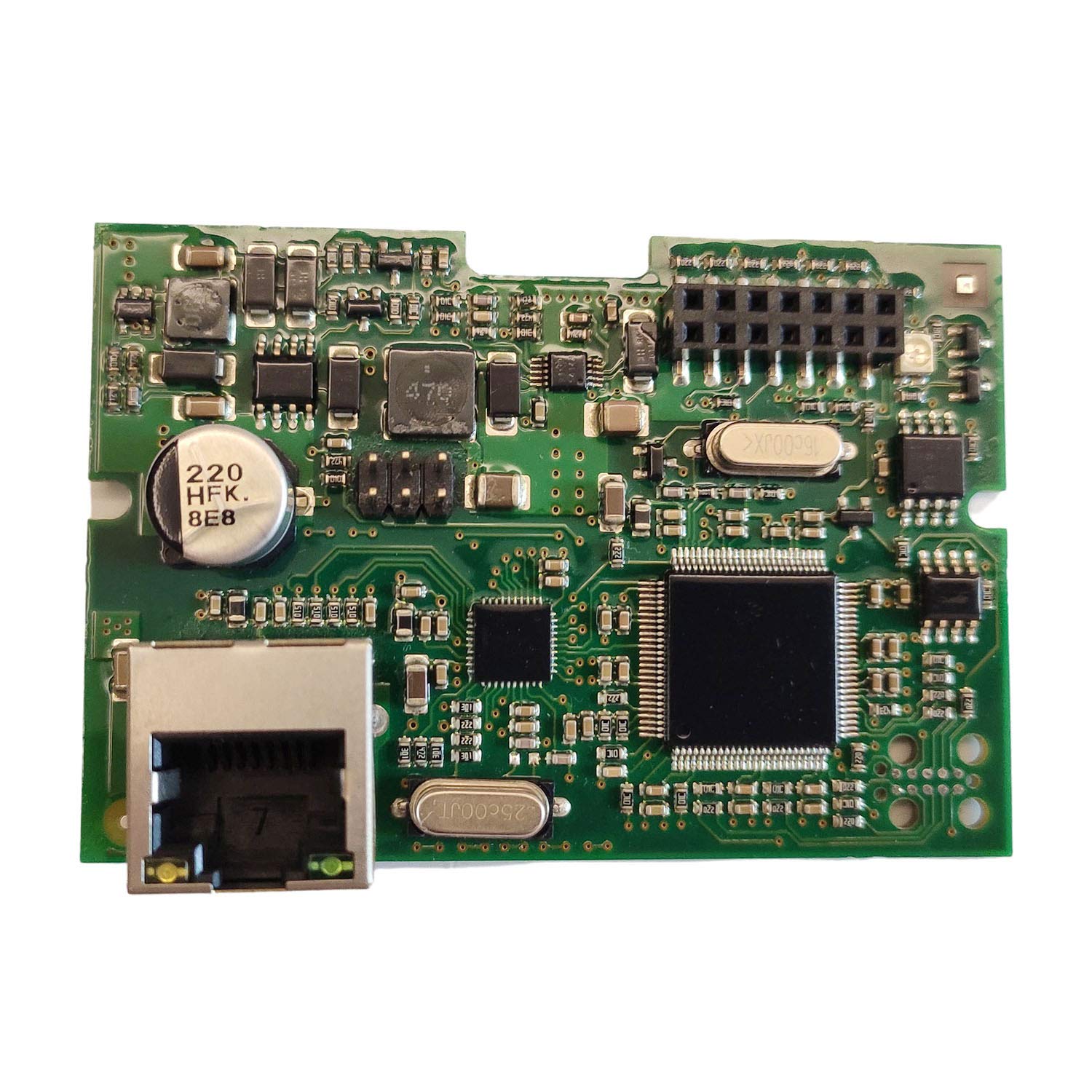

CM-Ethernet یک کارت پلاگین با رابط اترنت 10/100 مگابیت در کانکتور RJ45 است. این یک رابط برای اتصال یک رایانه شخصی با از طریق شبکه اترنت/اینترنت، برای ارسال ایمیل های فعال و برای ادغام کنترلر در یک مدیریت ساختمان (پروتکل های MODBUS TCP و SNMP) فراهم می کند. این کارت همچنین امکان نظارت و کنترل Gen-set را از طریق مرورگر وب از هر مکانی با دسترسی به اینترنت با استفاده از اقدامات امنیتی مناسب فراهم می کند
مهم: هر گونه دستکاری با ماژول پلاگین باید با منبع تغذیه قطع شده به کنترل کننده انجام شود.
برای اتصال ماژول به شبکه اترنت از کابل اترنت UTP با کانکتور RJ45 استفاده کنید. این ماژول همچنین می تواند مستقیماً با استفاده از کابل UTP متقاطع به رایانه شخصی متصل شود.
مهم: عملکرد ماژول به کنترل کننده استفاده شده بستگی دارد. قبل از استفاده از ماژول لطفاً راهنمای کنترلر را بررسی کنید تا ببینید کدام عملکردها پشتیبانی می شوند.
ارتقاء سیستم عامل
- جدیدترین FW ماژول را از وب سایت ComAp دانلود کنید (در قالب فایل PSI یا بسته نصبی)
- بسته را روی کامپیوتر نصب کنید یا PSI را باز کنید تا آن را در InteliConfig نصب کنید
- ماژول را به کنترلر وصل کنید و کنترلر را روشن کنید.
- اتصال با کنترلر را از طریق InteliConfig باز کنید
- به منوی Tools -> Firmware upgrade بروید، برگه Plug-in modules را انتخاب کنید و سیستم عامل مناسبی را که می خواهید در ماژول برنامه ریزی کنید (در InteliConfig) انتخاب کنید.
- برای شروع ارتقاء سیستم عامل، دکمه OK را فشار دهید.
فرآیند به‌روزرسانی میان‌افزار ممکن است از طریق هر نوع اتصالی از جمله اتصال از طریق همان ماژولی که در آن میان‌افزار قرار است به‌روزرسانی شود، انجام شود. پس از اتمام فرآیند به‌روزرسانی، اتصال دوباره به‌طور خودکار برقرار می‌شود.
توجه: برای اطلاعات بیشتر به راهنمای جهانی InteliGen در www.comap-control.com مراجعه کنید.
نصب ماژول پلاگین
درپوش پشتی را بردارید. برای انجام این کار، چهار نگهدارنده را که در گوشه ها قرار دارند فشار دهید.
پس از برداشتن قاب پشتی ماژول پلاگین را وارد کنید. ماژول پلاگین باید در زیر نگهدارنده ها قرار داده شود. یک طرف ماژول زیر قسمت شماره یک ( عکس مشخص شده است) قرار میگیرد و با کمی فشار طرف دیگر در زیر قسمت شماره 2 قرار میگیرد.و اگر به صورت درست انجام شود ماژول قفل می شود.
ماژول پلاگین را زیر هولدرهایی که با علامت 1 مشخص شده اند قرار دهید. سپس ماژول پلاگین را زیر نگه دارنده های علامت گذاری شده با علامت 2 قرار دهید.

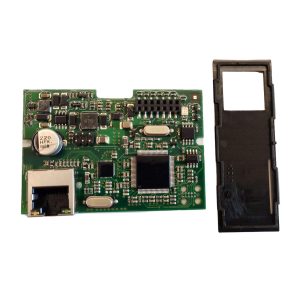

پس از قفل کردن ماژول پلاگین در نگهدارنده ها، درپوش پشتی را دوباره قرار دهید (درپوش کوچک اتصال دهنده ها باید از درب پشتی جدا شود). در نهایت پوشش کوچک اتصالات را وارد کنید. پوشش های کوچک برای هر ماژول پلاگین منحصر به فرد هستند.
