فروش AVR AS480 استمفورد
فروش AVR AS480 – فروش ای وی آر استمفورد – AVR STAMFORD – آی وی آر مکالته
AVR ژنراتور استمفورد چگونه کار میکند ؟
فروش AVR AS480 استمفورد
نحوه عملکرد AVR ژنراتور استمفورد به این شکل می باشد که هنگام شروع به کار دیزل ژنراتور بر روی روتور ژنراتور یک پسماند مغناطیسی کمی وجود دارد ،
که هنگامی که ژنراتور توسط محرک خود به چرخش درمی اید.
در خروجی صورت ولتاژ کمی ظاهر می شود که چیزی در حدود ۶ تا ۴۰ ولت که بسته به توع ژنراتور متفاوت می باشد است.
AVR ژنراتوراین ولتاژ را از خروجی گرفته و به تحریک ژنراتور اعمال میکند
در نتیجه با بالا رفتن ولتاژ تحریک مجدد خروجی ژنراتور افزایش می یابد AVR ژنراتور این عمل را انفدر تکرار میکند تا ولتاژ ژنراتور به مقدار نامی برسد .
حال در صورتی که ولتاژ خروجی به هر دلیلی بالا برود
AVR ژنراتور بلافاصله تغذیه تحریک را کاهش میدهد. در صورتی که ولتاژ ژنراتور در خروجی کاهش پیدا کند AVR ژنراتور تغذیه تحریک را افزایش خواهد داد .
وظیفه یا نقش و نحوه تست مدار AVR ژنراتور استمفورد :
همه چیز در مورد رگولاتور ولتاژ یا avr دیزل ژنراتور:
فروش AVR AS480 استمفورد
رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند.
عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد.
رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد.
رگولاتور ولتاژ از برق خروجی ژنراتور تغذیه میشود .
در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!
ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد.
لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد
سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.
ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد.لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.

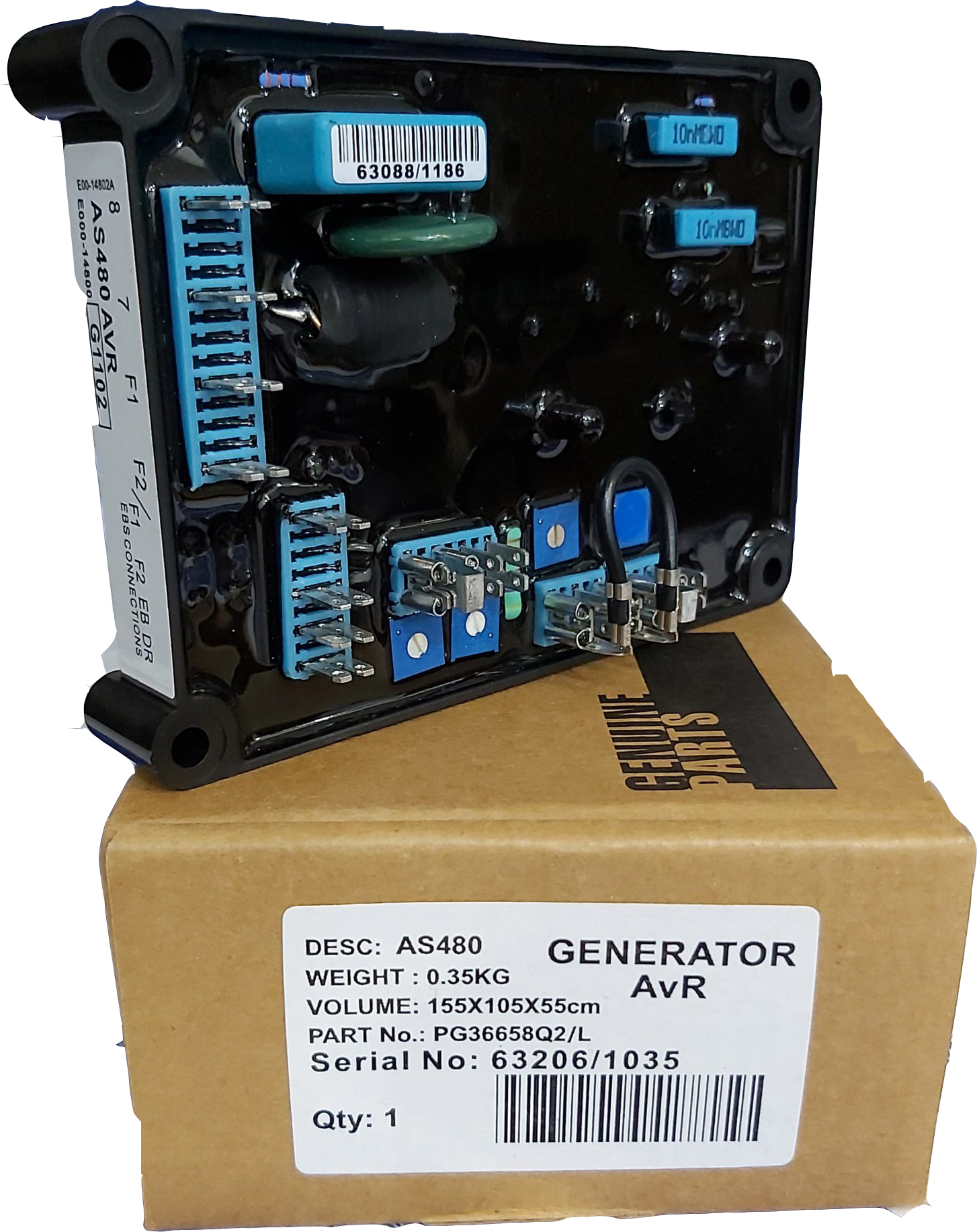

AVR AS480
نکته:
ولی نکته قابل تامل این است که رگولاتور ولتاژ ژنراتور وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد .
تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند.
AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد.
همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.
این قطعه برای جلوگیری از نوسانات ولتاژ و خرابی های ناشی از آن استفاده می گردد.
AVR STAMFORD انگلستان یکی از پر مصرف ترین آنهاست که به دلیل کیفیت بالای ساخت و قیمت مناسب آن جایگاه ویژه ای در بازار ولتاژ رگولاتور دارد .
رگولاتور ولتاژ (تنظیم کننده اتوماتیک ولتاژ) AS480 :
AS480 یک AVR نیمه فاز کنترل شده است که بخشی از سیستم تحریک ژنراتور بدون جاروبک را تشکیل می دهد.
در این طرح از ، قالب های سفارشی و هیت سینک های Surface Mount Technology (SMT)برای تولید یک مجموعه AVR جمع و جور استفاده شده است.
AVR همچنین از رابطی با سیستم تقویت تحریک اختیاری (EBS) استفاده می کند تا در مواردی که به تعمیر و نگهداری جریان اتصال کوتاه نیاز است ، استفاده شود.
AVR با سیم پیچ های اصلی استاتور و سیم پیچ های میدان تحریک کننده پیوند خورده است تا کنترل حلقه بسته ولتاژ خروجی را با تنظیم بار1.0٪ +/- فراهم کند.
پایانه های سنجش ولتاژ AVR به طور مداوم از سیم پیچ های خروجی برای اهداف کنترل ولتاژ نمونه برداری می کنند.
در پاسخ به این ولتاژ نمونه ، AVR از این رو میدان اصلی و توان تغذیه شده در میدان تحریک کننده را کنترل می کند،
تا ولتاژ خروجی دستگاه را در محدوده تعیین شده حفظ کند ، بار ، سرعت ، دما و ضریب توان ژنراتور را جبران می کند.
ایجاد ولتاژ مثبت از سطح باقیمانده با استفاده از نیمه هادی های کارآمد در مدار قدرت AVR تضمین می شود.
یک مدار اندازه گیری فرکانس به طور مداوم کنترل می کند
یک مدار اندازه گیری فرکانس به طور مداوم فرکانس خروجی ژنراتور را کنترل می کند و از سیستم تحریک با سرعت کم محافظت می کند.
این کار با کاهش ولتاژ خروجی متناسب با سرعت زیر آستانه قابل تنظیم از قبل انجام می شود.
تنظیم دستی برای تنظیمات کارخانه ای در نقطه فرکانس پایین فرکانس (UFRO) فراهم شده است.
با انتخاب لینک فشار می توان این قسمت را به فیلد HZ60 (یا HZ50) تغییر داد.
مشخصات فنی :
سنسور و برق ورودی :
- ولتاژ : 100-264 V AC تکفاز
- فرکانس: 50 الی 60 هرتز نامی
خروجی :
- ولتاژ 82 ولت DC در 200 ولتAC
- ولتاژ 45 ولت DC در 110 ولتAC.
- جریان: 5 آمپر
- تحمل 5/7 آمپر به مدت 10 ثانیه
- مقاومت : 15 اهم
تنظیم:
- +/- 1.0%
تغییرات گرمایی :
- هر 0.03 % تغییر درجه به سانتی گراد باعث تغییر شرایط AVR می شود .
پاسخ معمول سیستم :
- – پاسخ 20 AVR میلی ثانیه
- – جریان میدان تا 90 % ، 80 میلی ثانیه
- – ولتاژ ماشین تا 97 % ، 300میلی ثانیه
تغییرات خارجی ولتاژ :
- +/-10% با استفاده از یک پتانسیومتر 1 کیلو اهم 1 وات میتوان ولتاژ خروجی را کنترل نمود .
- در مقاومت ثابت 15کیلو اهم امکان سنجش 110 ولت را فراهم می کند.
حفاظت تحت فرکانس :
- – مقدار مورد نیاز 94 – 98 % هرتز
اتلاف نیروی دستگاه :
- – ماکزیموم 12w
ولتاژ پسماند :
- 4 ولت برای ترمینال AVR
تاثیرات محیطی :
- – لرزش20تا 100 هرتز 50 میلی متر بر ثانیه
- HZ100 – KHZ2 g3.3
- – دمای کار -40 تا +70 سانتی گراد
- – رطوبت 0 تا 70 درجه
- – دمای نگه داری 55 تا 80 درجه
دیتاشیت :
STAMFORD AVR AS480
