لرزه گیر چیست؟

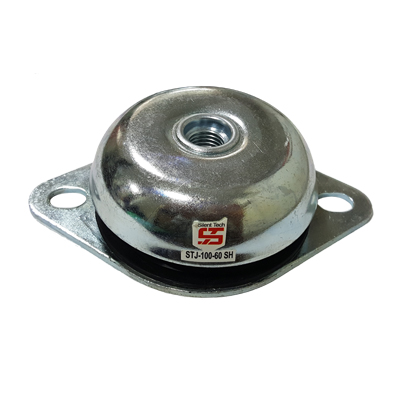

در بازار صنعتی ایران به لرزه گیر دیزل ژنراتور ، نامهای دیگری نظیرلرزه گیر موتور ، ضربه گیر لاستیکی، لرزه گیر لاستیکی، دمپر لاستیکی، بالشتک لاستیکی نیز گفته میشود .
ضربه گیر دیزل ژنراتور معمولا مابین دیزل ژنراتور در زیر پایه های دیزل و ژنراتور و برروی شاسی دیزل ژنراتور قرار میگیرد
تا حداکثر ارتعاشات کارکرد سیستم دیزل ژنراتور را جذب کند انواع لرزه گیر لاستیکی زیر دستگاه دیزل ژنراتور نصب میگردد
و منجر به کاهش انتقال ارتعاشات دیزل ژنراتور به زمین و فوندانسیون میگردد.
با توجه به ابعاد و وزن انواع دیزل ژنراتور لرزه گیر های دیزل ژنراتور در شکلها و ابعاد گوناگون طراحی و ساخته میشوند .
پارامتر اصلی در انتخاب سایزضربه گیر لاستیک لرزه گیر زیر شاسی دیزل ژنراتور میزان وزن دیزل ژنراتور میباشد.
لرزه گیر استفاده شده در سیستم تبرید تشکیل شده از دو تکه لوله ثابت که به وسیله یک لوله فنری بهم اتصال داده شده اند.
قابل توجه است که لرزه گیر یکی از موثر ترین روش ها در سیکل تبرید برای حذف ارتعاش می باشد.
لرزه گیر به شکلی روی سیستم نصب می گردد که عدم بالانس دستگاه های دوار مانند پمپ، کمپرسور و موتور ها را خنثی کند .
لرزه گیر باید از مواد دارای الاستیسیته بالا و خاصیت جذب کنندگی ساخته شود
و تا حد امکان توانایی تحمل ضربه و ارتعاش بالایی داشته باشد.
جنس لرزه گیر عموما از استنلس استیل، برنج و یا مسی ساخته می شود.

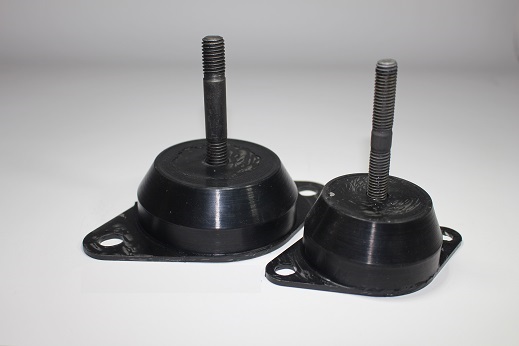

لرزه گیر دیزل ژنراتور
در بازار صنعتی ایران به لرزه گیر دیزل ژنراتور ، نامهای دیگری نظیر لرزه گیر موتور ، ضربه گیر لاستیکی ، لرزه گیر لاستیکی ، دمپر لاستیکی ، بالشتک لاستیکی ضربه گیر آکاردئونی نیز گفته میشود.
ضربه گیر دیزل ژنراتور معمولا مابین دیزل ژنراتور در زیر پایه های دیزل و ژنراتور و برروی شاسی دیزل ژنراتور قرار میگیرد
تا حداکثر ارتعاشات کارکرد سیستم دیزل ژنراتور را جذب کند.
انتخاب لرزه گیر ژنراتور
انواع لرزه گیر لاستیکی زیر دستگاه دیزل ژنراتور نصب میگردد
و منجر به کاهش انتقال ارتعاشات دیزل ژنراتور به زمین و فوندانسیون میگردد.
با توجه به ابعاد و وزن انواع دیزل ژنراتور لرزه گیر ژنراتور در شکلها و ابعاد گوناگون طراحی و ساخته میشوند .
پارامتر اصلی در انتخاب سایزضربه گیر لاستیک لرزه گیر زیر شاسی دیزل ژنراتور میزان وزن دیزل ژنراتور میباشد.

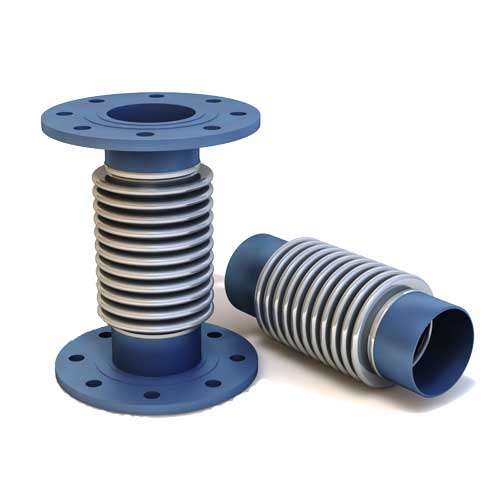

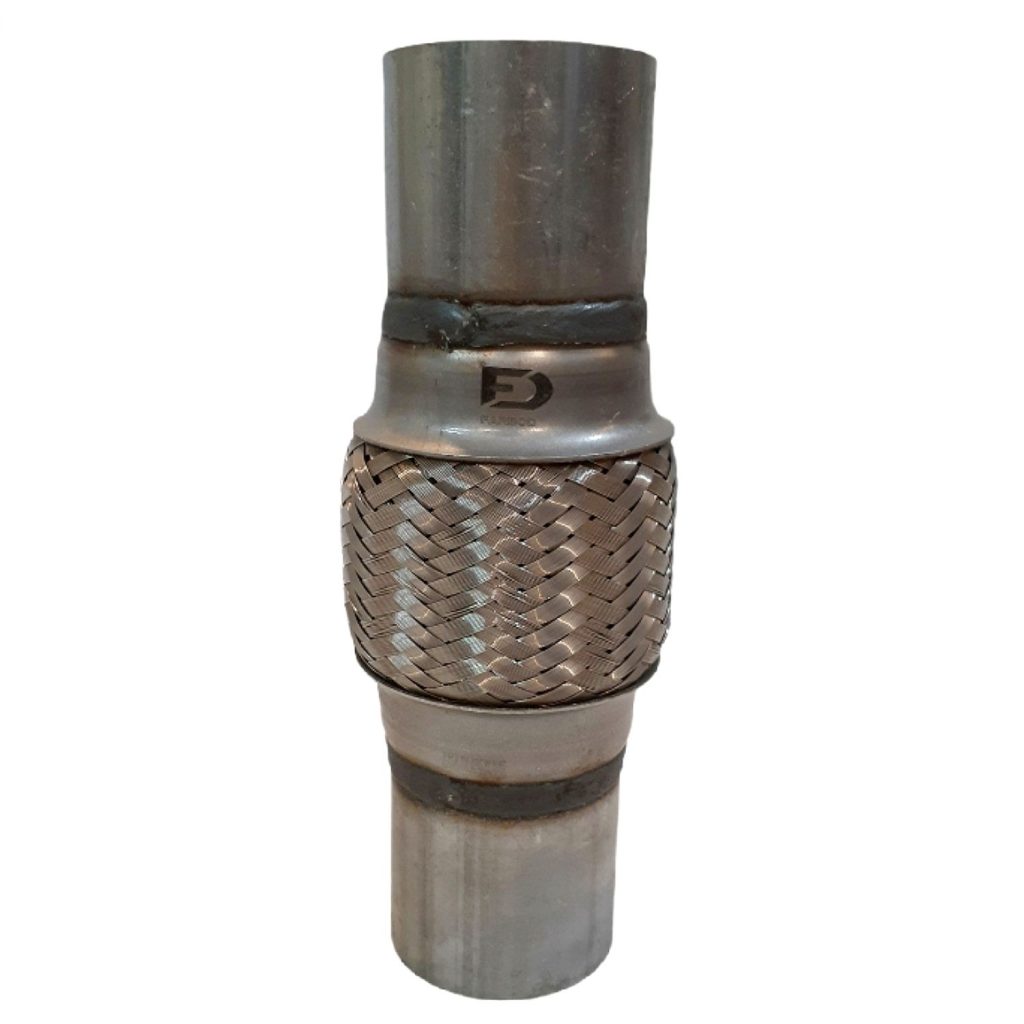

لرزه گیر اگزوز دیزل ژنراتور ( اکاردئونی اگزوز )
لرزه گیر اگزوز دیزل ژنراتور برای جذب تغییرات انقباض ناشی از گرما و انقباض سیستم های لوله خروجی و سیستم های اگزوز طراحی شده است.
انواع لرزه گیر ژنراتور ، بگونه ای طراحی و ساخته میگردد که با جذب ارتعاشات حرکتی اگزوز،کمترین میزان حرکت را به دیزل ژنراتور انتقال دهد
و عملکرد کلی سیستم اگزوز کشی را بهبود دهد. معمولادرجه فشار معمولی برای لرزه گیراگزوز ، بسته به دما های گوناگون ۱ بار میباشد.

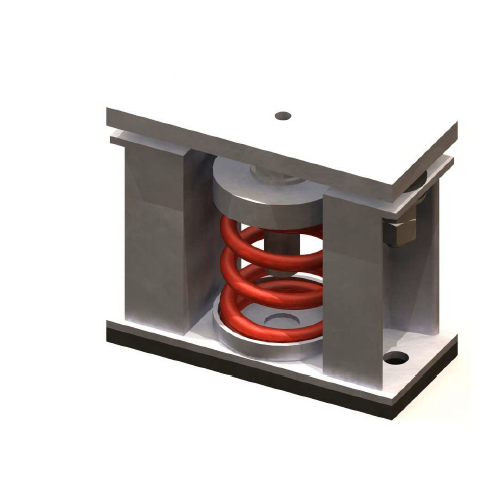

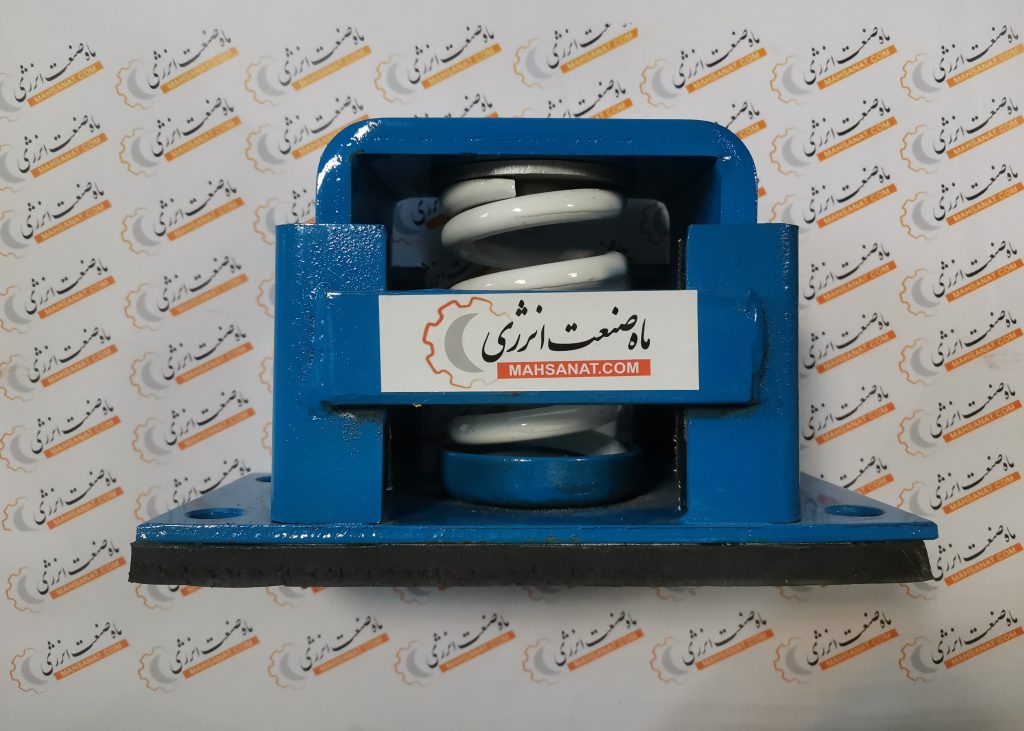

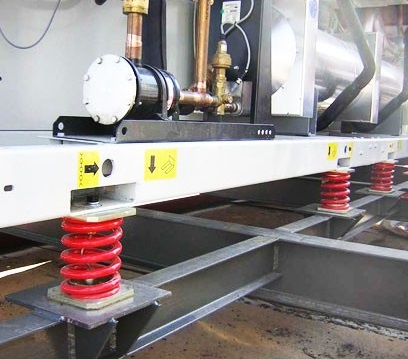

لرزه گیر چیلر
چیلرها بدلیل عمل سیکل تبرید تراکمی سروصدا و لرزش زیادی تولید می نمایند. از این رو مهندسان جهت کنترل لرزش چیلر و کم کردن سروصدا و جلوگیری از به وجود آمدن
نویز در محیط از انواع لرزه گیر چیلر استفاده می نمایند.

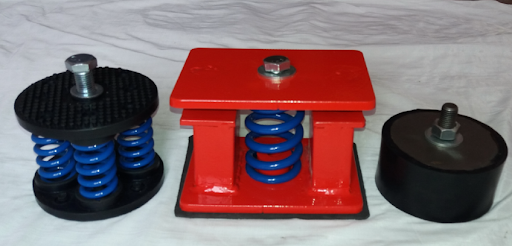

لرزه گیر کمپرسور
لرزه گیر کمپرسور روکش و پایه استیل طراحی و تولید شده اند
این نوع لرزه گیرها با طراحی اروپایی و بهبود مرحله به مرحله بهینه شده و محصول نهایی را در اختیار مشتری فرار داده است.
از مزایای این نوع لرزه گیر می توان موارد ذیل را نام برد:
استفاده از بهترین نوع لاستیک تزریقی
استفاده از روکش فلزی استیل جهت افزایش مقاومت در برابر شرایط محیطی و تنشهای وارده
مهار کردن پایه لرزه گیر توسط دو پیچ که باعث افزایش ثبات لرزه گیر میشود
عدم بهم خوردگی و ترک در طول زمان به جهت قالب فلزی به دور لاستیک
عدم ریزش مایعات روی لاستیک لرزه گیر و جلوگیری از تحریب آنها
زیبایی ظاهری به جهت استیل ضد زنگ بدنه لرزه گیر
مقاوم در برابر رطوبت در مناطق شرجی

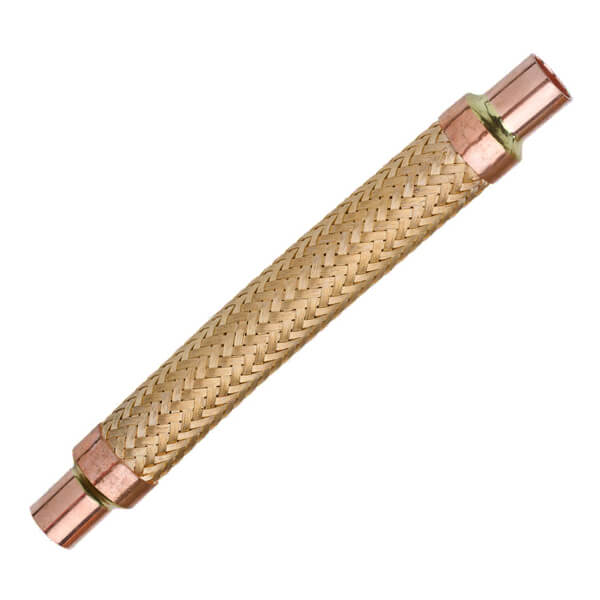

لرزه گیر پکلس
لرزه گیر وسیله‌ای است که مانع از انتقال لرزش کمپرسور به لوله‌های سیستم‌های تبرید میشود.
معمولا به علت یکنواخت نبودن فرایند مکش و تراکم و تخلیه در کمپرسورهای پیستونی، کمپرسور حین عملکرد، ارتعاش تولید می‌کند.
برای جلوگیری از انتقال این ارتعاش به خط لوله و سایر تجهیزات، در قبل و بعد کمپرسور لرزه گیر نصب میشود.
این ارتعاش معمولا در کمپرسورهای اسکرال و اسکرو به علت اینکه فرآیند مکش و تراکم و تخلیه در هر لحظه و به طور همزمان در حال انجام است، به مراتب پایین تر از کمپرسورهای پیستونی است.

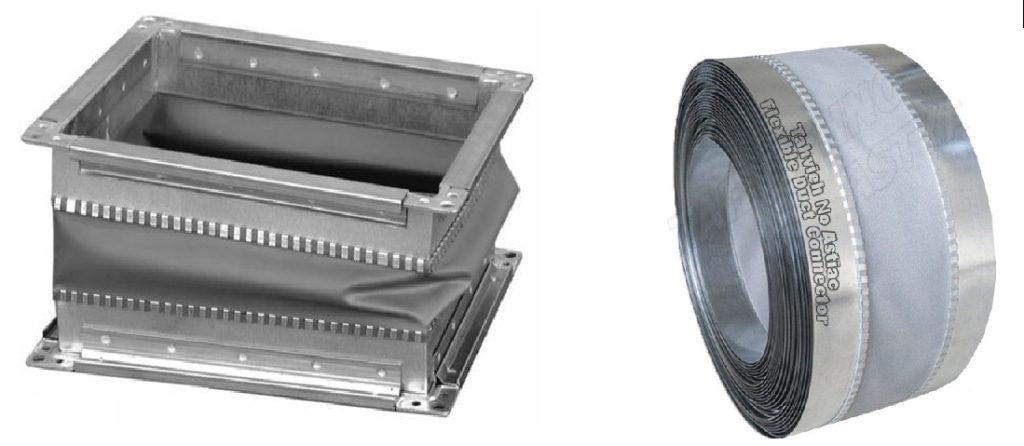

کانکتور لرزه گیر
همانطور که از نام کانکتور لرزه گیر پیداست از این محصول بعنوان رابط بین دستگاههای تهویه مطبوع از قبیل انواع دستگاههای هواساز،کولر،داکت اسپیلت،فنکویل و کانال هوا قرار می گیرد
و از انتقال صدا و لرزشِ دستگاه های دمنده در داخل کانال جلوگیری می کند.
از کانکتور لرزه گیر جهت رابط بین دستگاههای مکنده از قبیل سانتریفیوژ، اگزاست فن و هواکش های بین کانالی نیز استفاده می گردد.
در واقع کانکتور لرزه گیر با ساختارِ نرم و پارچه ایِ خود،از انتشارِ ارتعاشاتِ صوتی ناشی از فنِ دستگاههای دمنده و مکنده جلوگیری کرده
و همچنین با جذب لرزشهای بدنه و فنِ دستگاه در خود،مانع از انتقال لرزه های دستگاه به کانال هوا می گردد.
مهم ترین نقش کانکتور لرزه گیر ،قطع ارتباط مستقیم و فیزیکیِ بین دستگاه و داکت هوا می باشد.
نکات مهم در هنگام نصب لرزه گیر
محل نصب لرزه گیر باید در خط دهش و مکش و ورودی و خروجی کمپرسور باشد
تا بتواند ارتعاش ایجاد شده در کمپسرو را به خوبی دمپ کند.
نصب لرزه گیر عموما به صورت مستقیم و بدون خمیدگی می باشد.
برای نگهداری هرچه بیشتر لرزه گیر لازم است، به صورت مرتب آن را تمیز کرد
و دقت شود در لرزه گیر استنلس استیل از محلول کلراید استفاده نگردد
در غیر این صورت موجب خورده شدن و کاهش عمر لرزه گیر شود.

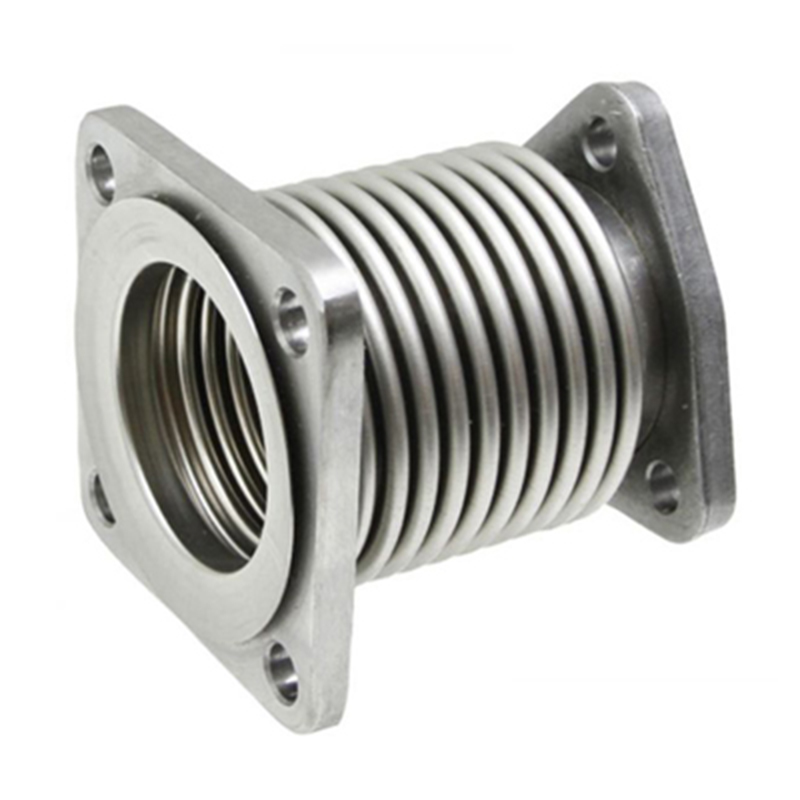

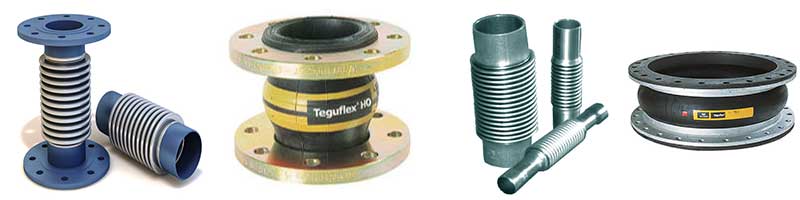

انواع لرزه گیر فلزی
- لرزه‌گیرهای آکاردئونی
- لرزه‌گیرهای فلزی مهاردار
- لرزه‌گیرهای خرطومی فلزی

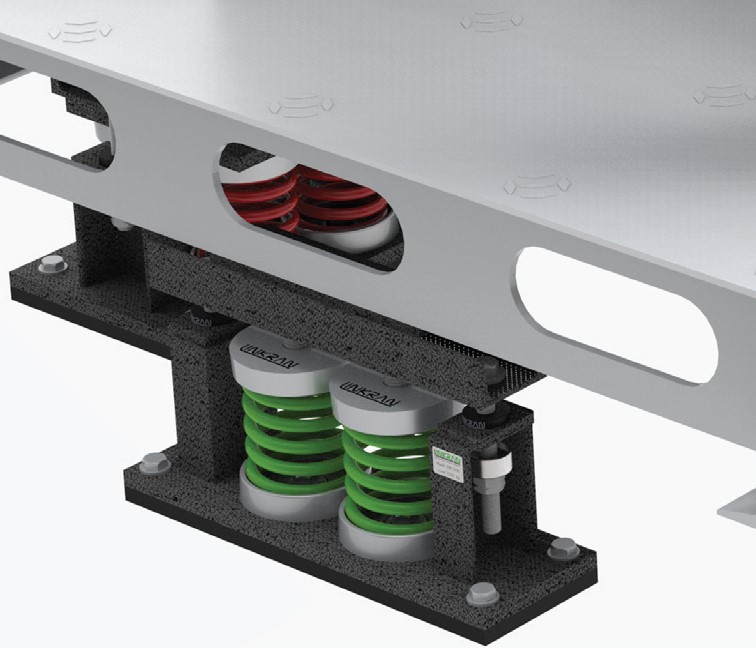

- فنرهای فشاری
- لرزه‌گیرهای مهاردار زاویه‌ای
- لرزه‌گیرهای فلنجدار
- لرزه‌گیرهای لایه‌ای
- لرزه‌گیرهای قابل جوش

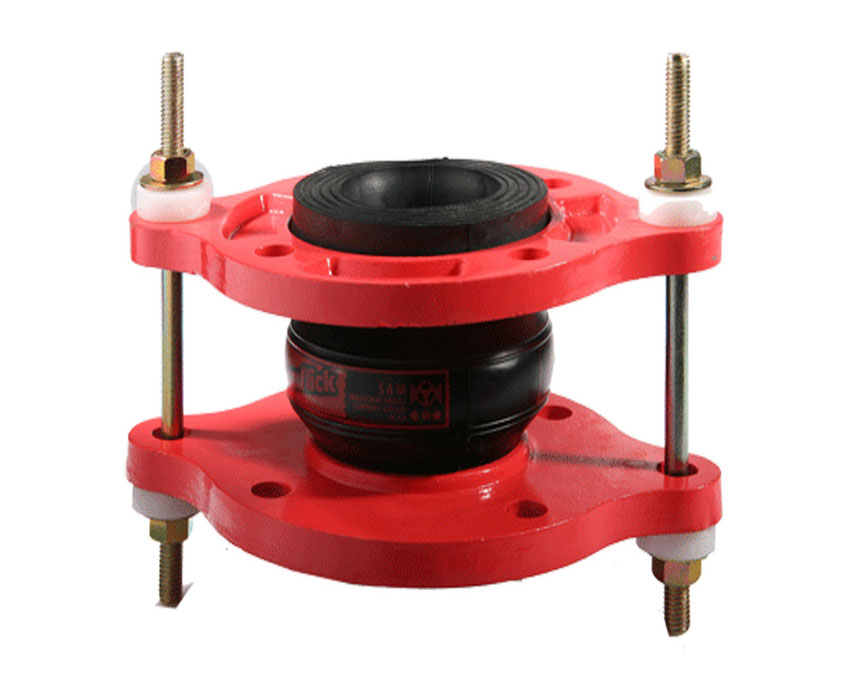

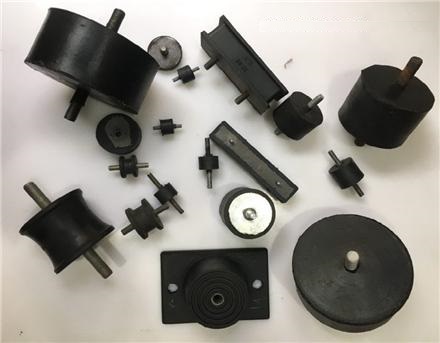

انواع لرزه گیر های لاستیکی و غیر فلزی
- لرزه‌گیرهای لاستیکی خرطومی
- لرزه‌گیرهای بلادری مقاوم و انعطاف‌پذیر در برابر گرما و حرارت
- لرزه‌گیر مهاردار
- لرزه‌گیر لاستیکی یونیورسال
- لرزه‌گیر لاستیکی اتوکلاو
- لرزه‌گیر دستگاه لرزاننده
- لرزه‌گیر لاستیکی بلادری مهاردار
- لرزه‌گیر لاستیکی بلادری مقاوم در برابر مایعاتی مانند روغن
- لرزه‌گیرهای ماشین آلات
- لرزه‌گیر کمپرسور
- لرزه‌گیر فن
- لرزه‌گیر سانتریفیوژ
