ماژول پلاگین کومپ EM-BIO8-EFCP

مشخصات فنی EM-BIO8-EFCP

  • ماژول پلاگین برای توسعه عملکردی کنترلرهای جدید InteliLite
  • ماژول افزونه با 8 پایانه باینری قابل تنظیم برای ورودی یا خروجی
  • امکان اتصال ترانسفورماتور جریان جهت اندازه گیری و حفاظت جریان خطای زمین



شماره تماس جهت خرید و مشاوره:

021-66661333

021-66661444

021-66661555

شماره تمامی پیام رسان ها جهت ارسال درخواست:

0910-8008386

ماژول پلاگین کومپ EM-BIO8-EFCP

در این بخش قصدداریم درمورد ماژول پلاگین کومپ EM-BIO8-EFCP اطلاعاتی را در اختیارتان قراردهیم .

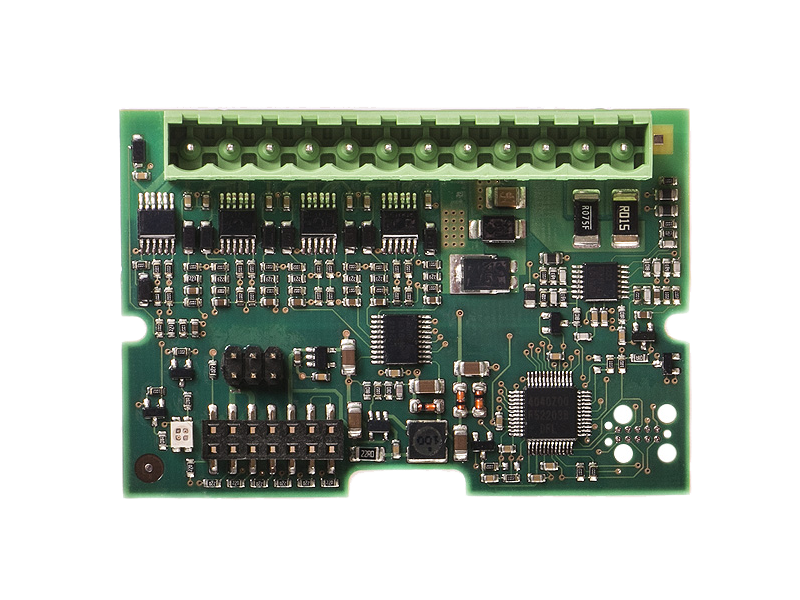

ماژول پلاگین کومپ EM-BIO8-EFCP - ماه صنعت انرژی

ویژگی‌های EM-BIO8-EFCP

ماژول پلاگین I/O باینری با اندازه گیری حفاظت جریان خطای زمین

  • ماژول پلاگین برای توسعه عملکردی کنترلرهای جدید InteliLite
  • ماژول افزونه با 8 پایانه باینری قابل تنظیم برای ورودی یا خروجی
  • امکان اتصال ترانسفورماتور جریان جهت اندازه گیری و حفاظت جریان خطای زمین

Order code
EM2BIO8EXBX

توضیحات محصول

EM-BIO8-EFCP یک کارت افزونه اختیاری است. از طریق این کنترل کننده کارت می توان یک ورودی اندازه گیری جریان AC (CT) (ورودی 1A یا 5A) و حداکثر 8 ورودی یا خروجی باینری را در خود جای داد.

در ابزار پیکربندی PC LiteEdit می توان به راحتی انتخاب کرد که آیا ورودی/خروجی خاص ورودی یا خروجی باینری باشد.

مهم: هر گونه دستکاری با ماژول پلاگین باید با منبع تغذیه قطع شده به کنترل کننده انجام شود.

مهم: اندازه‌گیری جریان خطای زمین توسط کنترل‌کننده فقط در شیار A پشتیبانی می‌شود.

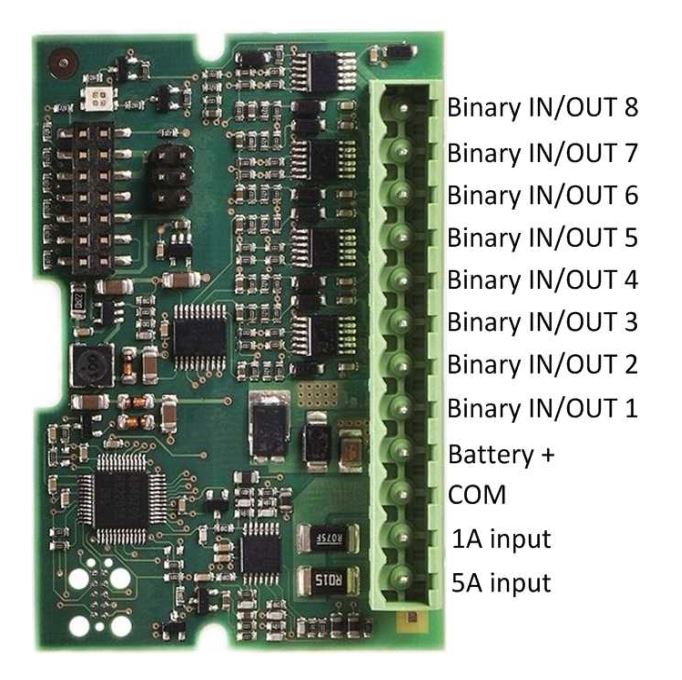

ترمینال ها

ماژول پلاگین کومپ EM-BIO8-EFCP - ماه صنعت انرژی

ارتقاء سیستم عامل

جدیدترین FW ماژول را از وب سایت ComAp دانلود کنید (در قالب فایل PSI یا بسته نصبی).

بسته را روی رایانه نصب کنید یا PSI را باز کنید تا آن را در LiteEdit نصب کنید.

ماژول را به کنترلر وصل کنید و کنترلر را روشن کنید.

یک اتصال با کنترلر از طریق LiteEdit باز کنید.

به منوی Tools -> Firmware Upgrade بروید، برگه Plug-in modules را انتخاب کنید و سیستم عامل مناسبی را که می خواهید در ماژول برنامه ریزی کنید (در LiteEdit) انتخاب‌کنید.

برای شروع ارتقاء سیستم عامل، دکمه OK را فشاردهید.

فرآیند به‌روزرسانی میان‌افزار ممکن‌است از طریق هر نوع اتصالی از جمله اتصال از طریق همان ماژولی که در آن میان‌افزار قرار است به‌روزرسانی شود، انجام‌شود. پس از اتمام فرآیند به‌روزرسانی، اتصال دوباره به‌طور خودکار برقرار می‌شود.

نصب ماژول پلاگین

درپوش پشتی را بردارید. برای انجام این کار، چهار نگهدارنده را که در گوشه ها قراردارند فشاردهید.

ماژول پلاگین کومپ EM-BIO8-EFCP - ماه صنعت انرژی

پس از برداشتن قاب پشتی ماژول پلاگین را واردکنید. ماژول پلاگین باید در زیر نگهدارنده ها قرار داده شود. یک طرف ماژول زیر قسمت شماره یک (عکس مشخص شده‌است) قرار میگیرد و با کمی فشار طرف دیگر در زیر قسمت شماره 2 قرارمیگیرد.و اگر به صورت درست انجام شود ماژول قفل‌می‌شود.

ماژول پلاگین کومپ

ماژول پلاگین را زیر هولدرهایی که با علامت 1 مشخص‌شده اند قراردهید. سپس ماژول پلاگین را زیر نگه دارنده های علامت گذاری شده با علامت 2 قراردهید.

پس از قفل کردن ماژول پلاگین در نگهدارنده ها، درپوش پشتی را دوباره قرار دهید (درپوش کوچک اتصال دهنده ها باید از درب پشتی جدا شود). در نهایت پوشش کوچک اتصالات را واردکنید.

پوشش های کوچک برای هر ماژول پلاگین منحصر به فرد هستند.

ماژول پلاگین کومپ - ماه صنعت انرژی

برای دانلود دیتاشیت این محصول روی لینک زیر کلیک کنید.

EM-BOI8-EFCP-ماه صنعت انرژِی
